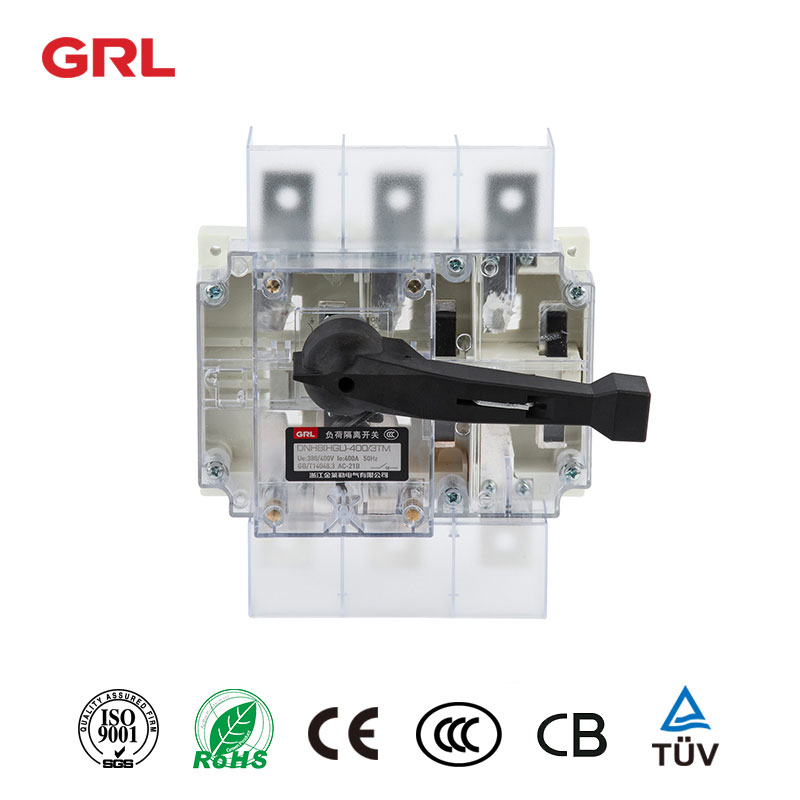

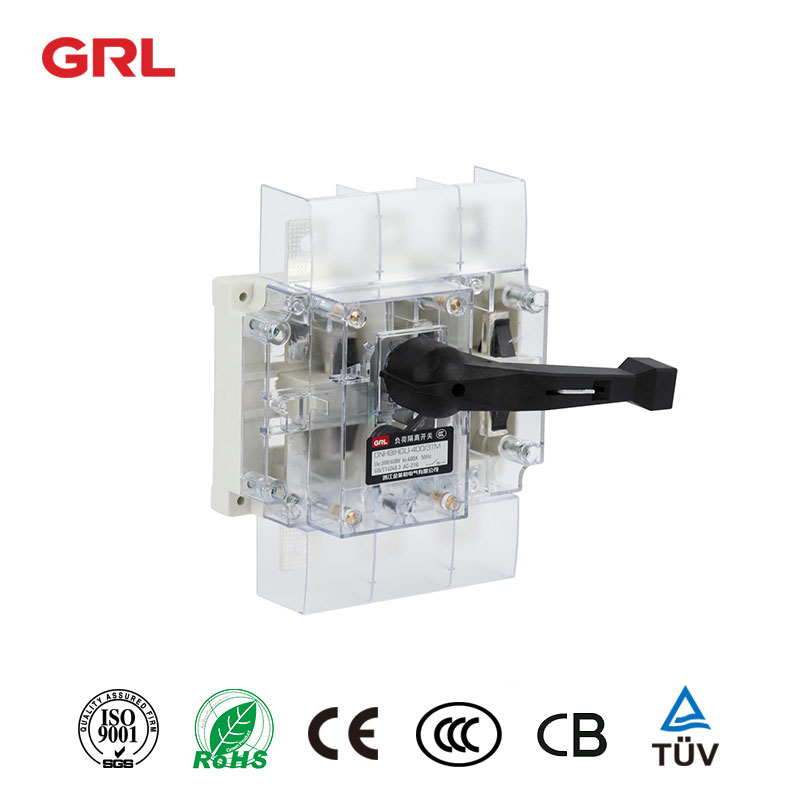

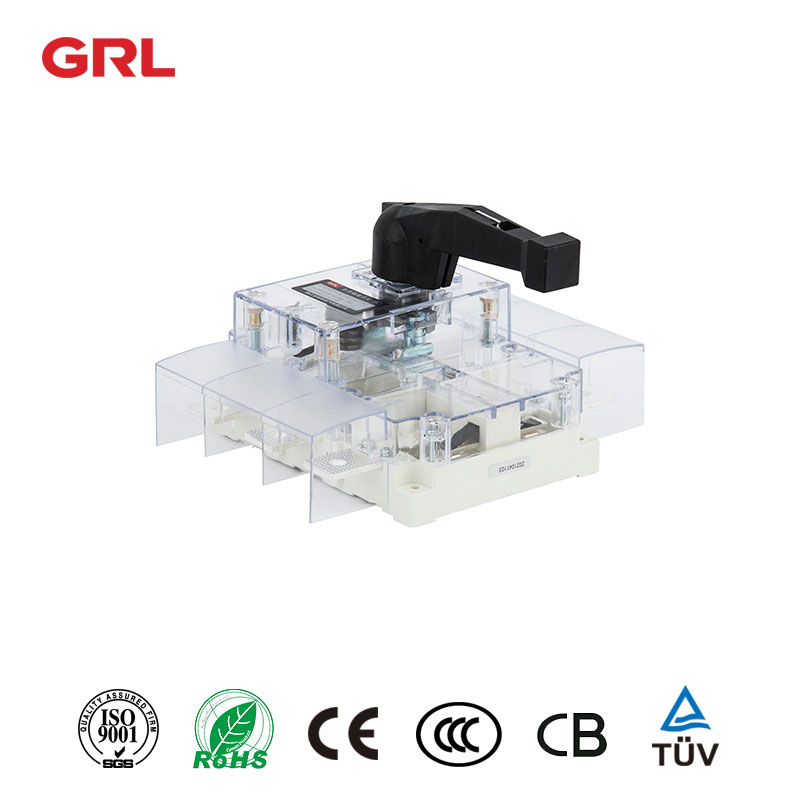

Прозрачный разъединитель нагрузки серии DNH8(HGL)/TM

Серия DNH8(HGL)/TM -160A~630A/TM представляет собой высококачественный прозрачный разъединитель нагрузки, применимый к переменному току 50 Гц, номинальному напряжению 400 В и номинальному току 630 А. Он часто используется для подключения и изоляции выключателей и линий. Есть три полюса и четыре полюса (три полюса + двухпозиционный нейтральный полюс), а удлинительный вал используется для работы вне шкафа. Электрические и механические свойства такие же, как уDNH8 (HGL) -160A~630A.

Читай дальше что такое разъединитель?

Description

Разъединитель серии DNH8(HGL)/TM

Прозрачный разъединитель нагрузки

Transparent Load Disconnector-1

Обзор продукта

DNH8 (HGL) -160A~630A/TM применим к переменному току 50Гц, номинальному напряжению 400В и номинальному току 630А. Он используется для нечастого подключения и отключения выключателей и линий.

Режим работы
Прямое управление: ручка находится на выключателе
Эксплуатация вне шкафа; Ручка устанавливается снаружи распределительного шкафа

Основное назначение прозрачной верхней крышки и малой крышки — возможность прямого наблюдения за внутренней структурой и состоянием контактов. Удлинительный вал используется для обеспечения возможности работы, когда устройство находится вне шкафа.

изолятор включается или выключается

Габаритные и установочные размеры (мм)

Transparent Load Disconnector-2

Transparent Load Disconnector-3

Transparent Load Disconnector-4

Transparent Load Disconnector-5

Transparent Load Disconnector-6

Transparent Load Disconnector-7

Технические характеристики	Габаритный размер
В	Б	U	р	Д	ø
400A	241	207	31.5	37	11
630А	260	220	40	37.5	13
