Плавкая вставка Nh3 RT16-3 с двойным индикатором Плавкая вставка с керамическим ножом Hrc

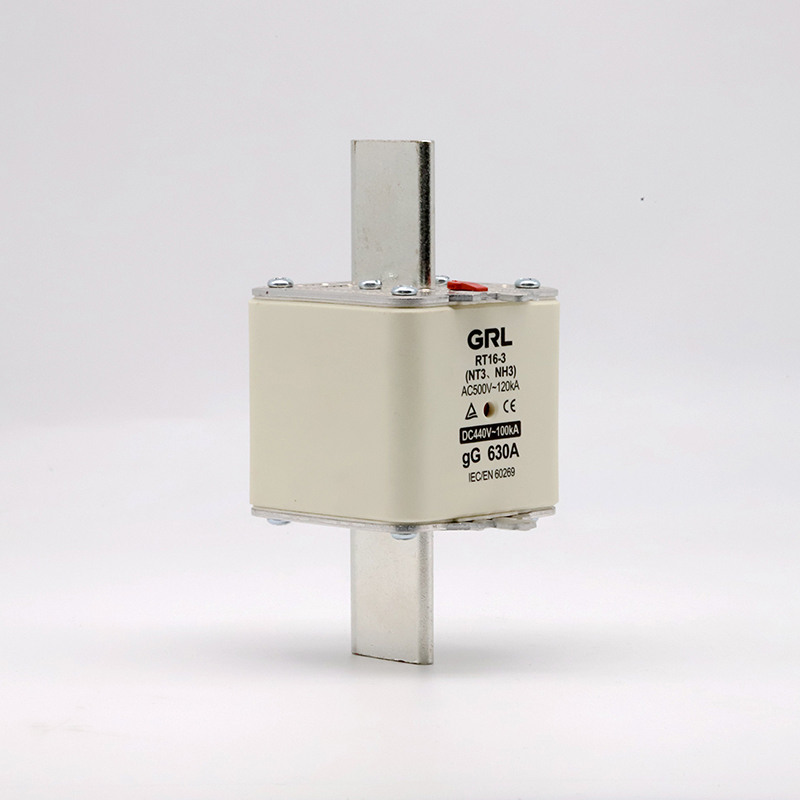

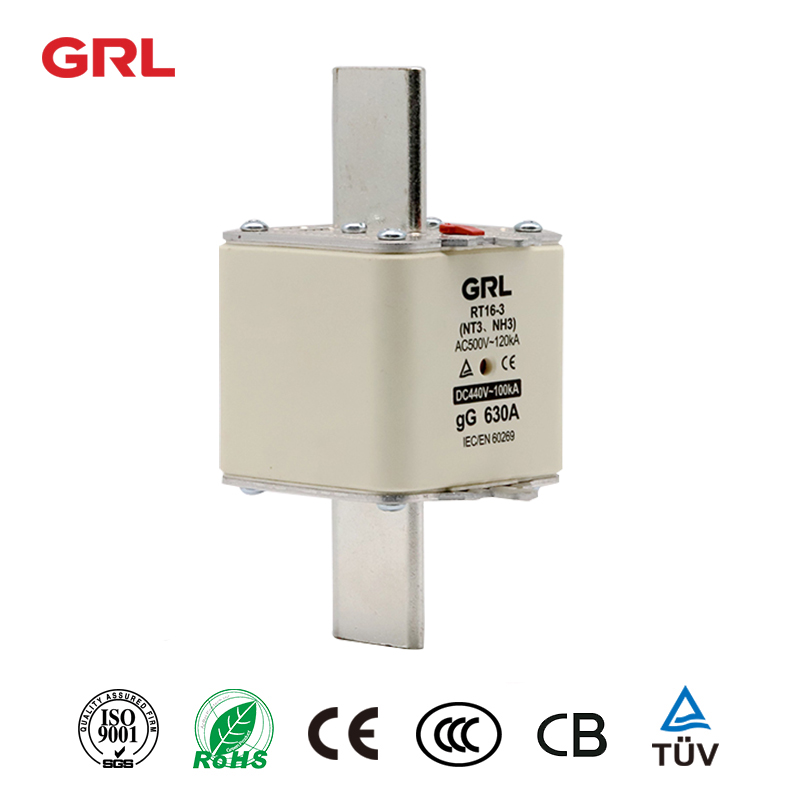

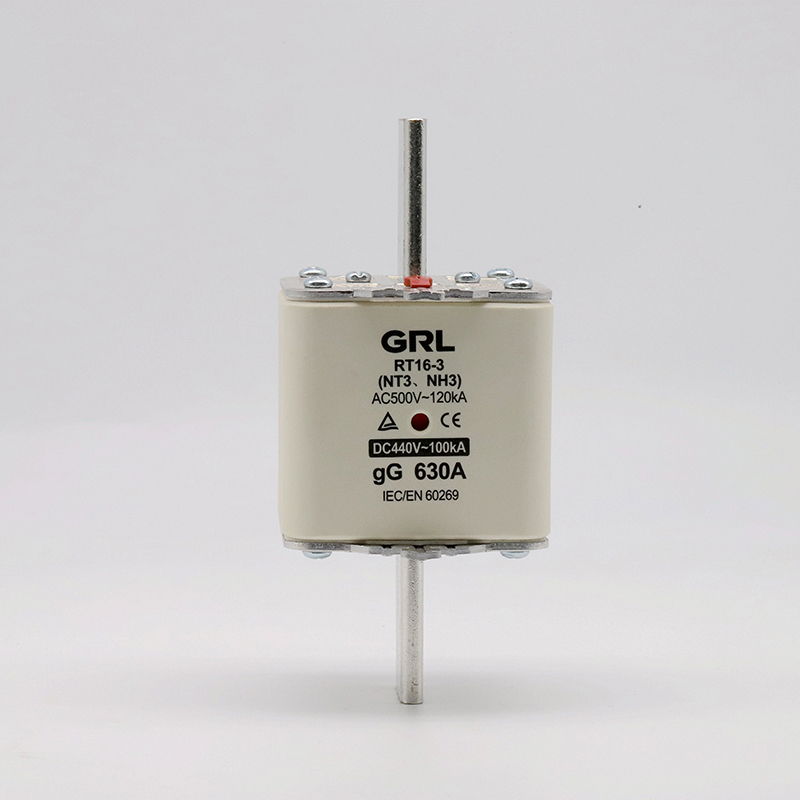

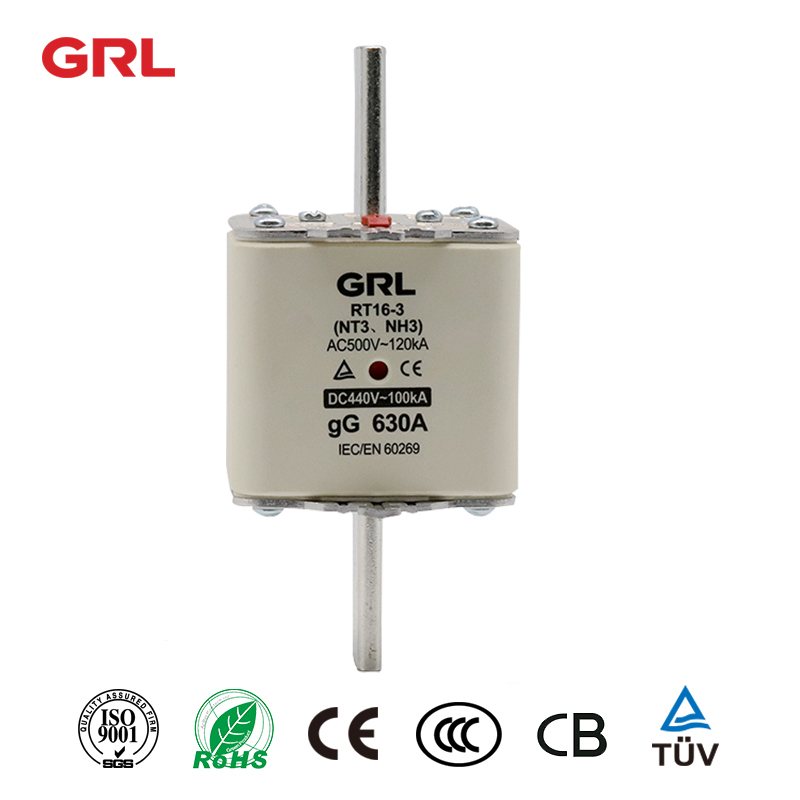

Плавкая вставка Нх3 РТ16-3

Предмет номер.	Номинальный ток In	Номинальное напряжение Un	Отключающая способность (с предохранителем)
РТ16-3 (НТ3/NH3)	: 315А, 400А, 500А, 630А (500В переменного тока/440В постоянного тока); В: 315 А, 400 А, 500 А (690 В переменного тока)	500 В переменного тока 690 В переменного тока 440 В постоянного тока	120 КА (500 В переменного тока) 50 кА (690 В переменного тока) 100 кА (440 В постоянного тока)

Чертежи продукта

Параметры плавкой вставки

Продукт Товар	RT16(NT/NH) Плавкая вставка
Номинальный ток	2A-630A
Номинальное напряжение	500 В переменного тока/690 В переменного тока/250 В постоянного тока
Отключающая способность (кА)	120 кА (500 В), 50 кА (690 В)
Стандарт	МЭК 60269, СЕ
Приложения	Система управления питанием, промышленное электрооборудование

Компоненты плавкой вставки

Предохранитель в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.

Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным. Термоплавкая вставка

Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.

Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.

Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше.

Наполнитель: GRL использует кварцевые пески высокой чистоты.

Корпус предохранителя: GRL использует высокочастотный фарфор.

NN20KWUI 001 RT16-1 test report 1116_report

NN20MVEK 001 RT16-2 test report 1116_report

RT16-00（NT00、NH00）TUV

RT16-3（NT、NH3）TUV

Предохранители серии NH представляют собой высоковольтные предохранители, используемые для защиты цепей в системах распределения электроэнергии. Они обычно используются в промышленных и коммерческих приложениях, где присутствуют высокие уровни тока. плавкая вставка.

Вот некоторые особенности, преимущества и области применения предохранителей серии NH:

Функции:
Предохранители NH предназначены для обеспечения надежной и стабильной работы в условиях высоких токов и напряжений. Они имеют компактную и модульную конструкцию, которая упрощает установку и замену.
Предохранители NH доступны в различных размерах и номиналах для различных применений. Они имеют низкие потери мощности и высокую отключающую способность, что делает их идеальными для применений с высокой мощностью.
Предохранители NH разработаны со специальной системой гашения дуги, которая предотвращает накопление вредных газов.
Преимущества:
Предохранители NH обеспечивают превосходную защиту от перегрузки по току и короткого замыкания, предотвращая повреждение оборудования и сокращая время простоя. Они обладают высокой отключающей способностью, что обеспечивает быстрое и безопасное отключение цепи в случае неисправности.
Предохранители NH имеют длительный срок службы и способны выдерживать высокие уровни термических и механических нагрузок. Они устойчивы к ударам и вибрации, что делает их идеальными для использования в суровых условиях.
Предохранители NH спроектированы так, чтобы их можно было легко заменить, что снижает затраты на техническое обслуживание и время простоя.
Приложения:
Предохранители NH обычно используются в электрических системах высокого напряжения, таких как системы производства, передачи и распределения электроэнергии. Они используются в промышленных приложениях, где присутствует оборудование высокой мощности, такое как двигатели, генераторы, трансформаторы и распределительные устройства. Плавкая вставка с тепловым предохранителем
Предохранители NH используются в системах возобновляемой энергии, таких как ветряные и солнечные электростанции, для защиты от перегрузки по току и короткого замыкания. Они используются в коммерческих целях, таких как торговые центры и больницы, для защиты от скачков напряжения и других электрических неисправностей. .
Предохранители NH используются на морских и морских объектах, где присутствуют высокие уровни ударов и вибрации.
