Область применения
Ограничители перенапряжения уровня C серии SUP4 подходят для фотоэлектрических систем производства электроэнергии. Когда в системе возникает импульсное перенапряжение из-за удара молнии или по другим причинам.
Устройство защиты немедленно включается быстро в течение наносекунд, вводя импульсное перенапряжение в землю, тем самым защищая электрооборудование в точечной сети.

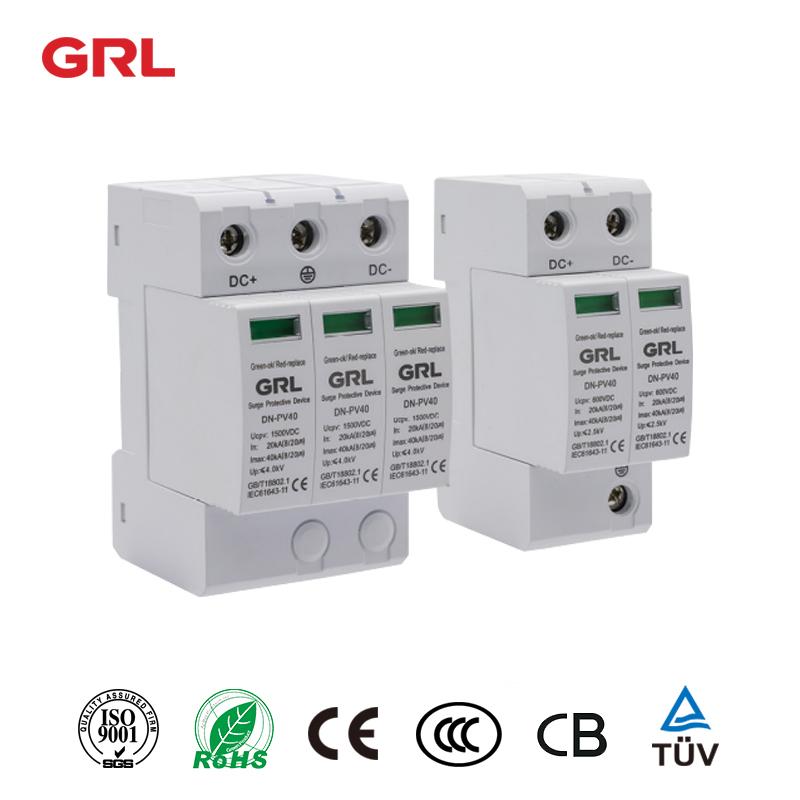

Серия SUP4 имеет вставную структуру, которую можно быстро заменить после отказа модуля: При выходе из строя модуля молниезащиты цвет окна индикатора меняется с зеленого на красный, и в то же время отправляется сигнал тревоги к устройству удаленной сигнализации, подключенному к терминалу удаленной сигнализации изделия.
Среда приложения
Нормальный диапазон температуры окружающего воздуха не выше +40℃, не ниже -25℃, а относительная влажность не выше 95%;
Высота места установки не должна превышать 2000 метров;
Уровень загрязнения 3 ;
В среде нет взрывоопасной среды, а также газа и пыли (включая токопроводящую пыль), которые вызывают коррозию металлов и разрушают изоляцию.
Technical Parameter
| Параметры | DN4H-S40 DN4H1-S40 DN4H-S40 DN4-S40 |
| Максимальное длительное рабочее напряжение Uc | 500VDC 600VDC 800VDC 1000VDC 1200VDC 1500VDC |
| Максимальный ток разряда (Imax) (8 / 20 мкс) | 20KA 40KA 60KA |
| Уровень защиты( В ) Вверх | ≤2.8KV ≤2.8KV ≤3.0KV ≤3.6KV ≤4.0KV ≤5.0KV |
| Рабочая Температура | -40℃∽~+80℃ |
| Относительная влажность | ≤95% (25℃) |
| Способ установки | Стандартная рейка 35 мм |
| Индикация окна | Нормальный: зеленый; Не удалось: красный |
| Класс защиты | класс IP20 |
| Поляки | 1P ,2P ,3P |
| Утечка 0,75 мкА (мкА ) | ≤20 |
Shape and mounting dimensions
