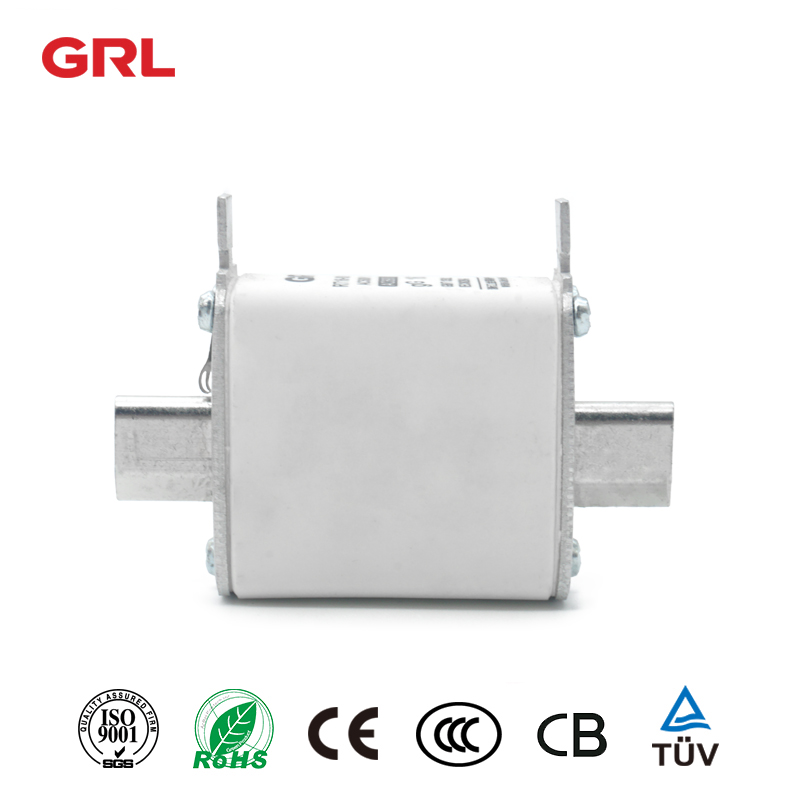

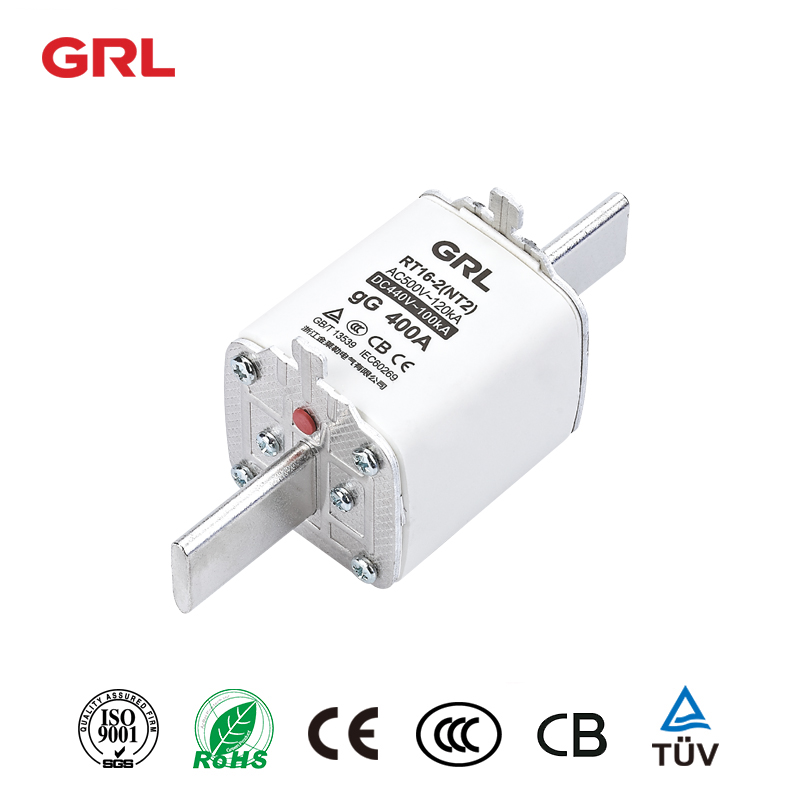

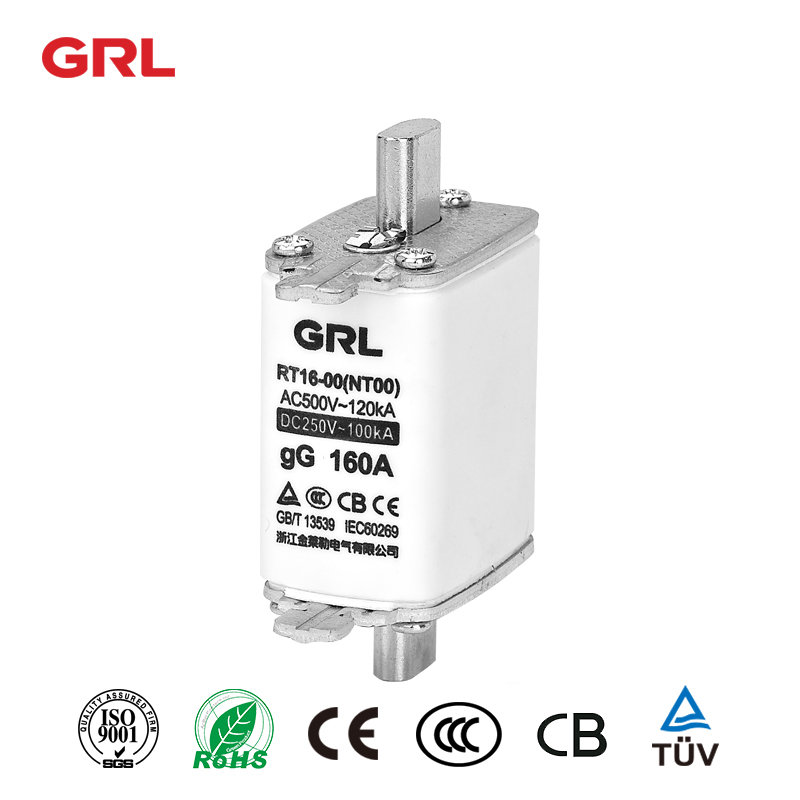

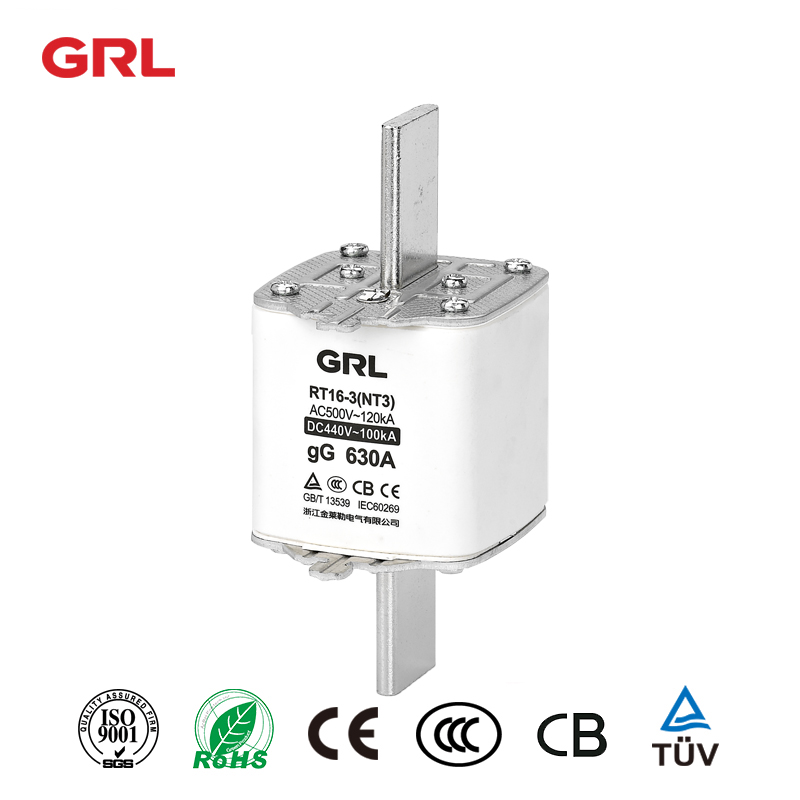

Это размерная диаграмма параметров плавкой вставки NH00 (2A-160A) hrc, за исключением размера плавкой вставки hrc, у нас также есть керамическая плавкая вставка NH1 (40A-250A), NH2 (80A-400A) и NH3 (315A- 630А)
Параметры керамической плавкой вставки Lv hrc
| Продукт Товар | RT16(NT/NH) Плавкая вставка |
| Номинальный ток | 2А-630А |
| Номинальное напряжение | 500 В переменного тока/690 В переменного тока/250 В постоянного тока |
| Отключающая способность (кА) | 120 кА (500 В), 50 кА (690 В) |
| Стандарт | ГБ/T13539.2 и IEC60269-2 |
| Приложения | Система управления питанием, промышленное электрооборудование |
Что такое плавкая вставка HRC?
Плавкая вставка Hrc является электрическим защитным устройством. Когда ток превышает номинал на несколько миллисекунд, он расплавляет металл в плавкой вставке, чтобы разъединить цепь.
Как работает керамический предохранитель Lv hrc?
Плавкая вставка lv hrc соединена последовательно, когда ток перегружен или короткое замыкание, плавкая вставка hrc плавится из-за собственного нагрева, а затем разрыв цепи. Он широко применяется в системах управления питанием, промышленном электрооборудовании в качестве защитного устройства благодаря своей простой конструкции и простоте обслуживания.
Материал керамической плавкой вставки Lv hrc？

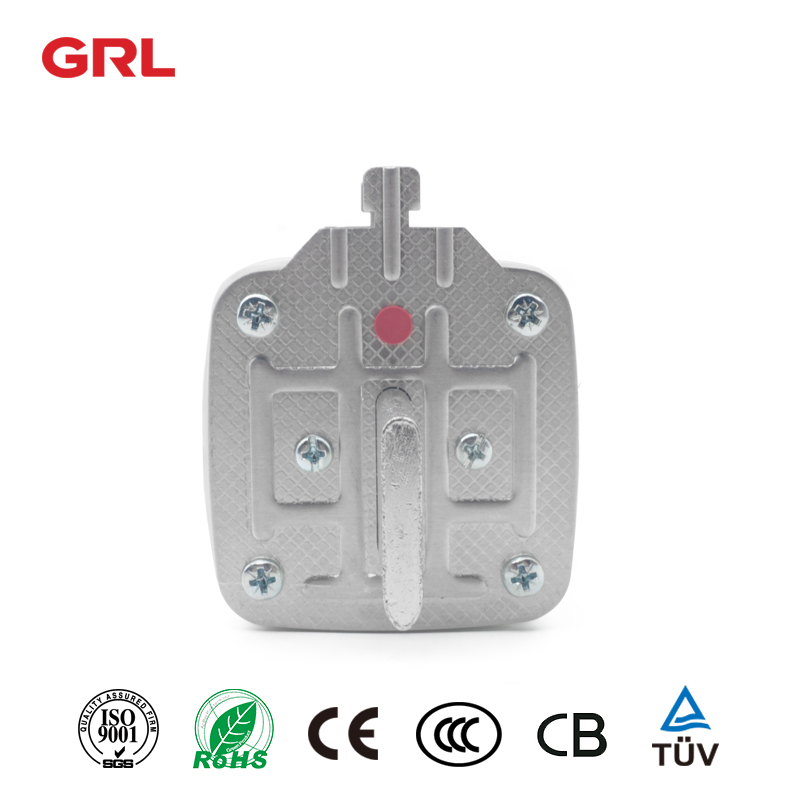

Плавкая вставка HRC в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.
- Накладка: GRL изготовлен из высокопрочного алюминиевого сплава. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным.
- Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.
- Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.
- Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого предохранителя более разумна, а отключающая способность выше.
- Наполнитель: GRL принимает кварцевые пески высокой чистоты.
- Корпус предохранителя: GRL принимает высокочастотный фарфор.
Каково применение керамической плавкой вставки Lv hrc?
Слишком защитите цепь от короткого замыкания в распределительном устройстве ВН.
Для безопасности резервного копирования
Для защиты электрических устройств, таких как двигатели, трансформаторы, автомобили и т. д.
Используется в статорах двигателя
Как правильно выбрать плавкую вставку hrc？
1.По категории использования
2. При выборе плавкой вставки hrc сначала обратите внимание на размер корпуса предохранителя, а затем выберите ток.
3. Характеристики защиты предохранителя должны хорошо соответствовать характеристикам перегрузки защищаемого объекта.
4. В системе распределения питания номинальный ток предохранителя верхнего уровня в 2-3 раза превышает ток плавкой вставки ответвления.
5. Обратите внимание на предохранитель, защищающий двигатель, от пускового тока двигателя. Плавкая вставка hrc обычно используется только для защиты двигателя от короткого замыкания, а тепловое реле должно использоваться для защиты от перегрузки.
6. Номинальный ток предохранителя не должен быть меньше номинального тока плавкого элемента; Номинальная отключающая способность должна быть больше, чем максимальный ток короткого замыкания, который может возникнуть в цепи.
Преимущество плавкой вставки Lv hrc производства GRL?
* Легко спроектировать и очень просто
* Высокая разрывная способность
* Простота в эксплуатации
* Легко спроектировать и очень просто
* Обратнозависимая характеристика подходит для защиты от перегрузки
* Сертификаты готовы. У нас есть TUV, CCC, CE CB
У нас также есть большой инвентарь, в случае срочной потребности.
В лаборатории GRL имеется более 40 испытательных устройств, таких как тестер повышения температуры, тестер механической прочности, испытательная машина для соляного тумана, стенд для калибровки переключателей, тестер твердости по Роквеллу и так далее. GRL фокусируется на управлении контролем качества. мы предоставляем квалифицированные продукты для клиентов со всего мира.
У нас есть профессиональная команда продаж и команда послепродажного обслуживания, которая находится в режиме онлайн 24 часа, которые быстро реагируют и предоставляют помощь в любое время.
