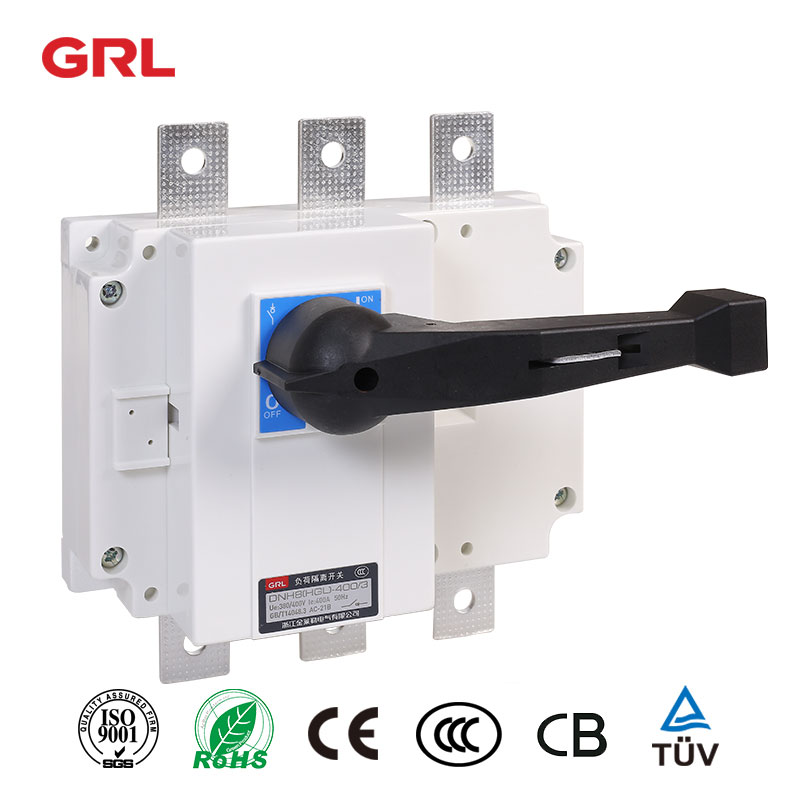

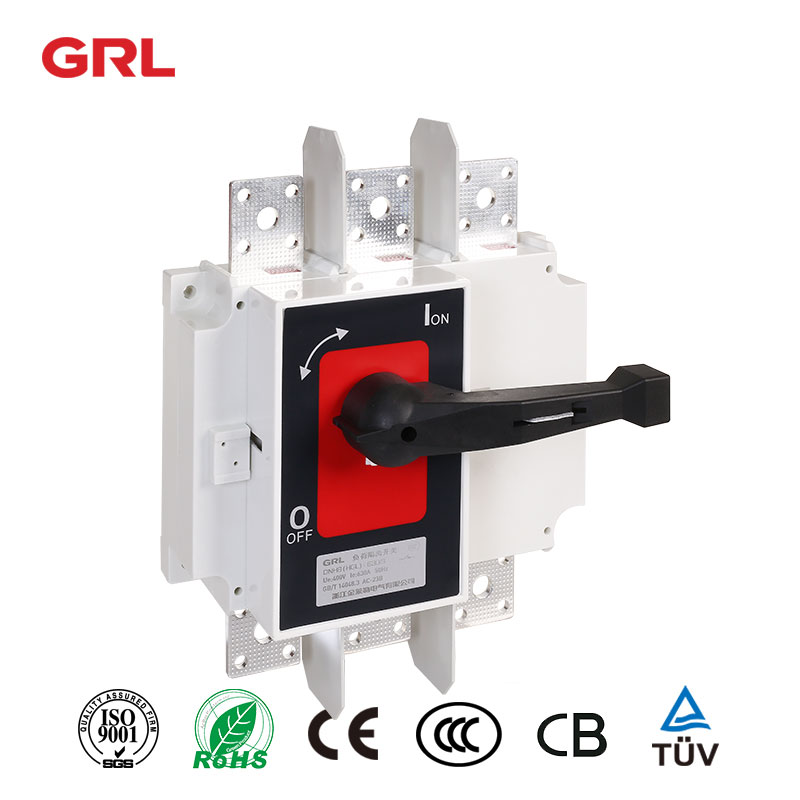

Изолирующий выключатель серии DNH8(HGL)/H Работа за шкафом — разъединитель нагрузки

Режим: серия DNH8(HGL)/H

Номинальный ток: 63 А, 100 А, 160 А, 250 А, 630 А, 1600 А

Полюс: 3P, 4P

Номинальное напряжение изоляции Ui (В): 690 В, 1000 В

Диэлектрическая прочность (В): 1890 В, 2200 В

Номинальное выдерживаемое импульсное напряжение Uimp кВ: 8 кВ, 12 кВ

Механический ресурс 400В: 1700, 1400, 800, 500

Электрический ресурс 400 В: 300, 200, 100

Электронная почта: Tim@grlele.com

Технические характеристики: 125А/3, 125А/4, 160А/3, 160А/4, 200А/3, 200А/4, 250А/3, 250А/4, 315А/3, 315А/4, 400А/3, 400А/4, 500А/3, 500А/4, 630А/3, 630А/4, 1000А/3, 1000А/4, 1250А/3, 1250А/4, 1600А/3, 1600А/4

Ключевое слово: изолирующий переключатель

Description

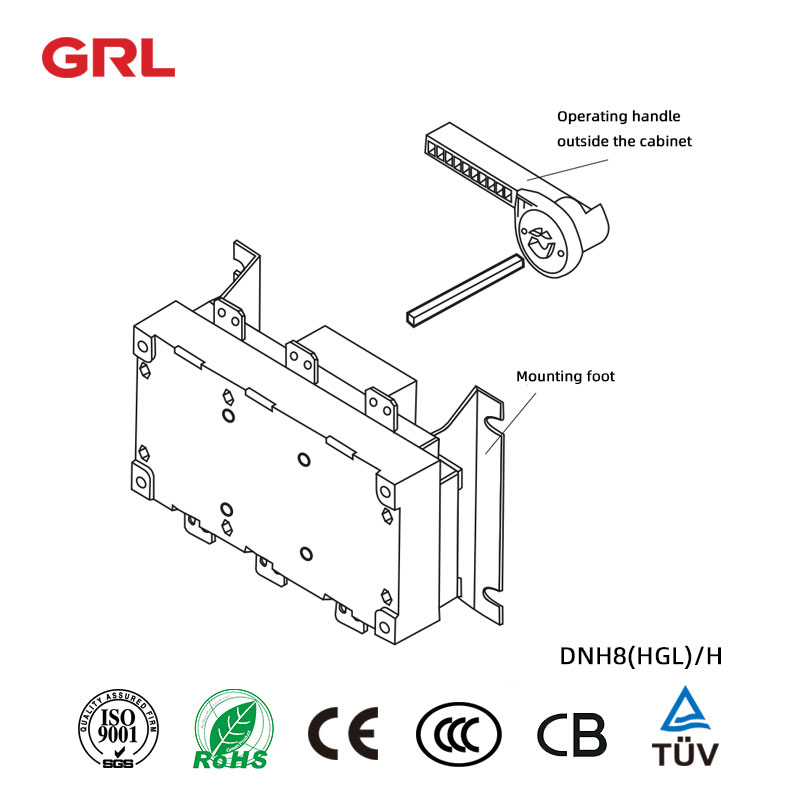

Разъединитель серии DNH8(HGL)/H

Работа за шкафом — разъединитель нагрузки

Isolating Switch -1

Область применения

Разъединители с токовой нагрузкой от 160 до 1600 Ампер пригодны для использования в цепях для замыкания и размыкания соединений, а также для гальванической развязки. Выключатели с номинальным током 1000 ампер и более должны использоваться только для гальванической развязки. Доступны трехполюсные и четырехполюсные (3+1) выключатели.

Выключатели с номиналом 1600 ампер или меньше доступны со смотровым окошком, через которое можно напрямую наблюдать за состоянием контактов (разомкнуты или замкнуты).

При необходимости можно установить дополнительные контакты.

Примечание. Этот продукт с разъединителем обеспечивает работу только вне шкафа.

Модель заказа: DNH8 (HGL) -630/3JH

Если требуется окно для визуального наблюдения, модель заказа Изолирующего выключателя – DNH8 (HGL) -630/3JKH.

Читай дальшечто такое разъединитель?

Габаритные и установочные размеры (мм)

Isolating Switch -2

Технические характеристики	Габаритный размер												Установочный размер
В	A	B	C	D	D1	N	P	R	U	φX	F	H	J	K	L1
125A/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
125A/4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
160A/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
160A/4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
200A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
200A/4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
250A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
250A/4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
315A/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
315A/4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
400A/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
400A/4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
500A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
500A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11
630A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
630A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11

Isolating Switch -3

Технические характеристики	Габаритный размер									Установочный размер
В	A	B	N	P	R	V	W	X	Y	J	K
1000A/3	378	308	174	120	60	35	20	16.5	49	350	220
1000A/4	493	310	235	120	60	35	20	16.5	48	471	220
1250A/3	378	336	174	120	80	40	35	16	49	350	220
1250A/4	493	338	235	120	80	40	35	16	48	471	220
1600A/3	378	336	174	120	80	40	35	16	50	350	220
1600A/4	493	338	235	120	80	40	35	16	49	471	220
