Плавкая вставка Nh3 Плавкая вставка RT16-3 Hrc Плавкая вставка с керамическим лезвием ножа

Плавкая вставка Nh3 линейная RT16-3

Предмет номер.	Номинальный ток In	Номинальное напряжение Un	Отключающая способность (с предохранителем)
РТ16-3 (НТ3/NH3)	В: 315А, 400А, 500А, 630А (500В переменного тока/440В постоянного тока); В: 315 А, 400 А, 500 А (690 В переменного тока)	500 В переменного тока 690 В переменного тока 440 В постоянного тока	120 КА (500 В переменного тока) 50 кА (690 В переменного тока) 100 кА (440 В постоянного тока)

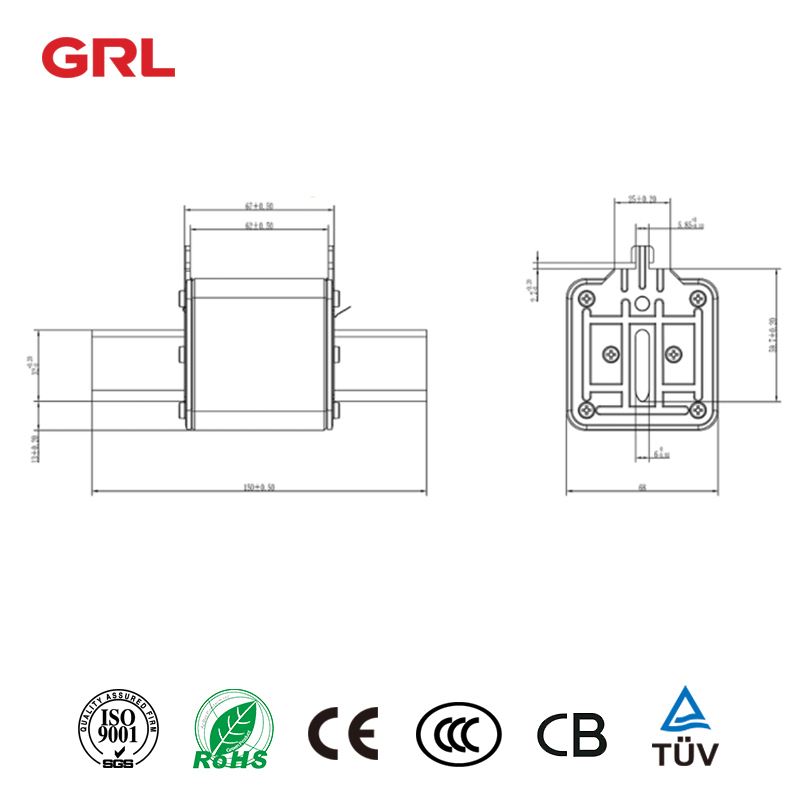

Чертежи продукта

Параметры плавкой вставки

Продукт Товар	RT16(NT/NH) Плавкая вставка
Номинальный ток	2A-630A
Номинальное напряжение	500 В переменного тока/690 В переменного тока/250 В постоянного тока
Отключающая способность (кА)	120 кА (500 В), 50 кА (690 В)
Стандарт	МЭК 60269, СЕ
Приложения	Система управления питанием, промышленное электрооборудование

Компоненты плавкой вставки

Предохранитель в основном состоит из накладки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса. В линейной плавкой вставке

Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает продукт более красивым, а конструкция ребра жесткости делает продукт более прочным и надежным. Плавкая вставка в линию

Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.

Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.

Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше.

Наполнитель: GRL использует кварцевые пески высокой чистоты.

Корпус предохранителя: GRL использует высокочастотный фарфоровый плавкий предохранитель.

NN20KWUI 001 Отчет об испытаниях RT16-1 1116_report

Отчет об испытаниях НН20МВЕК 001 РТ16-2 1116_отчет

РТ16-00 (NT00, NH00) ТУВ

РТ16-3 (НТ, NH3) ТУФ

Предохранители являются важными компонентами электрических и электронных систем, поскольку они обеспечивают защиту от перегрузок по току и коротких замыканий.

Вот несколько важных замечаний по использованию предохранителей:

1. Выбор правильного предохранителя: правильный предохранитель необходимо выбирать в зависимости от номинального напряжения и тока цепи. Предохранители бывают разных размеров и номиналов, поэтому важно выбрать подходящий предохранитель, соответствующий требованиям системы.

2. Защита от перегрузки по току: предохранитель защищает систему от перегрузки по току, расплавляя и размыкая цепь, если ток превышает номинал предохранителя. Это помогает предотвратить повреждение системы и потенциальные угрозы безопасности.

3. Защита от короткого замыкания: Предохранители также обеспечивают защиту от короткого замыкания, которое может произойти, когда провод или проводник касается земли или другого проводника. Внезапный скачок тока может привести к повреждению системы или возникновению пожара. В случае короткого замыкания предохранитель сгорит и разорвет цепь.

4. Правильная установка: предохранители должны быть установлены правильно и надежно, чтобы обеспечить их правильную работу. Неправильная установка или неплотные соединения могут привести к преждевременному выходу из строя предохранителя или его полной неработоспособности.

5. Замена: предохранители необходимо заменять, когда они перегорают, чтобы восстановить защиту системы. Важно заменить перегоревший предохранитель на предохранитель того же типа и номинала, что и оригинальный предохранитель.

6.Регулярная проверка: Регулярная проверка предохранителей и их соединений необходима для обеспечения их надлежащего функционирования. Это помогает выявить любые потенциальные проблемы и предотвратить повреждения или угрозы безопасности.

Таким образом, предохранители являются важными компонентами электрических и электронных систем, поскольку они защищают от перегрузки по току и коротких замыканий.

Очень важно выбрать правильный предохранитель, правильно установить его и при необходимости заменить, чтобы обеспечить безопасность системы и правильное функционирование.
