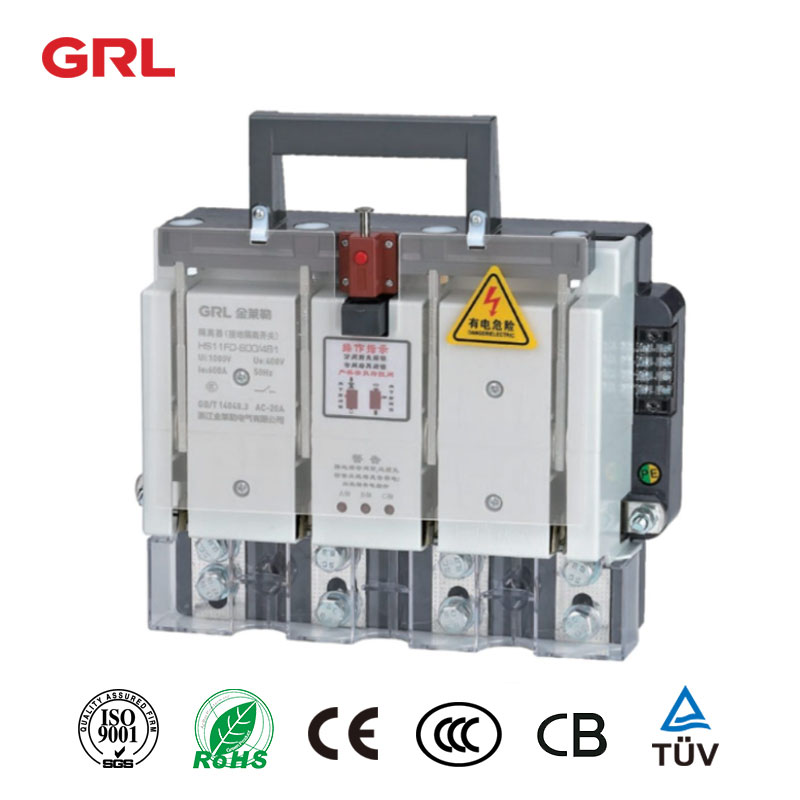

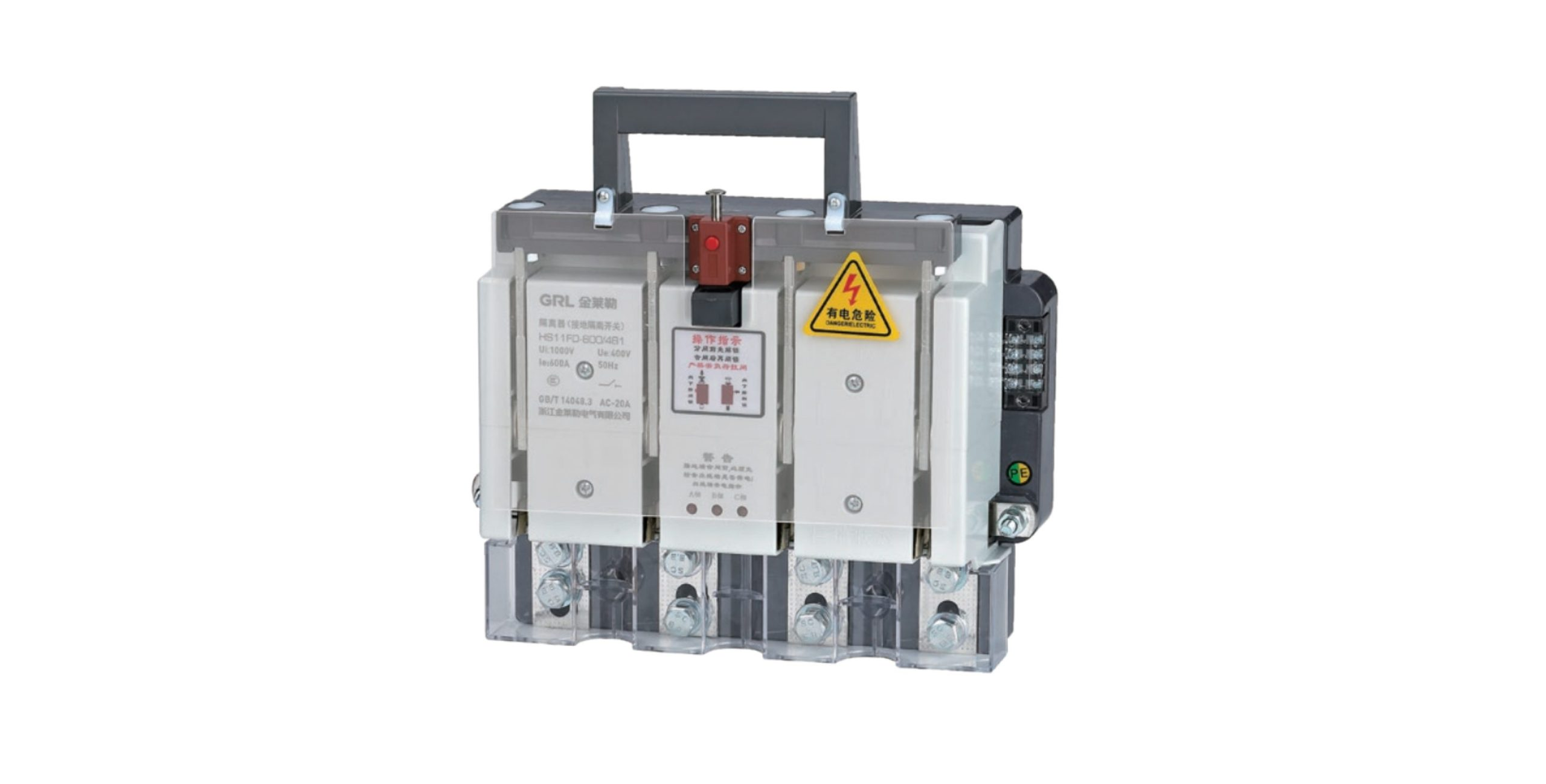

Выключатель серии HS11FD изначально был переключателем ножевого типа, а затем он был переработан и усовершенствован в защищенный от ошибок изолятор с функцией заземления (далее именуемый переключателем), в который добавлен механический механизм блокировки, выходной сигнал размыкания и замыкания, функция заземления и функция индикации в реальном времени.
Он эффективно решил технические проблемы, связанные с трудностью заземления низковольтного выключателя, скрытой опасностью замыкания заземляющим проводом и склонностью к авариям.
Он имеет простую конструкцию и удобное заземление, он может предотвратить аварию при включении с заземляющим проводом и возникновение аварии с нагруженным протяжным переключателем.
Конструктивное состояние этого переключателя делится на состояние включения и состояние заземления. Этот переключатель соответствует требованиям стандарта GB14048.3-2008.
Читай дальшечто такое рубильник?
Температура окружающего воздуха не выше +40 ℃ и не ниже -5 ℃.
Высота места установки не должна превышать 2000 м.
Влажность: при максимальной температуре +40℃ относительная влажность воздуха не превышает 50%.
При более низкой температуре допускается более высокая относительная влажность, например, 90% при 20 ℃. Соответствующие меры должны быть приняты в отношении случайной конденсации из-за изменений температуры.
Уровень загрязнения окружающей среды – 3 балла.
Выключатель должен быть установлен в месте без значительной тряски, ударной вибрации и проникновения дождя и снега.
В то же время место установки должно быть свободно от взрывоопасной среды, а среда должна быть свободна от газа и пыли, достаточных для коррозии металла и повреждения изоляции.
| Согласованный ток нагрева ( A ) | 200 | 400 | 600 |
| Номинальное напряжение изоляции (В) | 1000 | 1000 | 1000 |
| Номинальное рабочее напряжение (В) | 400 | 400 | 400 |
| Механическая жизнь (раз) | 1600 | 10 00 | 10 00 |
| Номинальный кратковременно выдерживаемый ток ( кА ) | 10 | 20 | 2 5 |
| Рабочая сила ( Н ) | ≤300 | ≤ 4 00 | ≤400 |
В связи с добавлением функции активной индикации к этой серии переключателей существуют требования к чередованию фаз для питания во внутренней цепи.
Пожалуйста, укажите при заказе, что нулевая линия (полюс N) находится с левой или правой стороны, а также укажите текущий уровень, режим подключения и количество.
Пожалуйста, проконсультируйтесь с нашим техническим отделом для специальных заказов. Например: HS11FD-200/481 Северный полюс находится на правой стороне 10 комплектов.
