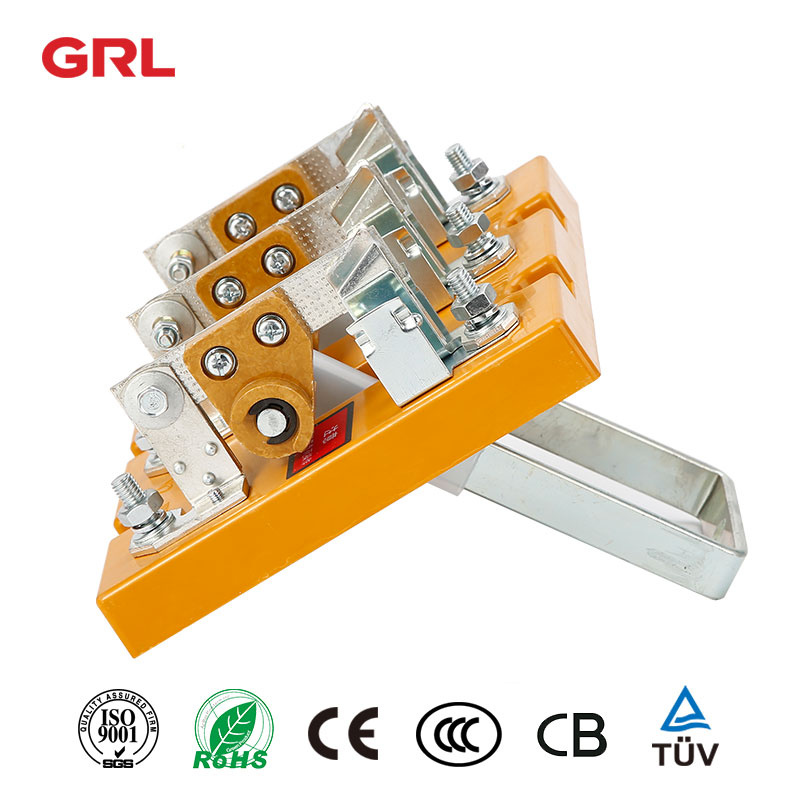

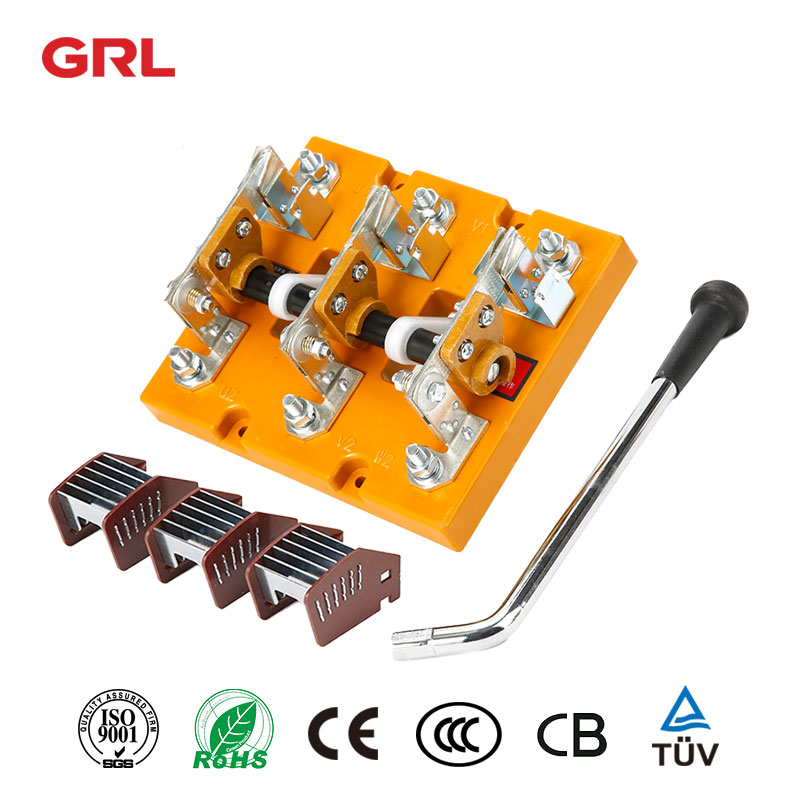

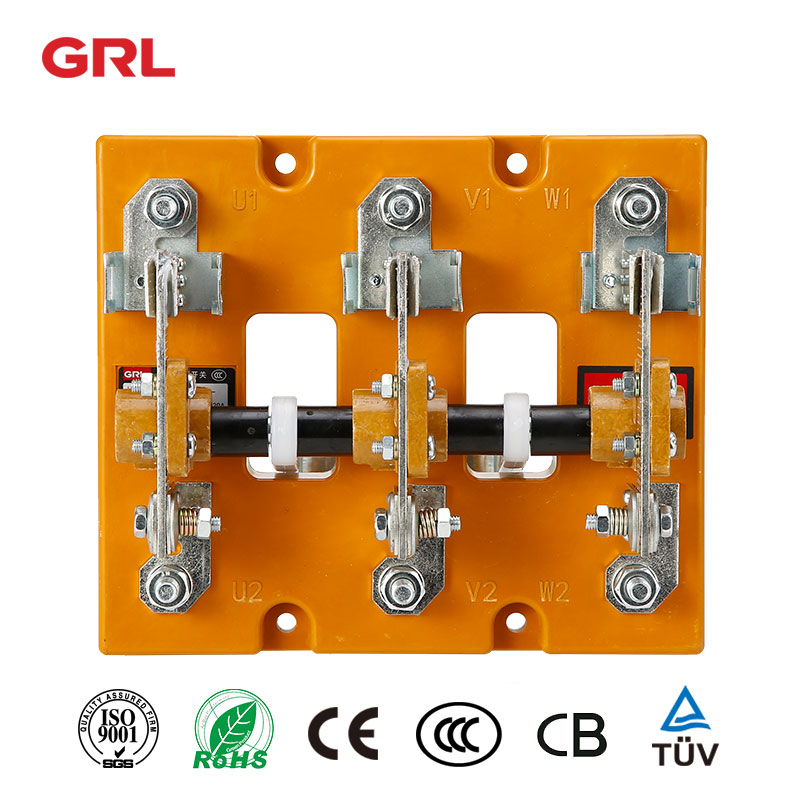

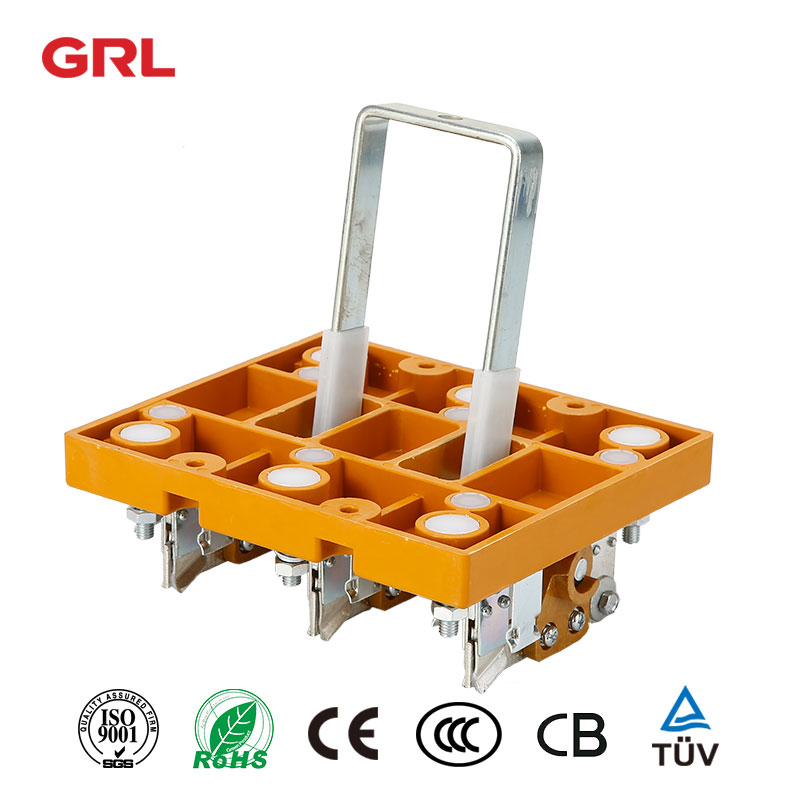

Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем
Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем
Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем
Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем
Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем

Серия HD(HS) с открытым ножевым переключателем и ножевым переключателем

Режим: HD11-100/38, HD11-100/48, HD11-200/38, HD11-200/48, HD11-400/38, HD11-400/48, HD11-600/38, HD11-1000/38, HD11-1500/38

Напряжение: 400, 400/690

Номинальный ток: 100А, 200А, 400А, 600А, 1000А, 1500А, 2000А, 3000А

Электронная почта: Тим@grlele.com

Ключевое слово: Переключатель лезвия ножа

Скачать PDF: КАТАЛОГ ГРЛ

Переключатель с ножевым лезвием серии HD(HS)

Открытый рубильник и переключатель типа ножа Ножевой переключатель

Open Knife Blade Switch-1

Область применения

Ножевые рубильники серии HD и HS открытые рубильники и ножевидные безобрывные выключатели (далее — переключатели) применимы для комплектов устройств распределения электроэнергии с частотой переменного тока 50Гц, номинальным напряжением до 690В переменного тока и номинальным током до 3000А. Они используются для нечастого ручного включения и отключения цепей переменного тока или в качестве разъединителей.



Выключатель с центральной ручкой в ​​основном используется на электростанции, который не отключает цепь с током и используется в качестве изолирующего выключателя. Ножевой выключатель

Центральный рычажный переключатель рабочего механизма в основном используется в распределительных устройствах с передним управлением и задним обслуживанием, а рабочий механизм установлен спереди. Ножевой переключатель

Переключатель с боковым и передним рычажным механизмом в основном используется в распределительном шкафу для бокового и переднего управления и переднего обслуживания. Рабочий механизм может быть установлен с обеих сторон шкафа. Ножевой переключатель

Выключатель, оснащенный дугогасительной камерой, может отключать токовую нагрузку, а другие серии рубильников используются только как разъединители. Ножевые рубильники

Этот продукт соответствует стандарту IEC60947-3 GB14048.3.

Читай дальше что такое разъединитель?

Нормальные условия работы и установки

Температура окружающего воздуха не выше +40 ℃ и не ниже -5 ℃. Ножевой переключатель

Высота места установки не должна превышать 2000 м. Ножевой переключатель

Влажность: при максимальной температуре +40℃ относительная влажность воздуха не превышает 50%. При более низкой температуре допускается более высокая относительная влажность, например, 90% при 20 ℃. Соответствующие меры должны быть приняты для случайной конденсации из-за изменений температуры. Переключатель лезвия ножа

Уровень загрязнения окружающей среды 3. Ножевой переключатель.

Выключатель должен быть установлен в месте без значительной тряски, ударной вибрации и проникновения дождя и снега. В то же время на месте установки не должно быть взрывоопасных сред, а в средах не должно быть газа и пыли, достаточных для коррозии металла и повреждения изоляции. Ножевой переключатель

Open Knife Blade Switch-2

Переключатель лезвия ножа Основные технические параметры

Согласованный ток нагрева ( A ) 100 200 400 600 1000 1500 2000 г. 3000
Номинальное рабочее напряжение (В) 400/690 400/690 400/690 400/690 400/690 400/690 400 400
Номинальный рабочий ток ( А ) 100 200 400 600 1000 1500 2000 г. 3000
Номинальное напряжение изоляции (В) 1000 1000 1000 1000 1000 1000 690 690
Механическая жизнь (раз) 10000 8000 8000 5000 5000 5000 3000 3000
Электрическая жизнь (раз) 1000 1000 1000 500 500 500 300 300
1 с кратковременно выдерживаемый ток ( кА ) 10 10 15 20 25 35 40 40
Рабочая сила ( Н ) ≤ 300 ≤300 ≤400 ≤400 ≤450 ≤450 ≤450 ≤450

Ножевой переключатель Габаритные размеры и установочные размеры (мм)

Open Knife Blade Switch-3

Open Knife Blade Switch-4

Способ обработки базовой плиты: литье (пластиковая плита, стеклянная плита)
Спецификация и модель Габаритный размер Установочный размер
  А Б И Ф ЧАС час Дж К О п М Фи С Д
HD11-100/38 140 190 50 160 200 100 110 / / / 8 7 50 140
HD11-100/ 4 8 190 190 50 160 200 100 110 / / / 8 7 50 140
HD11-200/38 200 200 70 160 210 110 110 / / / 8 7 70 140
HD11-200/ 4 8 270 210 70 160 220 115 110 / / / 8 7 140 140
HD11-400/38 210 260 80 210 260 126 146 / / / 12 7 80 190
HD11-400/ 4 8 300 270 80 210 270 130 146 / / / 12 7 160 190
HD11-600/38 270 332 100 272 300 133 239 40 / / 16 9 100 140
HD11-1000/38 310 352 120 292 338 146 208 50 26 26 2-12 9 120 140
HD11-1500/38 340 384 130 324 370 160 228 70 35 35 4-12 9 130 140

Переключатель лезвия ножа

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер Установочный размер
А Б И Ф ЧАС час Дж К О п М Фи С Д
HD11-100/38 140 190 50 160 200 100 110 / / / 8 7 50 140
HD11-100/ 4 8 192 190 50 160 200 100 110 / / / 8 7 50 140
HD11-200/38 200 200 70 160 210 110 110 / / / 8 7 70 140
HD11-200/ 4 8 270 210 70 160 220 115 110 / / / 8 7 140 140
HD11-400/38 210 260 80 210 260 126 146 / / / 12 7 80 190
HD11-400/ 4 8 300 270 80 210 270 130 146 / / / 12 7 160 190
HD11-600/38 270 332 100 272 300 133 239 40 / / 16 9 100 140
HD11-600/ 4 8 340 332 90 272 300 133 239 440 / / 16 9 180 140
HD11-1000/38 322 352 115 292 338 146 208 50 26 26 2-12 9 115 140
HD11-1 0 00/ 4 8 440 352 115 292 338 146 208 50 26 26 2-12 9 230 140
HD11-1500/38 360 384 130 324 370 160 224 70 35 35 4-12 9 130 140
HD11-1500/ 4 8 490 384 130 324 370 160 224 70 35 35 4-12 9 260 140
HD11-2000/38 500 420 180 324 340 148 210 97 40 55 4-12 9 180 140
HD11-2000/ 4 8 680 420 180 324 340 148 210 97 40 55 4-12 9 360 140
HD11-3000/38 600 450 200 374 372 162 230 117 45 68 4-16 9 200 140
HD11-3000/ 4 8 790 450 200 374 372 162 230 117 45 68 4-16 9 400 140

Переключатель лезвия ножа

Open Knife Blade Switch-5
Open Knife Blade Switch-6

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер Установочный размер
  А Б И Ф ЧАС час я Дж К О п М Фи С Д
HD11-200/3 9 190 215 70 190 210 110 26 60 / / / 8 7 70 160
HD11-200/ 49 260 225 70 190 220 115 26 60 / / / 8 7 140 160
HD11-400/3 9 210 262 80 215 260 126 29 70 / / / 12 7 80 190
HD11-400/ 49 300 272 80 215 270 130 29 70 / / / 12 7 160 190
HD11-600/3 9 260 332 100 260 300 133 37 140 40 / / 16 9 100 220
HD11-600/ 49 360 332 100 260 300 133 37 140 40 / / 16 9 200 220
HD11-1000/3 9 330 352 120 290 338 146 двадцать три 160 50 26 26 2-12 9 120 260
HD11-1000/4 9 450 352 120 290 338 146 двадцать три 160 50 26 26 2-12 9 240 260
HD11-1500/3 9 380 384 130 340 370 160 двадцать три 180 70 35 35 4-12 9 130 300
HD11-1500/4 9 510 384 130 340 370 160 двадцать три 180 70 35 35 4-12 9 260 300
HD11-2000/3 9 500 420 180 300 340 148 44 180 97 40 55 4-12 9 180 260
HD11-2000/4 9 689 420 180 300 340 148 44 180 97 40 55 4-12 9 360 260
HD11-3000/3 9 600 450 200 350 372 162 40 190 117 45 68 4-16 9 200 300
HD11-3000/4 9 790 450 200 350 372 162 40 190 117 45 68 4-16 9 400 300



Переключатель лезвия ножа

Open Knife Blade Switch-7
Open Knife Blade Switch-8

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер Установочный размер
  А Б И Ф ЧАС час Дж К я Н О п М Фи С Д
Г С 11-200/3 8 190 320 70 220 220 85 170 20 26 / / / 8 7 70 220
Г С 11-200/ 48 265 360 70 220 240 82 170 20 26 / / / 8 7 140 220
Г С 11-400/3 8 220 425 80 312 290 105 243 30 29 / / / 12 7 80 280
Г С 11-400/ 48 290 440 80 312 300 100 243 30 29 / / / 12 7 160 280
Г С 11-600/3 8 270 455 100 250 300 90 319 40 37 30 / / 16 9 100 220
Г С 11-600/ 48 340 455 90 250 300 90 319 40 37 30 / / 16 9 180 200
Г С 11-1000/3 8 325 520 120 250 340 110 297 50 двадцать три 40 26 26 2-12 9 120 220
Г С 11-1000/4 8 450 520 120 250 340 110 297 50 двадцать три 40 26 26 2-12 9 240 220
Г С 11-1500/3 8 360 552 130 300 360 120 354 70 двадцать три 46 35 35 4-12 9 130 260
Г С 11-1500/4 8 490 552 130 300 360 120 354 70 двадцать три 46 35 35 4-12 9 260 260



Переключатель лезвия ножа

Open Knife Blade Switch-9
Open Knife Blade Switch-10

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер Установочный размер
  А Б И Ф ЧАС час Дж К я Н О п М Фи С Д
Г С 11-200/3 9 190 320 70 245 220 85 120 20 26 / / / 8 7 70 220
Г С 11-200/ 49 265 360 70 245 240 82 170 20 26 / / / 8 7 140 220
Г С 11-400/3 9 220 425 80 285 290 105 140 30 29 / / / 12 7 80 260
Г С 11-400/ 49 200 440 80 285 300 100 140 30 29 / / / 12 7 160 260
Г С 11-600/3 9 270 455 100 340 300 90 220 40 37 30 / / 16 9 100 300
Г С 11-600/ 49 340 455 90 340 300 90 220 40 37 30 / / 16 9 180 300
Г С 11-1000/3 9 330 520 120 390 340 110 250 50 двадцать три 40 26 26 2-12 9 120 350
Г С 11-1000/4 9 450 520 120 390 340 110 250 50 двадцать три 40 26 26 2-12 9 240 350
Г С 11-1500/3 9 380 552 130 440 360 120 285 70 двадцать три 46 35 35 4-12 9 130 410
Г С 11-1500/4 9 510 552 130 440 360 120 285 70 двадцать три 46 35 35 4-12 9 260 410

Knife Blade Switch

Open Knife Blade Switch-11
Open Knife Blade Switch-12

Спецификация и модель

 Габаритный размер

Установочный размер


A

 B E G H R L J K O P M Φ C

D
HD12-200/31

280

 200 80 40 80 175 75 130 / / / 8 7 80

160
HD12-400/31

310

 210 90 30 90 175 75 166 / / / 12 7 90

160
HD12-600/31

330

 292 100 30 95 175 80 259 40 / / 16 9 100

160
HD12-1000/31

400

 322 120 30 110 230 80 238 50 26 26 2-12 9 120

160
HD12-1500/31

440

 354 130 30 110 230 80 254 70 35 35 4-12 9 130

160
HD12-1500/30

440

 354 130 30 110 230 80 254 70 35 35 4-12 9 130

160

Переключатель лезвия ножа

Open Knife Blade Switch-13
Open Knife Blade Switch-14

Спецификация и модель

 Габаритный размер

Установочный размер


A

 B E H R L N J I K O P M Φ C

D
HS12-200/31

280

 280 80 80 175 75 / 210 26 / / / 8 7 80

240
HS12-400/31

310

 300 90 90 175 65 / 256 29 / / / 12 7 90

240
HS12-600/31

330

 392 100 95 175 68 30 359 37 40 / / 16 9 100

240
HS12-1000/31

400

 442 120 110 230 62 40 358 23 50 26 26 2-12 9 120

240
HS12-1500/31

440

 484 130 110 230 73 46 384 23 70 35 35 4-12 9 130

280
HS12-1500/30

440

 484 130 110 230 73 46 384 23 70 35 35 4-12 9 130

280

Переключатель лезвия ножа

Open Knife Blade Switch-15
Open Knife Blade Switch-16

Способ обработки базовой плиты: литье (пластиковая плита, стеклянная плита)
Спецификация и модель Габаритный размер Установочный размер

Размер отверстия ручки


A

 B E H G R J K L O P M Φ C D S

T
HD13-200/31

210

 180 80 160 245~

265

 175 130 / 75 / / 8 7 80 160 100

146
HD13-400/31

240

 206 90 180 245~

265

 170 166 / 75 / / 12 7 90 160 100

146
HD13-600/31

260

 292 100 185 245~

265

 175 259 40 80 / / 16 9 100 160 100

146
HD13-1000/31

313

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 120 160 100

146
HD13-1500/31

350

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/30

338

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146

Переключатель лезвия ножа

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер Установочный размер

Размер отверстия ручки


A

 B E H G R J K L O P M Φ C D S

T
HD13-200/31

210

 192 80 160 245~

265

 175 130 / 75 / / 8 7 80 160 100

146
HD13-200/41

290

 190 80 160 245~

265

 175 130 / 75 / / 8 7 160 160 100

146
HD13-400/31

242

 206 90 180 245~

265

 175 166 / 75 / / 12 7 90 160 100

146
HD13-400/41

330

 210 90 180 245~

265

 175 166 / 75 / / 12 7 180 160 100

146
HD13-600/31

270

 292 100 185 245~

265

 175 259 40 80 / / 16 9 100 160 100

146
HD13-600/41

370

 292 100 185 245~

265

 175 259 40 80 / / 16 9 200 160 100

146
HD13-1000/31

325

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 120 160 100

146
HD13-1000/41

450

 322 120 230 245~

265

 230 238 50 80 26 26 2-12 9 240 160 100

146
HD13-1500/31

360

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/41

490

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 260 160 100

146
HD13-1500/30

360

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 130 160 100

146
HD13-1500/40

490

 354 130 235 245~

265

 230 254 70 80 35 35 4-12 9 260 160 100

146
HD13-2000/30

500

 354 180 230 265~

285

 280 240 97 80 40 55 4-12 9 180 160 130

170
HD13-2000/40

680

 354 180 230 265~

285

 280 240 97 80 40 55 4-12 9 360 160 130

170
HD13-2000/31

550

 322 180 230 265~

285

 280 238 2-50 80 26 26 4-12 9 180 160 130

170
HD13-2000/41

730

 322 180 230 265~

285

 280 238 2-50 80 26 26 4-12 9 360 160 130

170
HD13-3000/30

600

 404 200 235 265~

285

 280 251 117 80 45 68 4-16 9 200 160 130

170
HD13-3000/40

790

 404 200 235 265~

285

 280 251 117 80 45 68 4-16 9 400 160 130

170
HD13-3000/31

720

 354 230 235 265~

285

 280 254 2-70 80 35 35 4-12 9 230 160 130 170
HD13-3000/41

920

 354 230 235 265~

285

 280 254 2-70 80 35 35 4-12 9 460 160 130 170

Переключатель лезвия ножа

Open Knife Blade Switch-18
Open Knife Blade Switch-19

Способ обработки базовой плиты: литье (пластиковая плита, стеклянная плита)
Спецификация и модель Габаритный размер

Установочный размер


A

 B E H G R J K L O P M Φ C

D
HD13BX-200/31

210

 180 80 160 215~

235

 330 130 / 130 / / 8 7 80

160
HD13BX-400/31

240

 206 90 180 215~

235

 330 166 / 125 / / 12 7 90

160
HD13BX-600/31

260

 292 100 185 215~

235

 330 259 40 133 / / 16 9 100

160
HD13BX-1000/31

313

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 120

160
HD13BX-1500/31

350

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/30

338

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130 160

Режим обработки базовой пластины: Обработка (резиновая пластина, эпоксидная пластина)
Спецификация и модель Габаритный размер

Установочный размер


A

 B E H G R J K L O P M Φ C

D
HD13BX-200/31

210

 192 80 160 215~

235

 330 130 / 130 / / 8 7 80

160
HD13BX-200/41

290

 190 80 160 215~

235

 330 130 / 75 / / 8 7 160

160
HD13BX-400/31

242

 206 90 180 215~

235

 330 166 / 125 / / 12 7 90

160
HD13BX-400/41

330

 210 90 180 215~

235

 330 166 / 125 / / 12 7 180

160
HD13BX-600/31

270

 292 100 185 215~

235

 330 259 40 133 / / 16 9 100

160
HD13BX-600/41

370

 292 100 185 215~

235

 330 259 40 133 / / 16 9 200

160
HD13BX-1000/31

325

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 120

160
HD13BX-1000/41

450

 322 120 230 225~

245

 330 238 50 137 26 26 2-12 9 240

160
HD13BX-1500/31

360

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/41

490

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 260

160
HD13BX-1500/30

360

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 130

160
HD13BX-1500/40

490

 354 130 235 225~

245

 330 254 70 133 35 35 4-12 9 260

160
HD13BX-2000/30

500

 354 180 230 245~

265

 330 240 97 137 40 55 4-12 9 180

160
HD13BX-2000/40

680

 354 180 230 245~

265

 330 240 97 137 40 55 4-12 9 360

160
HD13BX-2000/31

550

 322 180 230 245~

265

 330 238 2-50 137 26 26 4-12 9 180 160
HD13BX-2000/41

730

 322 180 230 245~

265

 330 238 2-50 137 26 26 4-12 9 360 160
HD13BX-3000/30

600

 404 200 235 245~

265

 330 251 117 133 45 68 4-16 9 200 160
HD13BX-3000/40

790

 404 200 235 245~

265

 330 251 117 133 45 68 4-16 9 400

160
HD13BX-3000/31

720

 354 230 235 245~

265

 330 254 2-70 133 35 35 4-12 9 230 160
HD13BX-3000/41

920

 354 230 235 245~

265

 330 254 2-70 133 35 35 4-12 9 460 160

Open Knife Blade Switch-20

оставлять ваш вопрос

Получите комфортное решение

GRL Electric Co., Ltd. является одной из ведущих компаний на рынке низковольтной электроэнергии среднего и высокого уровня в Китае.

Нужна помощь в поиске правильного технического решения?

Спросите у экспертов >
×

оставлять ваш вопрос

Получите комфортное решение

Zhejiang GRL Electric Co., Ltd. является одной из ведущих компаний на рынке низковольтной электроэнергии среднего и высокого уровня в Китае.

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Search
