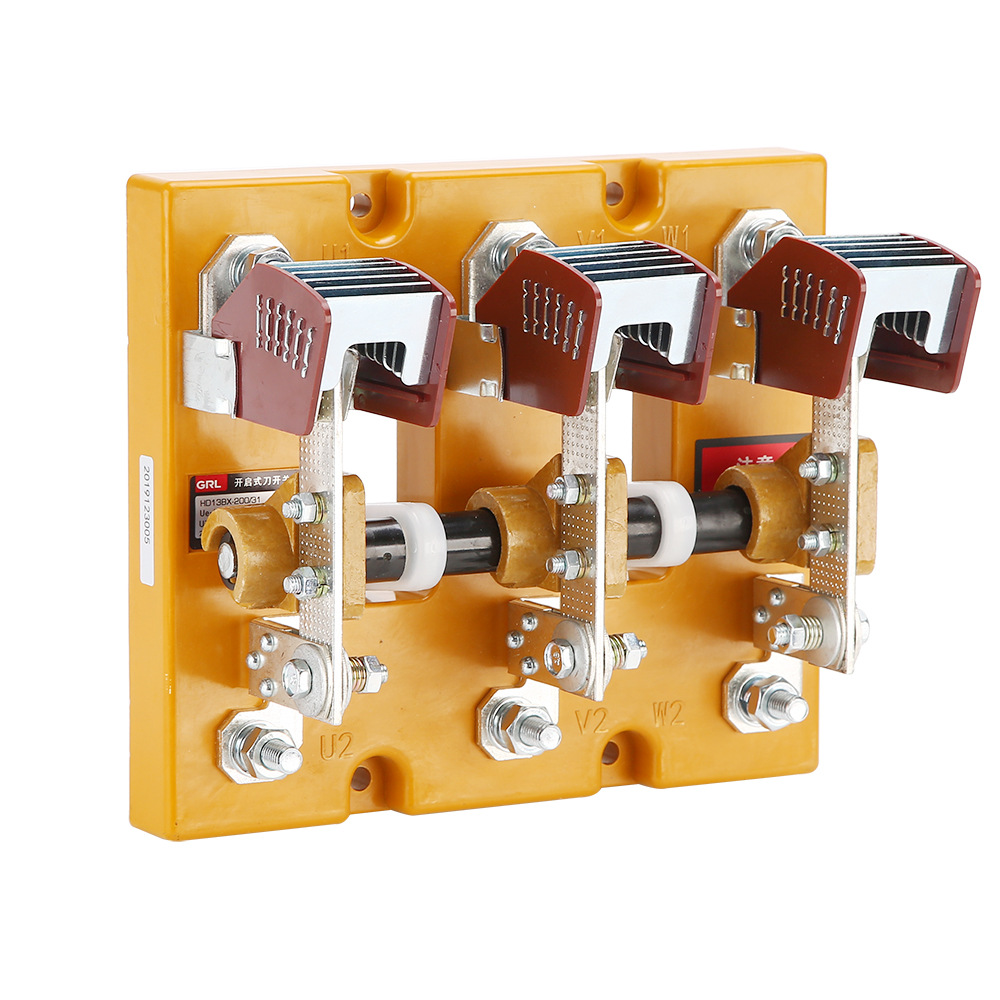

Режим: HD13BX
Ток: 200А, 400А, 600А, 1000А, 1500А, 2000А, 3000А
Напряжение:
Материал: основание DMC, медный контакт,
Сертификат:
Электронная почта:tim@grlele.com
1.Модель нет.
2. Размер
3.параметры
4.Компоненты
5.Упаковка
6. Упаковка и доставка
Модель №.
|
Элемент |
№ заказа. | Текущий |
Рабочее состояние |
|
1 |
HD13BX-200/31 |
200A |
Температура окружающей среды: +5°C~ +40°C Место находиться на высоте не более 2000 м над уровнем моря.
Влажность: При самой высокой температуре +40℃ относительная влажность воздуха не превышает 50%. Более высокая относительная влажность может быть разрешена при более низкой температуре, например, 90% при 20℃. Необходимо принять меры на случай случайной конденсации из-за изменений температуры окружающей среды.
рейтинг загрязнения окружающей среды
Выключатель должен быть установлен в месте, где нет значительной тряски, ударной вибрации, ветра и дождя. Выключатель должен быть установлен в месте, где нет взрывоопасных сред, газа и пыли, которые могут разъедать металл и разрушать изоляцию.
Изоляционный материал может достигать огнестойкости класса V0. |
|
2 |
HD13BX-400/31 |
400A |
|
|
3 |
HD13BX-600/31 |
600A |
|
|
4 |
HD13BX-1000/31 |
1000A |
|
|
5 |
HD13BX-1500/31 |
1500A |
|
|
6 |
HD13BX-2000/31 |
2000A |
|
|
7 |
HD13BX-1500/30 |
1500A |
|
|
8 |
HD13BX-2000/30 |
2000A |
|
|
9 |
HD13BX-3000/30 |
3000A |
|
|
10 |
HD13BX-200/41 |
200A |
|
|
11 |
HD13BX-400/41 |
400A |
|
|
12 |
HD13BX-600/41 |
600A |
|
|
13 |
HD13BX-1000/41 |
1000A |
|
|
14 |
HD13BX-1500/41 |
1500A |
|
|
15 |
HD13BX-2000/41 |
2000A |
|
|
16 |
HD13BX-1500/40 |
1500A |
|
|
17 |
HD13BX-2000/40 |
2000A |
|
|
18 |
HD13BX-3000/40 |
3000A |
Измерение
Параметры
|
Тепловой токIth/A(A) |
100 | 200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
|
Номинальный токIe(A) |
400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400 |
400 |
|
Номинальное напряжение изоляции (В) |
100 | 200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
|
Номинальное напряжение (В) |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 690 |
690 |
|
Время электрической выносливости (次) |
10000 | 8000 | 8000 | 5000 | 5000 | 5000 | 3000 |
3000 |
|
1с Номинальный кратковременно выдерживаемый ток (кА) |
1000 | 1000 | 1000 | 500 | 500 | 500 | 300 |
300 |
|
Рабочая сила (Н |
10 | 10 | 15 | 20 | 25 | 35 | 40 |
40 |
|
Тепловой токIth/A(A) |
≤300 | ≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 |
≤450 |
Компоненты ножевого переключателя HD13BX
Ножевой переключатель HD13 подходит для распределительных щитов с частотой переменного тока 50 Гц, номинальным напряжением до 690 В переменного тока и номинальным током до 3150 А. Используется для нечастого ручного замыкания и размыкания токовых цепей или разъединителей. Со средней рукояткой переключатель в основном применяется в энергосистеме, работает как выключатель нагрузки, не отключает цепь с током.
Характеристики
—— Медные (99,99%) контакты; лужение поверхности
—— с арочными камерами
—— Вращательная операция
—— Температура окружающей среды -5℃~40℃
—— рабочая высота ниже 2000 м
Помощь в выборе
—— Макс до 3150А
Один за другим 3 полюса и 4 полюса
—— Передняя проводка или задняя проводка
—— С дугообразными камерами или без них
