Режим: HD11FG
Ток: 100А, 200А, 400А, 630А, 1000А
Напряжение: AC400V/690V
Материал: основание DMC, медный контакт, рама из АБС-пластика.
Сертификат:
Электронная почта:tim@grlele.com
1.Модель нет.
2.Размер
3.параметры
4.Компоненты
5.Упаковка
6. Упаковка и доставка
Модель №.
|
Элемент |
№ заказа. | Текущий |
Рабочее состояние |
|
1 |
HD11F-100/38 | 100A | Температура окружающей среды: +5°C~ +40°C Место установки должно находиться на высоте не более 2000 м над уровнем моря.
Влажность: При самой высокой температуре +40℃ относительная влажность воздуха не превышает 50%. Более высокая относительная влажность может быть разрешена при более низкой температуре, например, 90% при 20℃. Необходимо принять меры на случай случайной конденсации из-за изменений температуры окружающей среды.
рейтинг загрязнения окружающей среды
Выключатель должен быть установлен в месте, где нет значительной тряски, ударной вибрации, ветра и дождя. Выключатель должен быть установлен в месте, где нет взрывоопасных сред, газа и пыли, которые могут разъедать металл и разрушать изоляцию.
Изоляционный материал может достигать огнестойкости класса V0. |
|
2 |

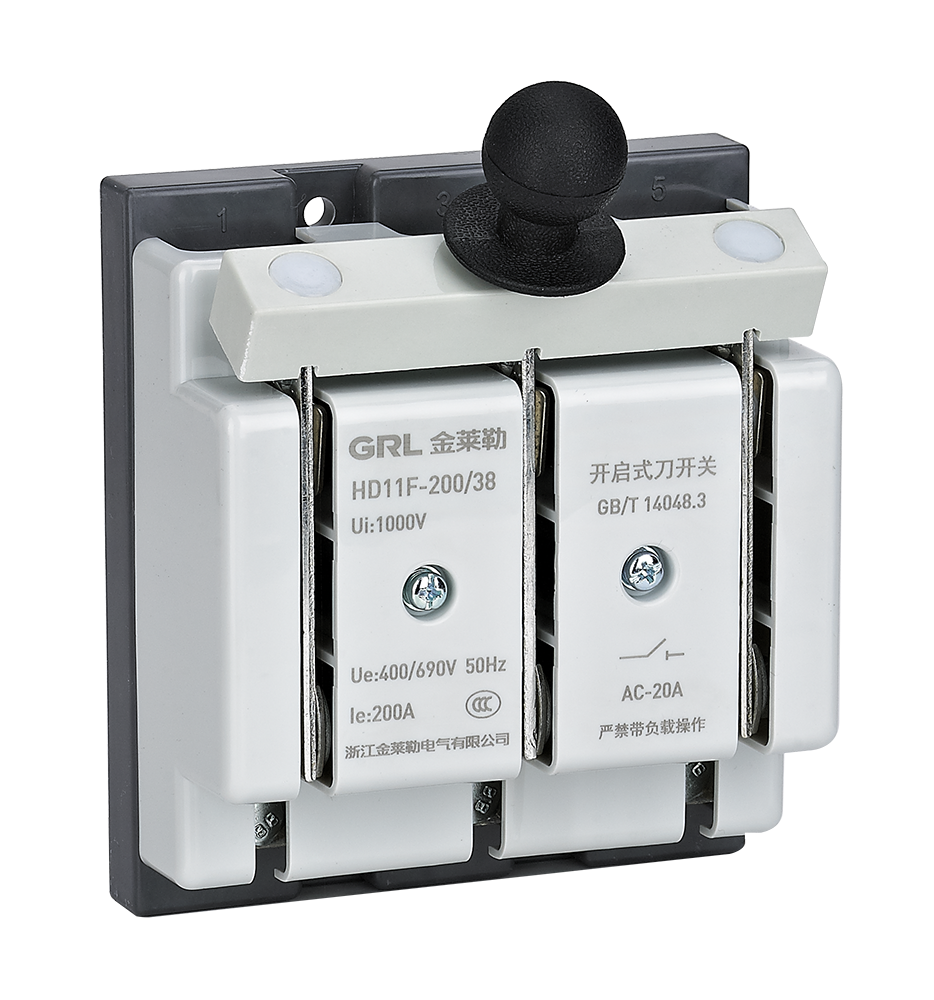

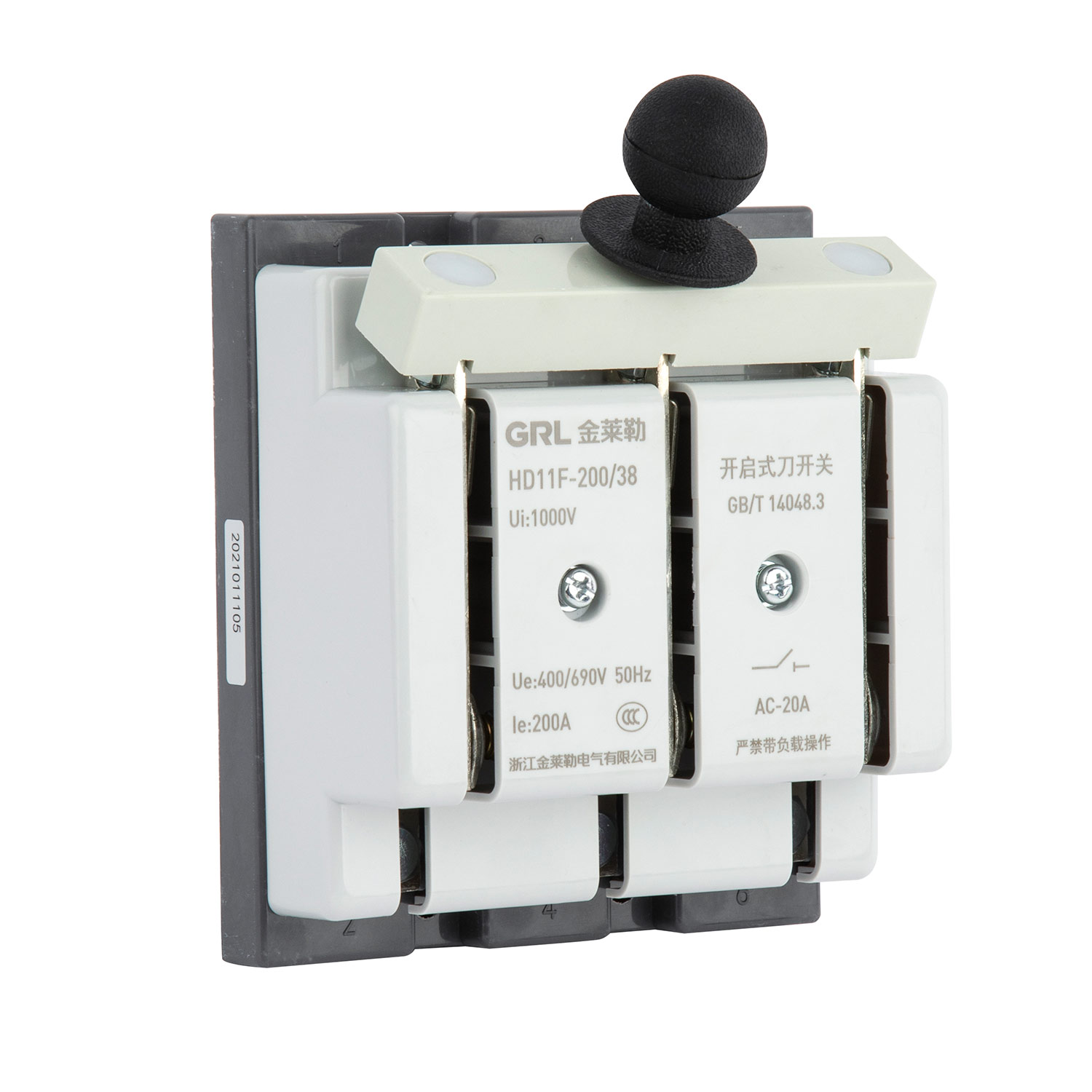

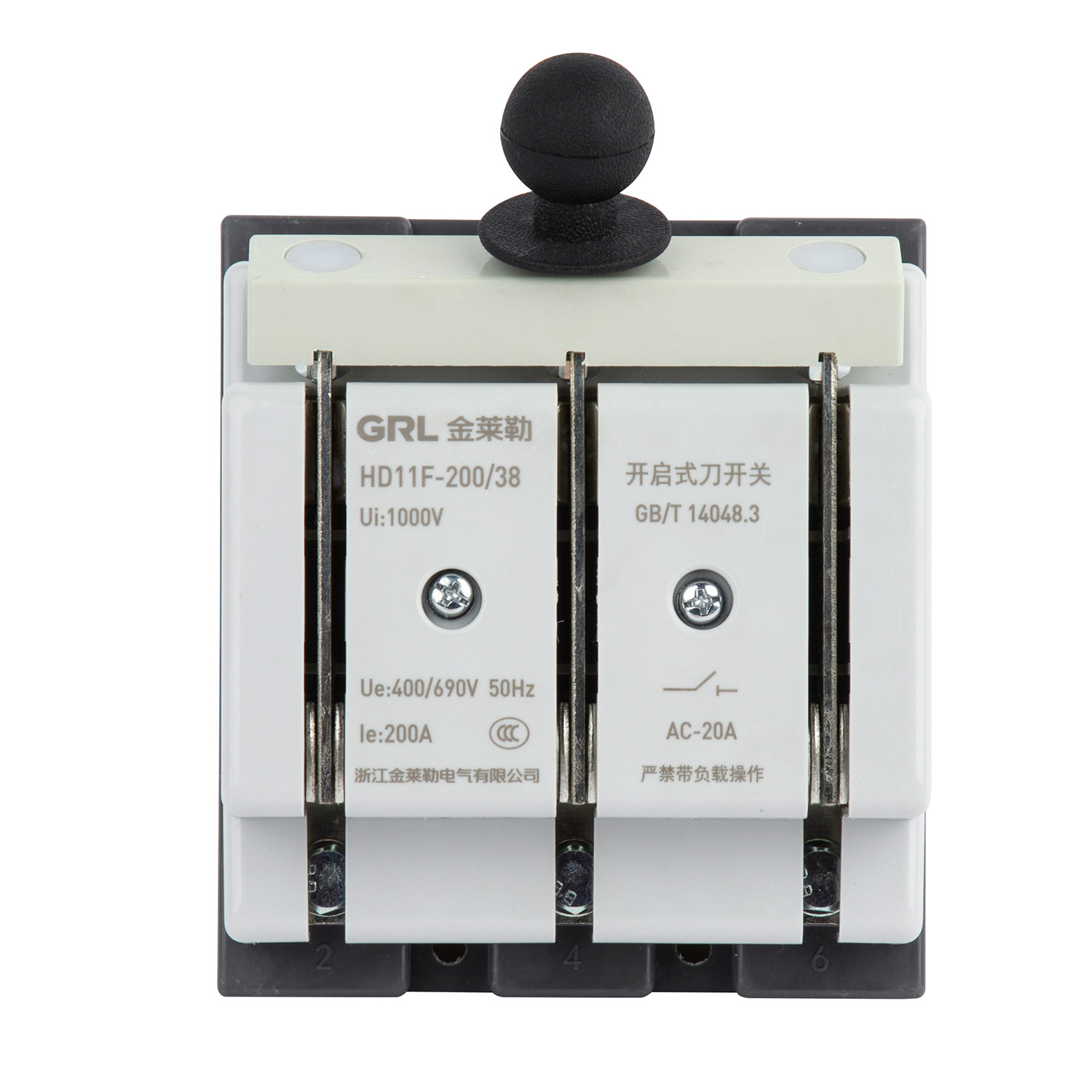

HD11F-200/38 |
200A |
|
|
3 |
HD11F-400/38 |
400A |
|
|
4 |
HD11F-630/38 |
630A |
|
|
5 |

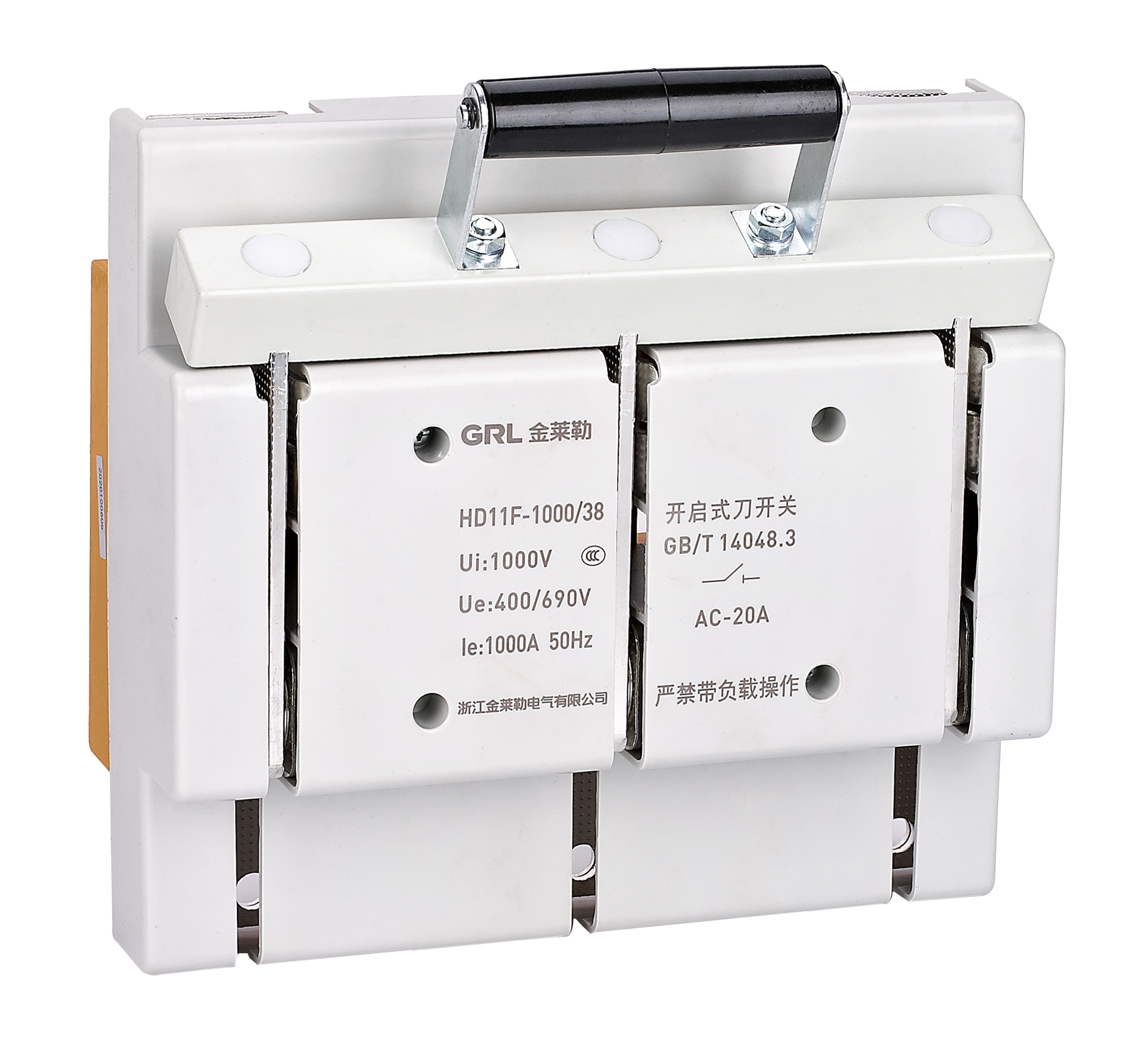

HD11F-1000/38 |
1000A |
|
|
6 |
HD11F-200/48 |
200A |
|
|
7 |
HD11F-400/48 |
400A |
|
|
8 |
HD11F-630/48 |
630A |

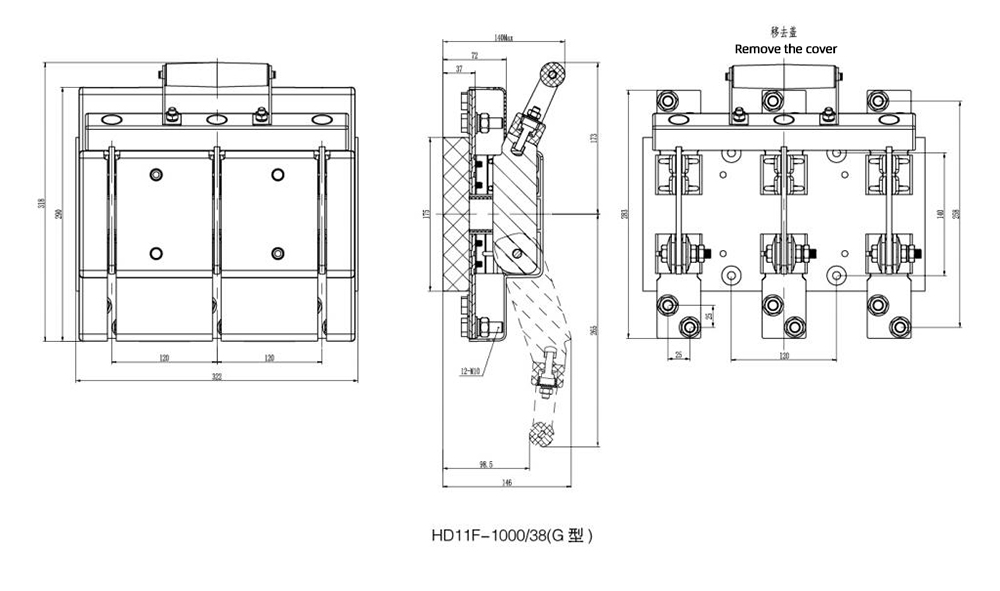

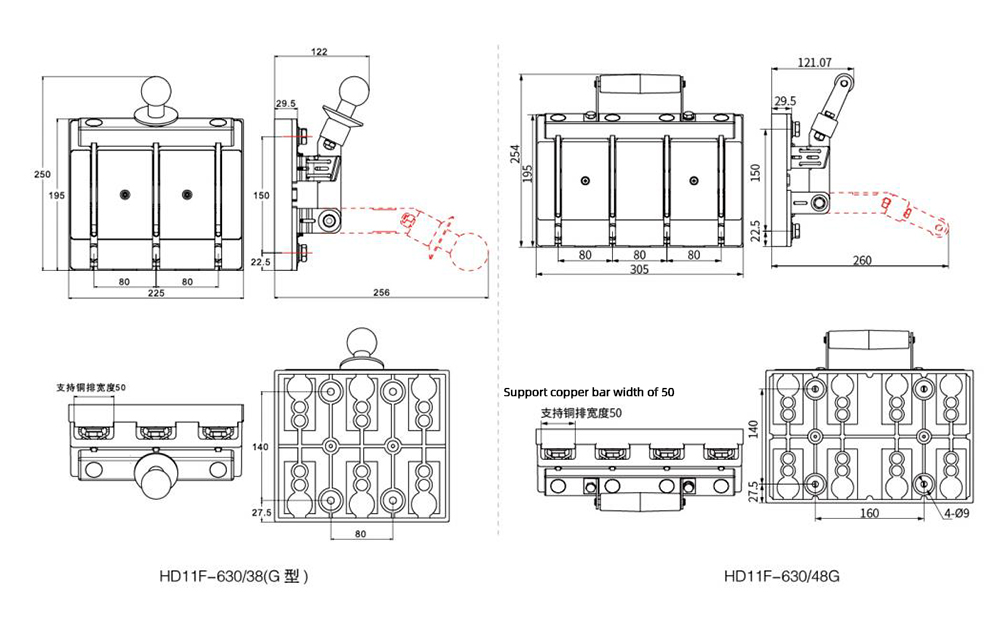

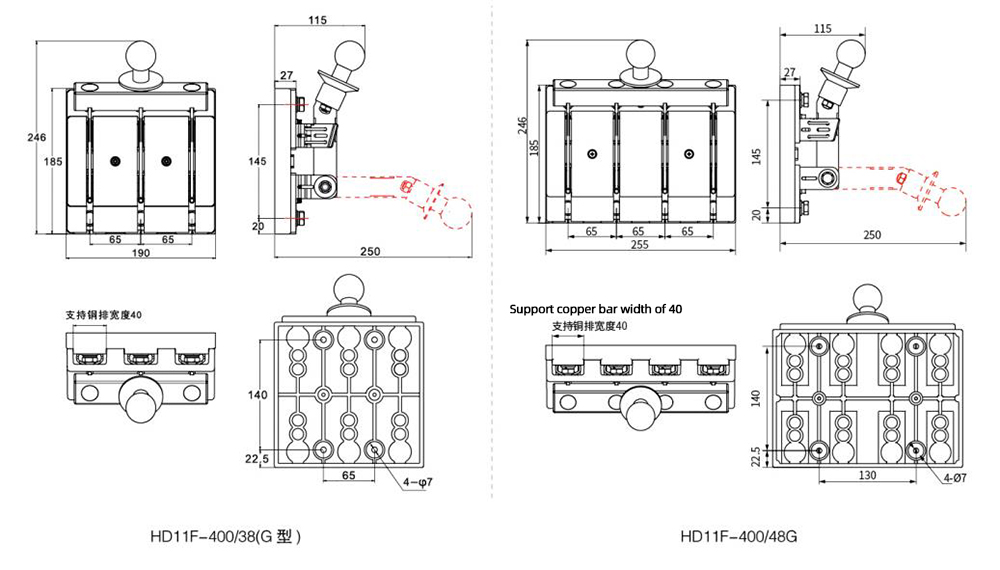

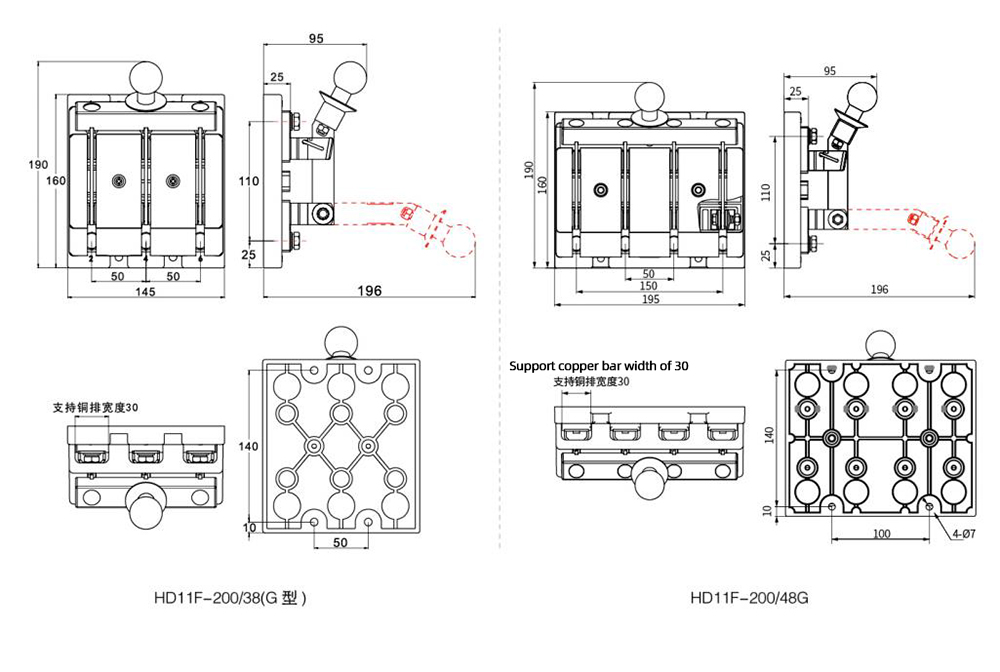

Измерение
Параметры
| Тепловой токIth/A（A） | 250 | 400 | 630 | 1000 | |
| Номинальный ток Ie（A） | 100/160 | 200/250 | 400 | 630 | 1000 |
|
Номинальное напряжение изоляции (В) |
1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное напряжение (В) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 |
| Время электрической выносливости (次) | 8000 | 8000 | 5000 | 5000 | 3000 |
| 1s Номинальный кратковременно выдерживаемый ток (кА) | 6 | 10 | 15 | 12 | 25 |
| Рабочая сила (Н) | ≤100 | ≤150 | ≤150 | ≤250 | ≤250 |

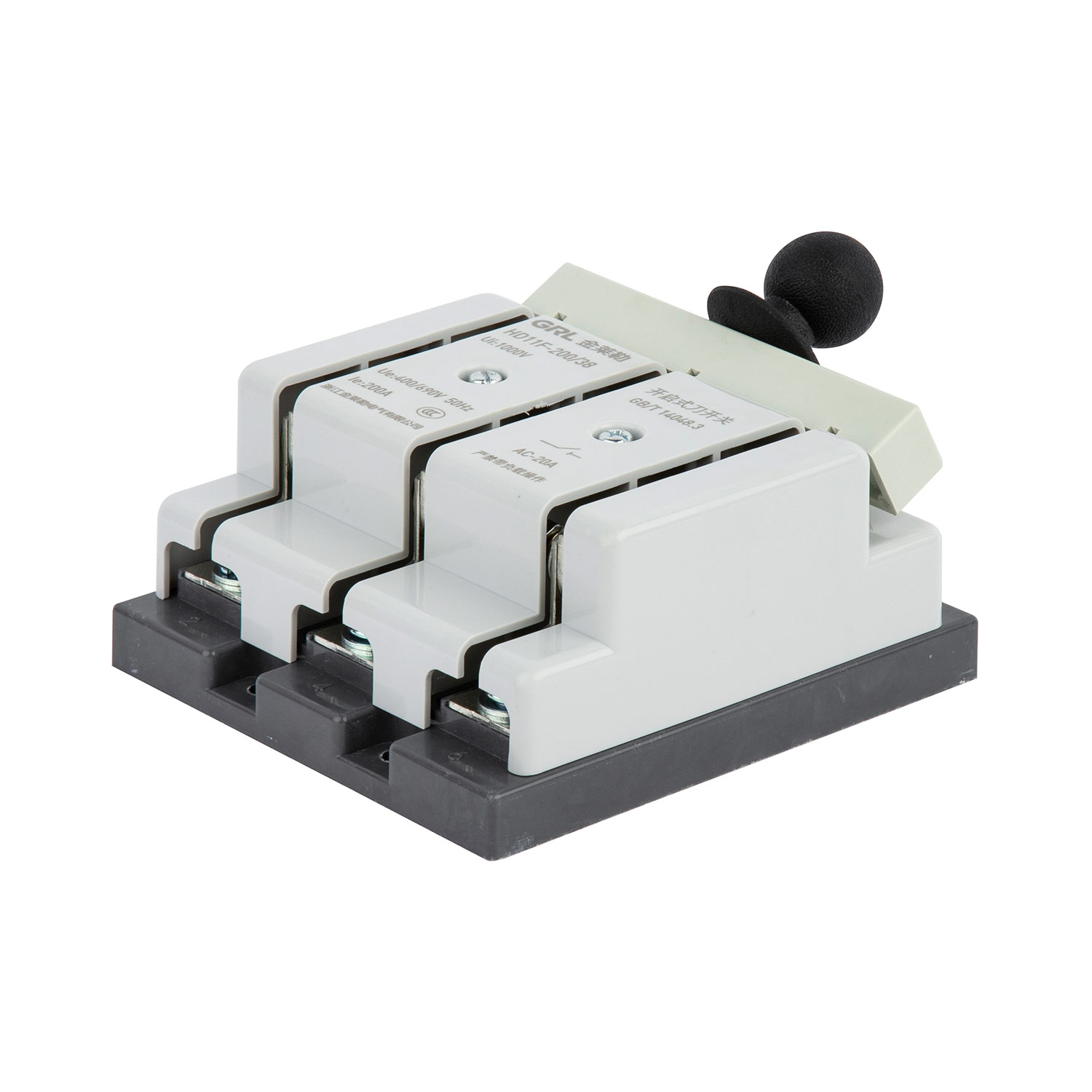

Компоненты ножевого переключателя HD11FG
Введение
Рубильник HD11 подходит для распределительных щитов переменного тока с частотой 50 Гц, номинальным напряжением до 690 В переменного тока и номинальным током до 1600 А. Используется для нечастого ручного замыкания и размыкания токовых цепей или разъединителей в распределительных щитах более низкого напряжения. Обновленный новейший рубильник улучшает характеристики личной безопасности, чтобы предотвратить случайное поражение электрическим током.
Характеристики
—— Медные (99,99%) контакты; лужение поверхности
—— С защитной крышкой
—— Ручное управление
—— Температура окружающей среды -5℃~40℃
—— рабочая высота ниже 2000 м
Помощь в выборе
—— Макс до 1600А
Один за другим 3 полюса и 4 полюса
—— Передняя проводка или задняя проводка
—— ОЭМ и ОДМ
Читай дальше что такое рубильник?
