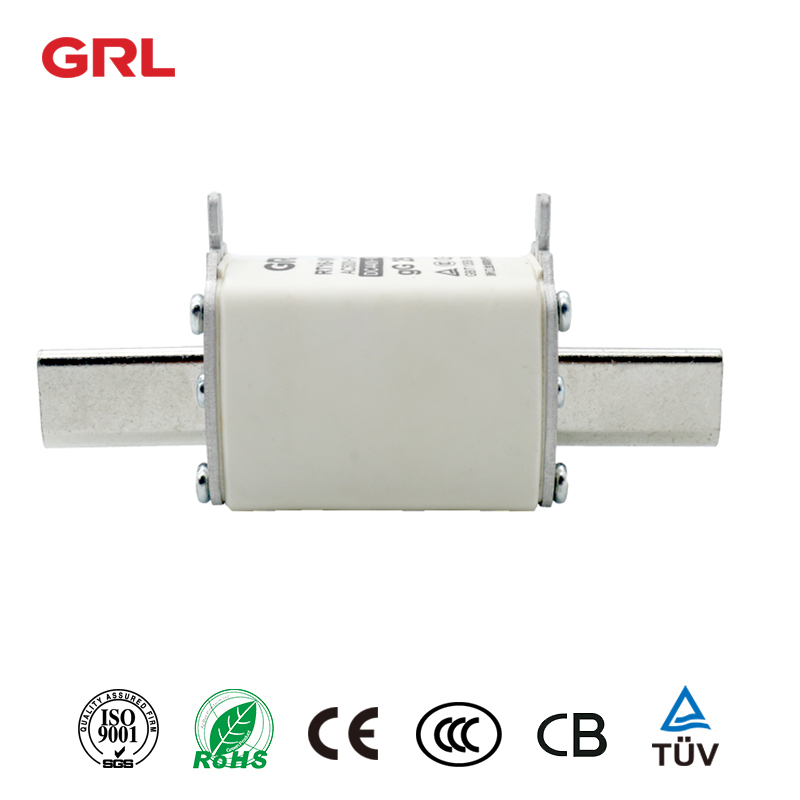

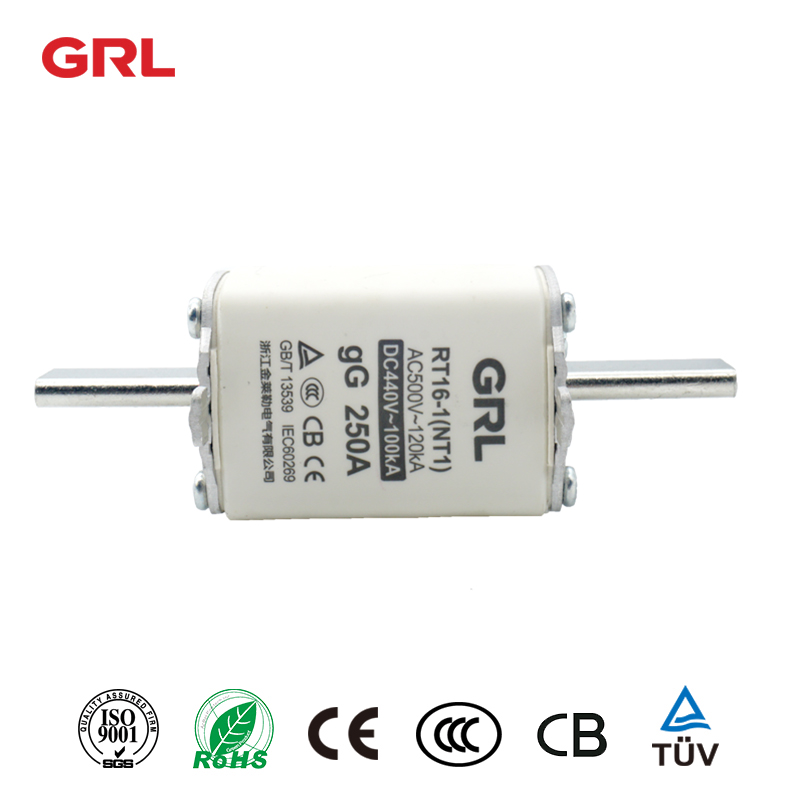

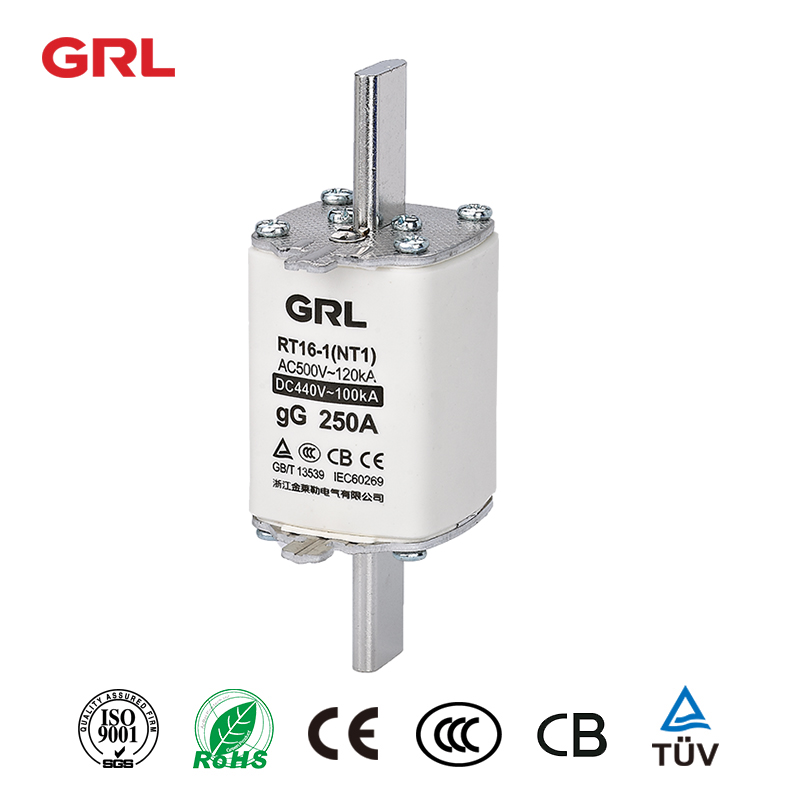

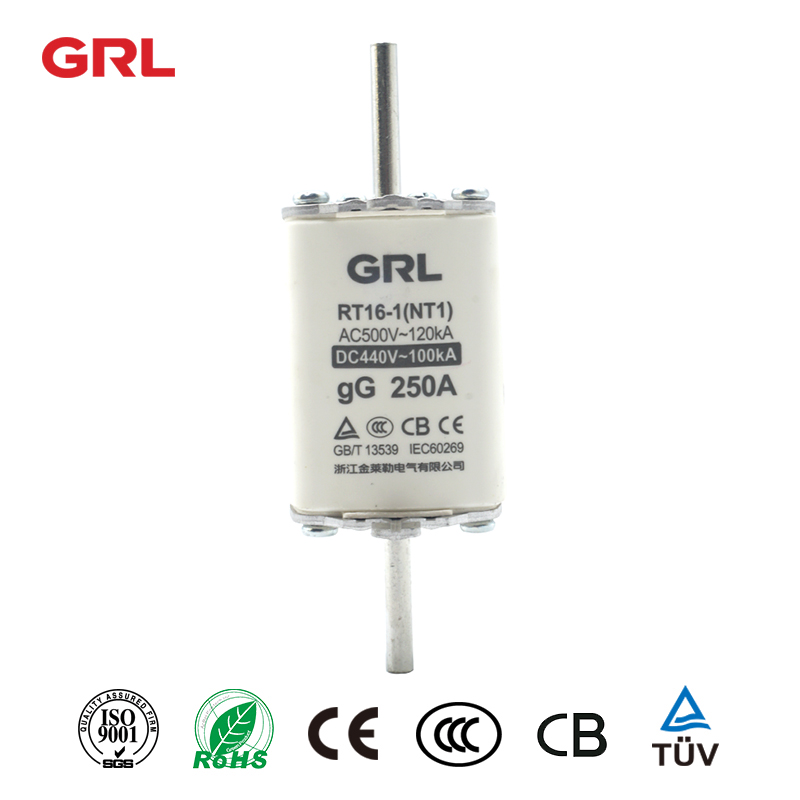

Плавкая вставка Nh1 RT16-1 Hrc Плавкая вставка с керамическим лезвием ножа

Плавкая вставка Nh1 RT16-1

Предмет номер.	Номинальный ток In	Номинальное напряжение Un	Отключающая способность (с предохранителем)
РТ16-1 (НТ1/НХ1)	В: 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 225А, 250А (500В переменного тока/440В постоянного тока); В: 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А (690В переменного тока)	500 В переменного тока 690 В переменного тока 440 В постоянного тока	120 КА (500 В переменного тока) 50 кА (690 В переменного тока) 100 кА (440 В постоянного тока)

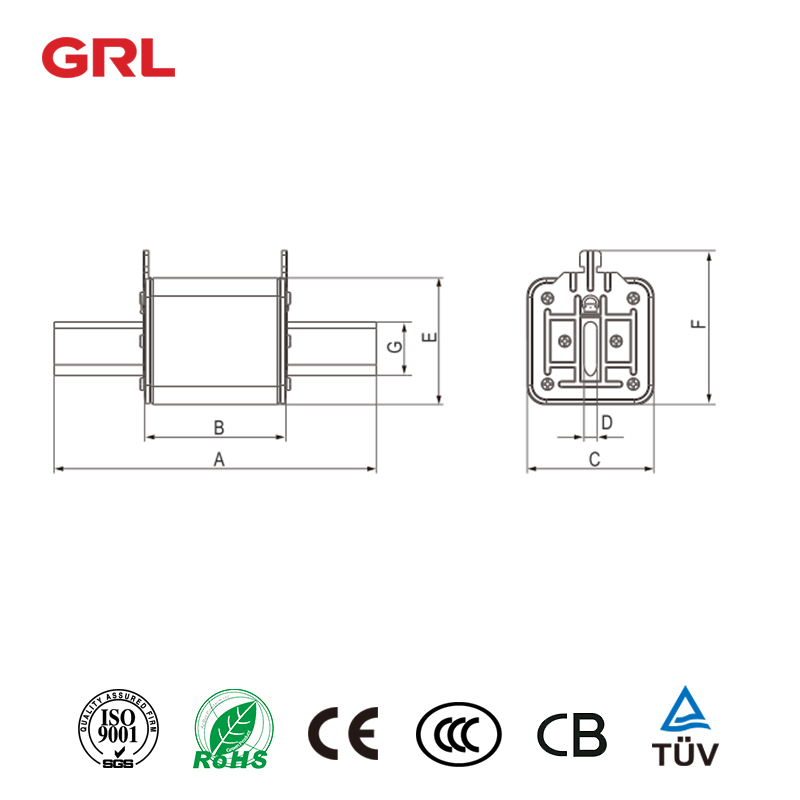

Чертежи продукта

Параметры плавкой вставки

Продукт Товар	RT16(NT/NH) Плавкая вставка
Номинальный ток	2A-630A
Номинальное напряжение	500 В переменного тока/690 В переменного тока/250 В постоянного тока
Отключающая способность (кА)	120 кА (500 В), 50 кА (690 В)
Стандарт	МЭК 60269, СЕ
Приложения	Система управления питанием, промышленное электрооборудование

Компоненты плавкой вставки

Предохранитель в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.

Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным.

Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.

Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.

Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше.

Наполнитель: GRL использует кварцевые пески высокой чистоты.

Корпус предохранителя: GRL использует высокочастотный фарфор.

NN20KWUI 001 Отчет об испытаниях RT16-1 1116_report

Отчет об испытаниях НН20МВЕК 001 РТ16-2 1116_отчет

РТ16-00 (NT00, NH00) ТУВ

РТ16-3 (НТ, NH3) ТУФ

Наличие предохранителей в цепях важно по ряду причин, включая безопасность, защиту оборудования и предотвращение пожаров.

1. Безопасность: предохранители в первую очередь предназначены для защиты электрических цепей от перегрузок, коротких замыканий и других электрических неисправностей, которые могут вызвать пожары, взрывы или другие опасные ситуации. Плавкая вставка

Прерывая подачу тока в случае неисправности, предохранители могут предотвратить перегрев электрических компонентов и устройств и привести к повреждению или травме. Плавкая вставка

2. Защита оборудования. Помимо обеспечения безопасности человека, предохранители необходимы для защиты электрооборудования от повреждений, вызванных чрезмерным током. Размыкая цепь до того, как ток достигнет уровней, которые могут повредить компоненты, предохранители могут помочь продлить срок службы электрических устройств и предотвратить дорогостоящий ремонт или замену.

3. Предотвращение пожара: перегруженные или короткозамкнутые электрические цепи могут выделять достаточно тепла, чтобы вызвать пожар, который может иметь разрушительные последствия для людей и имущества. Предохранители могут предотвратить такие возгорания, разорвав цепь до того, как ток достигнет опасного уровня, что снижает риск возгорания электричества.

4. Изоляция цепей. Предохранители также могут обеспечивать изоляцию отдельных цепей в более крупной системе, что упрощает поиск и устранение неисправностей и ремонт. Встраивая предохранители в отдельные ветви цепи, можно локализовать неисправности и устранить их, не нарушая работы всей системы.

В целом наличие предохранителей в цепях имеет решающее значение для обеспечения безопасной и надежной работы электрических систем. Предохранители обеспечивают защиту от широкого спектра электрических неисправностей, от перегрузок до коротких замыканий, и являются важным компонентом современных электрических систем.

Прерывая подачу тока в случае неисправности, предохранители могут помочь предотвратить пожар, защитить оборудование и обеспечить безопасность человека, что делает их жизненно важной частью электрической инфраструктуры. Плавкая вставка
