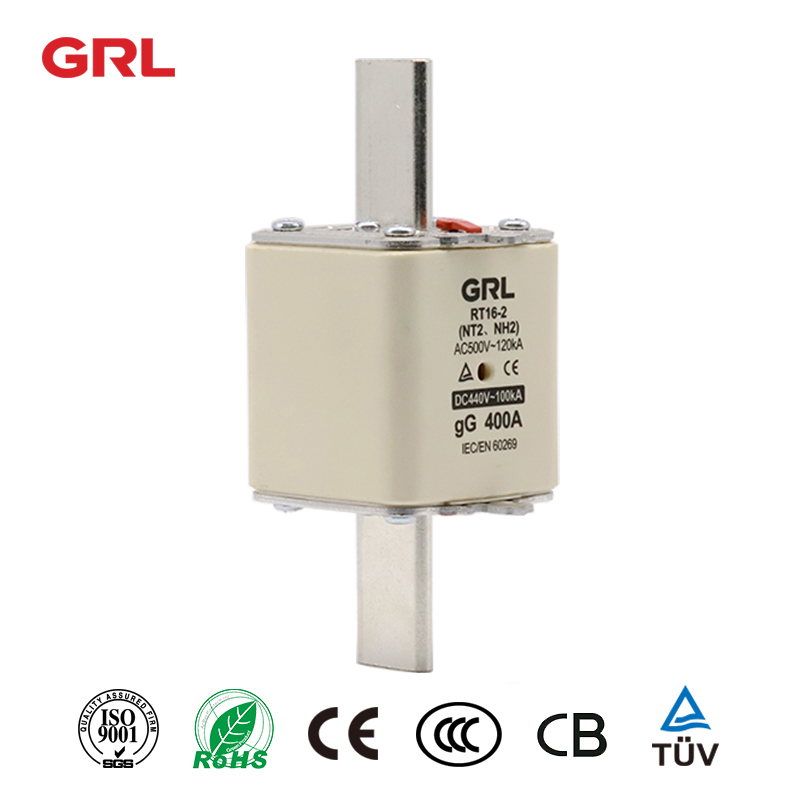

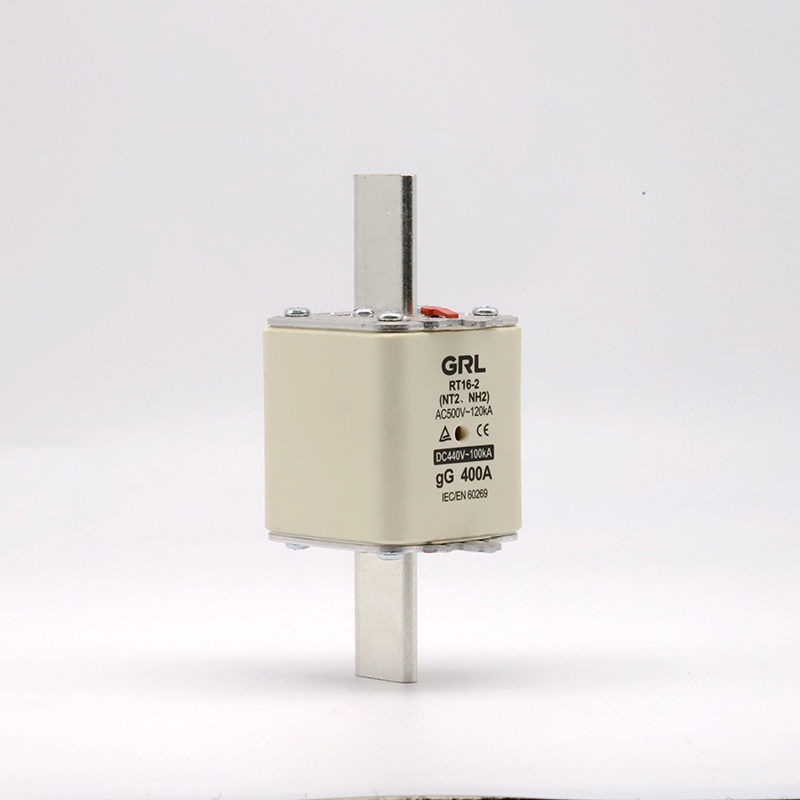

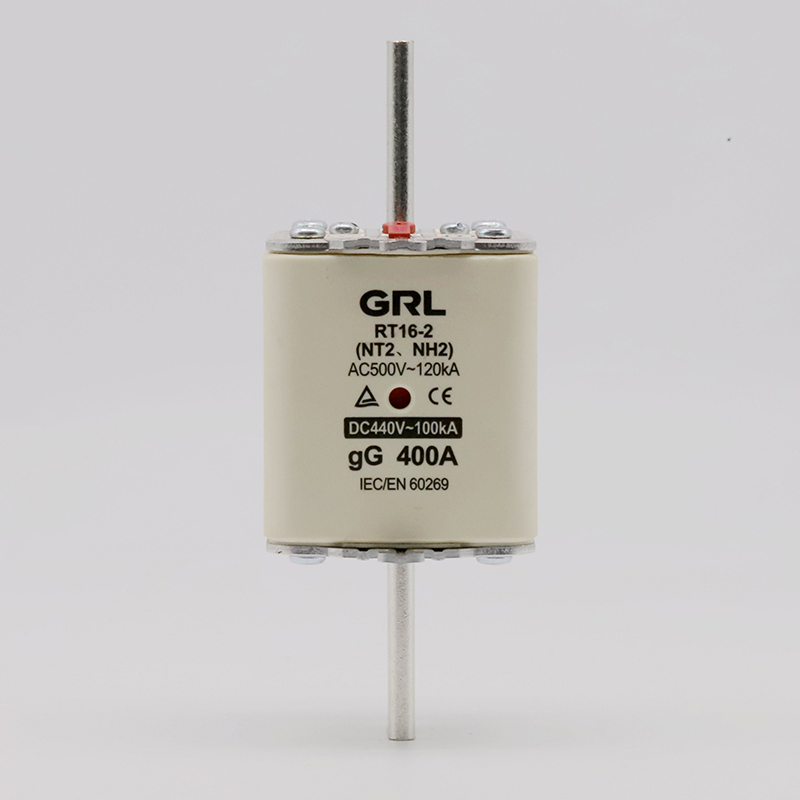

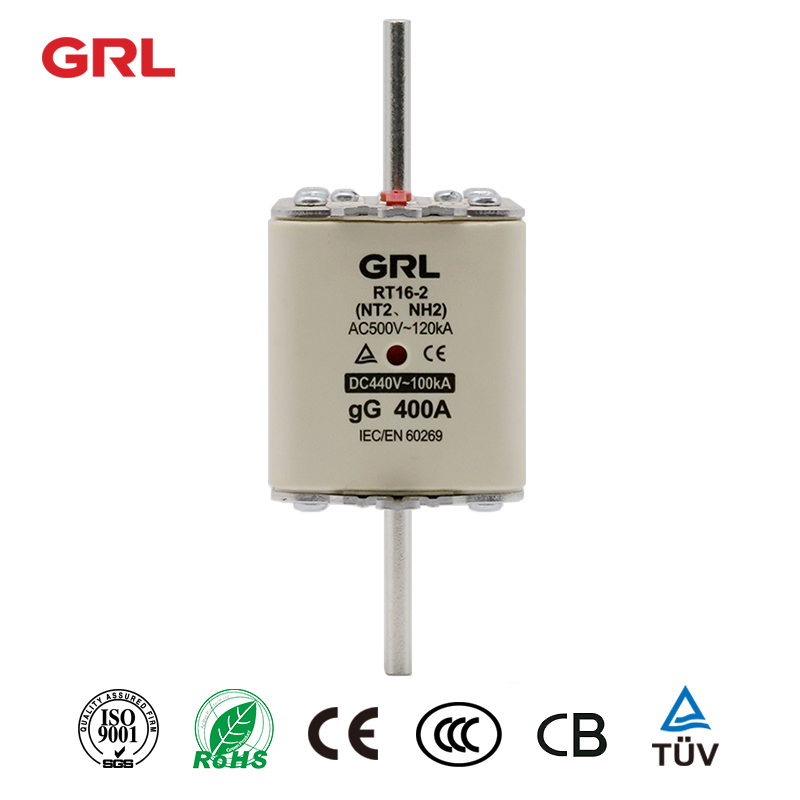

Замена плавкой вставки Nh2 RT16-2 с двойным индикатором Плавкая вставка с керамическим ножом Hrc

Замена плавкой вставки Nh2 RT16-2

Предмет номер.	Номинальный ток In	Номинальное напряжение Un	Отключающая способность (с предохранителем)
РТ16-2 (НТ2/NH2)	В: 80А, 100А, 125А, 160А, 200А, 250А, 315А, 350А, 400А (500В переменного тока/440В постоянного тока); В: 80А, 100А, 125А, 160А, 200А, 250А, 315А (690В переменного тока)	500 В переменного тока 690 В переменного тока 440 В постоянного тока	120 КА (500 В переменного тока) 50 кА (690 В переменного тока) 100 кА (440 В постоянного тока)

Чертежи продукта

Параметры плавкой вставки

Продукт Товар	RT16(NT/NH) Плавкая вставка
Номинальный ток	2А-630А
Номинальное напряжение	500 В переменного тока/690 В переменного тока/250 В постоянного тока
Отключающая способность (кА)	120 кА (500 В), 50 кА (690 В)
Стандарт	МЭК 60269, СЕ
Приложения	Система управления питанием, промышленное электрооборудование

Компоненты плавкой вставки

Предохранитель в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.

Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным.

Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.

Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.

Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше.

Наполнитель: GRL использует кварцевые пески высокой чистоты.

Корпус предохранителя: GRL использует высокочастотный фарфор.

NN20KWUI 001 RT16-1 test report 1116_report

NN20MVEK 001 RT16-2 test report 1116_report

RT16-00（NT00、NH00）TUV

RT16-3（NT、NH3）TUV

От чего зависит номинальный ток предохранителя?

Номинальный ток предохранителя связан с максимальной величиной тока, которую предохранитель может безопасно выдержать без разрыва цепи или перегорания. Он также известен как «номинальный ток» или «номинальный ток» предохранителя.

Номинальный ток обычно указывается в амперах (А) и указывается на самом предохранителе или упоминается в документации на предохранитель. Замена плавкой вставки

Предохранители предназначены для защиты электрических цепей от перегрузки по току или короткого замыкания, которые потенциально могут повредить оборудование или стать причиной поражения электрическим током. Замена плавких вставок

Когда ток, протекающий через предохранитель, превышает его номинальный ток, предохранитель нагревается и в конечном итоге плавится или «перегорает», размыкая цепь и прерывая протекание тока. Это помогает предотвратить повреждение цепи или подключенных устройств. Замена плавкой вставки

Выбор предохранителя с соответствующим номинальным током важен для обеспечения надлежащей защиты цепи. Номинальный ток предохранителя следует выбирать так, чтобы он был немного выше ожидаемого нормального рабочего тока цепи, но ниже максимального тока, который может выдержать цепь.

Выбор предохранителя со слишком низким номинальным током может привести к частым ложным срабатываниям или перегоранию, в то время как выбор предохранителя со слишком высоким номинальным током может не обеспечить адекватной защиты от условий перегрузки по току.

Важно ознакомиться со спецификациями и рекомендациями производителя, чтобы определить правильный номинальный ток для предохранителя в данном приложении. Замена плавкой вставки.
