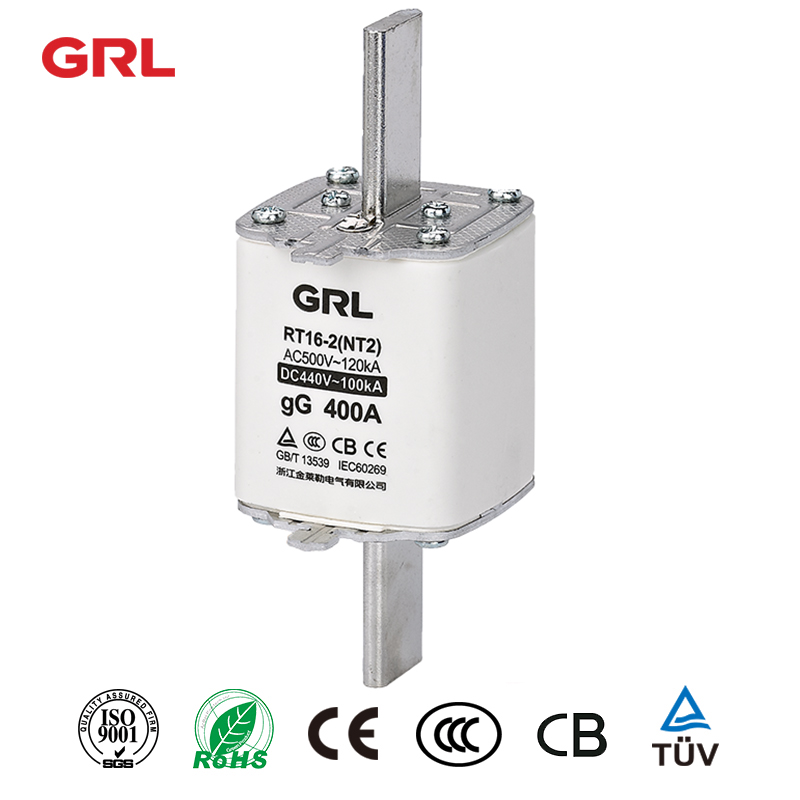

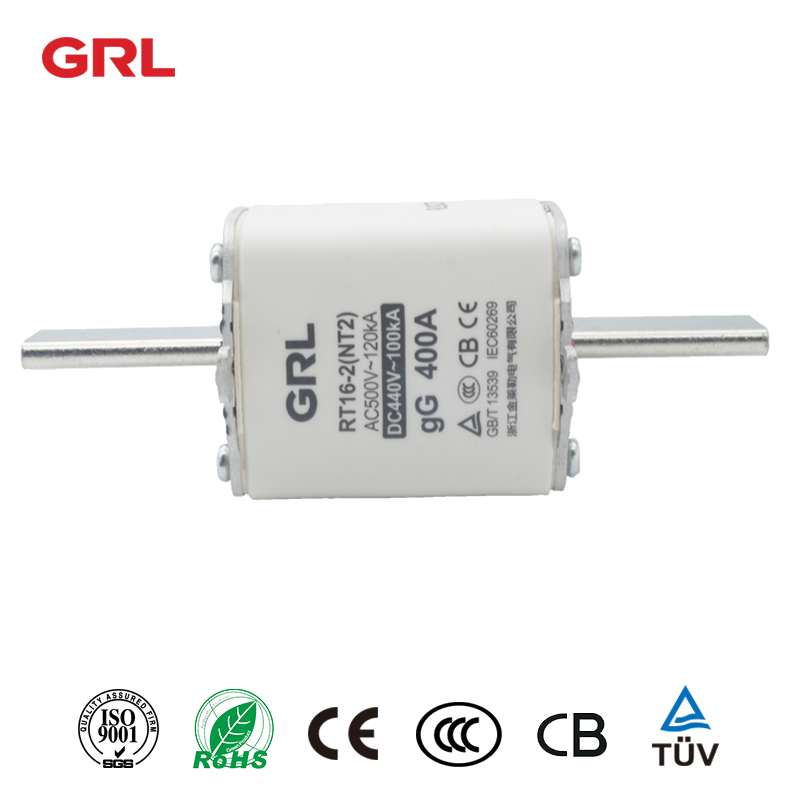

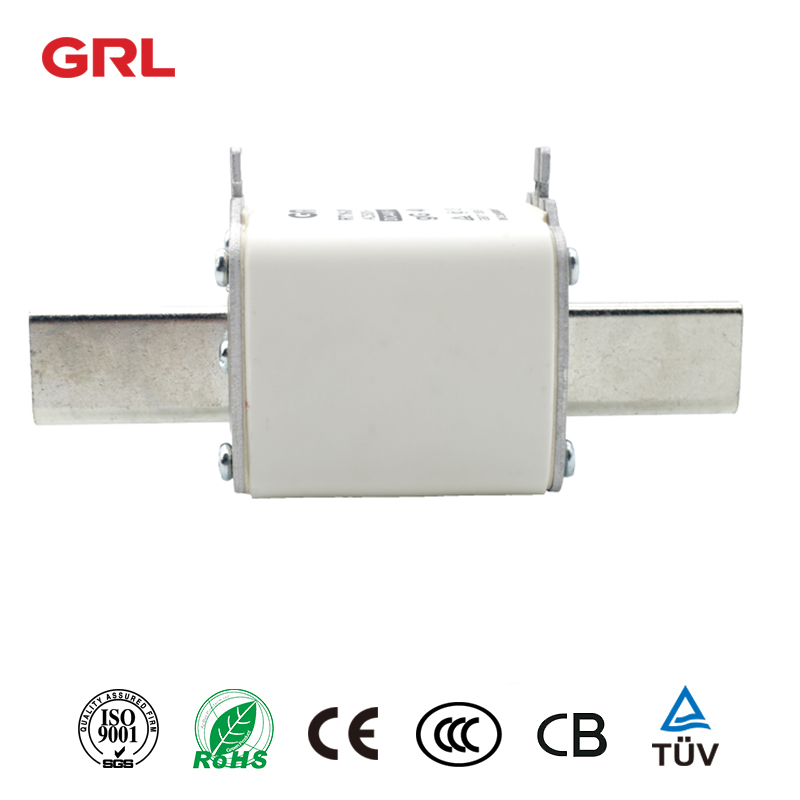

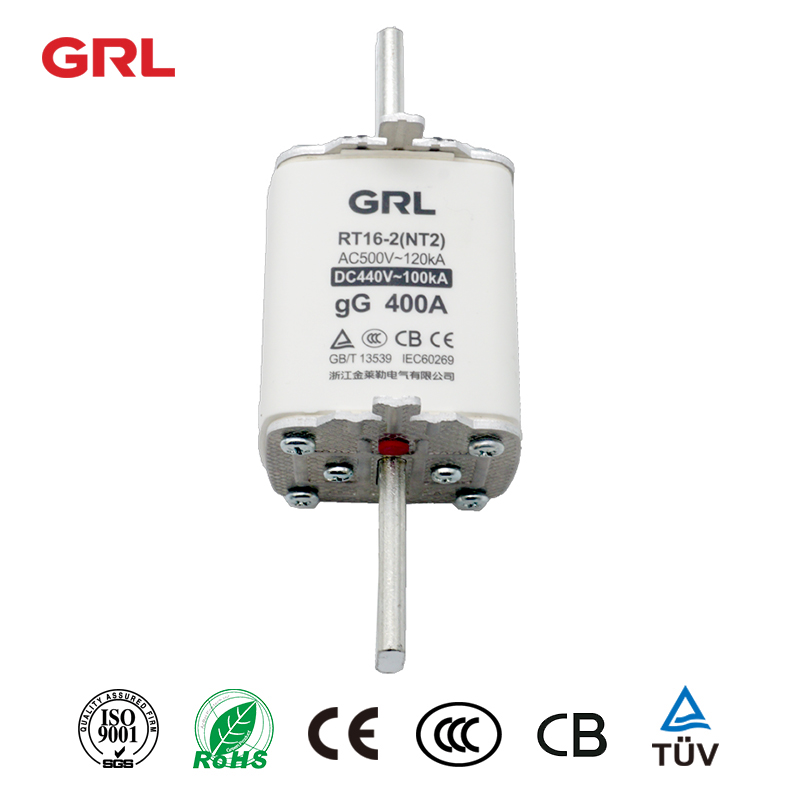

Плавкая вставка Nh2 autozone RT16-2 Hrc Плавкая вставка с керамическим лезвием ножа

Плавкая вставка Нх2 автозона РТ16-2

Предмет номер.	Номинальный ток In	Номинальное напряжение Un	Отключающая способность (с предохранителем)
РТ16-2 (НТ2/NH2)	В: 80А, 100А, 125А, 160А, 200А, 250А, 315А, 350А, 400А (500В переменного тока/440В постоянного тока); В: 80А, 100А, 125А, 160А, 200А, 250А, 315А (690В переменного тока)	500 В переменного тока 690 В переменного тока 440 В постоянного тока	120 КА (500 В переменного тока) 50 кА (690 В переменного тока) 100 кА (440 В постоянного тока)

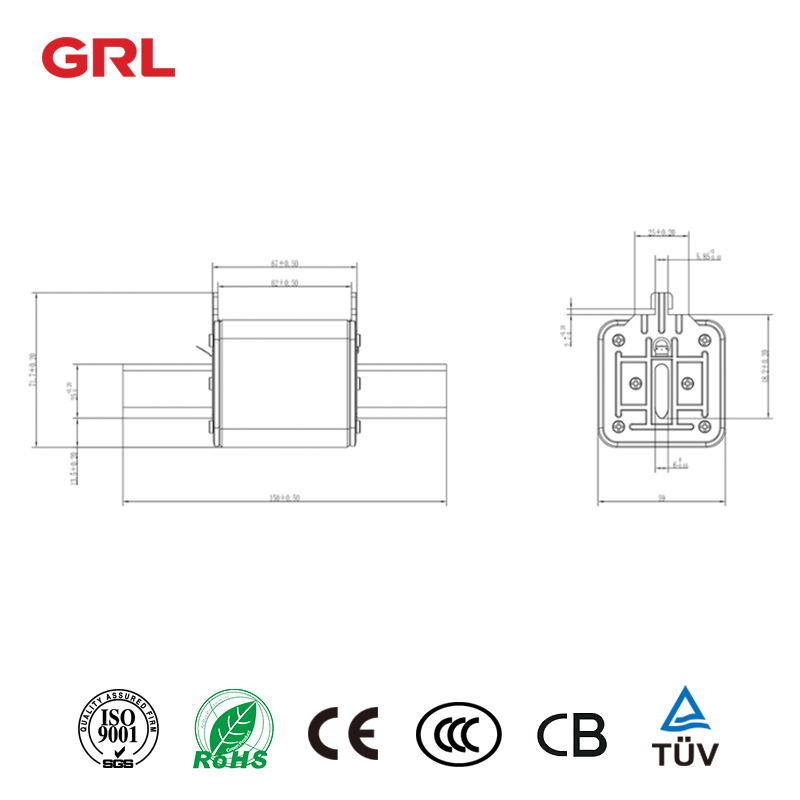

Чертежи продукта

Параметры плавкой вставки

Продукт Товар	RT16(NT/NH) Плавкая вставка
Номинальный ток	2A-630A
Номинальное напряжение	500 В переменного тока/690 В переменного тока/250 В постоянного тока
Отключающая способность (кА)	120 кА (500 В), 50 кА (690 В)
Стандарт	МЭК 60269, СЕ
Приложения	Система управления питанием, промышленное электрооборудование

Компоненты плавкой вставки

Предохранитель в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.

Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным.

Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.

Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.

Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше. плавкая вставка автозона

Наполнитель: GRL использует кварцевые пески высокой чистоты.

Корпус предохранителя: GRL использует высокочастотный фарфор.

NN20KWUI 001 Отчет об испытаниях RT16-1 1116_report

Отчет об испытаниях НН20МВЕК 001 РТ16-2 1116_отчет

РТ16-00 (NT00, NH00) ТУВ

РТ16-3 (НТ, NH3) ТУФ

Плавкие предохранители представляют собой электрические предохранительные устройства, предназначенные для защиты электрических систем от перегрузок по току. Они состоят из тонкой проволоки или металлической полосы, которая плавится, когда ток превышает номинальное значение, разрывая цепь и предотвращая дальнейшее повреждение. плавкая вставка автозона

Предохранители можно найти в самых разных областях применения, от бытовой электроники до промышленного оборудования. плавкая вставка автозона

Изготовление предохранителя начинается с выбора материалов для плавкого элемента, металлической проволоки или полосы, которые расплавятся и разорвут цепь, когда ток превысит заданный уровень. плавкая вставка автозона

Выбор материала зависит от области применения и желаемых рабочих характеристик предохранителя, таких как время задержки перед плавлением и скорость реакции на сверхтоки.

Обычные материалы, используемые для плавких элементов, включают медь, серебро и алюминий. Медь часто используется для приложений с низким напряжением, а серебро используется для приложений с высоким током из-за его низкого сопротивления и высокой температуры плавления.

Алюминий легкий и экономичный, что делает его идеальным для использования в автомобильной и бытовой электронике.

После того, как материал для плавкого элемента выбран, из него формуют тонкую проволоку или полоску. Затем провод или полоса покрывают слоем изоляции, чтобы защитить его от окружающей среды и предотвратить нежелательное взаимодействие с другими компонентами в цепи.

Следующим шагом в формировании плавкого предохранителя является сборка корпуса плавкого предохранителя, который обычно состоит из двух металлических торцевых колпачков или наконечников, обжатых на концах плавкого элемента.

Торцевые заглушки или наконечники изготавливаются из материалов, совместимых с плавким элементом, и предназначены для обеспечения безопасного и надежного соединения между предохранителем и цепью.

После того, как корпус предохранителя собран, он испытывается, чтобы убедиться, что он соответствует требуемым рабочим характеристикам, таким как номинальный ток, напряжение и выдержка времени. Тестирование может включать воздействие на предохранитель различных перегрузок по току и измерение времени, необходимого плавкому элементу для расплавления и разрыва цепи.

Предохранители доступны в широком диапазоне размеров и номиналов, от небольших предохранителей для поверхностного монтажа, используемых в бытовой электронике, до больших предохранителей, используемых в промышленном оборудовании. Размер и номинал предохранителя зависят от тока и напряжения защищаемой цепи, а также от желаемого уровня защиты и времени срабатывания.

Таким образом, формирование плавкого предохранителя представляет собой многоэтапный процесс, который включает в себя выбор материалов, формирование элемента плавкого предохранителя, сборку корпуса плавкого предохранителя и испытания, чтобы убедиться, что он соответствует требуемым рабочим характеристикам.

Предохранители являются важными устройствами безопасности, которые защищают электрические системы от перегрузок по току, и доступны в широком диапазоне размеров и номиналов для удовлетворения потребностей различных приложений. плавкая вставка автозона
