DNRX2-1000 Плавкая вставка Аварийный импульс
№ заказа.:
№ модели: DNRX2-1000
Параметры импактора с сигнализацией предохранителя
| Название и описание | Импактор предохранителя сигнализации |
| Номинальное напряжение В | AC1000V |
| Минимальное рабочее напряжение В | 12 |
| Подходящий предохранитель | ДНРХ1Д-1000 |
Параметры малого микропереключателя
| Номинальное рабочее напряжение В | 250В |
| Механическая жизнь (раз) | 200000 |
| Номинальный ток А | 1 |
| Эталонный стандарт | ГБ/т 13539 |
Описание продукта

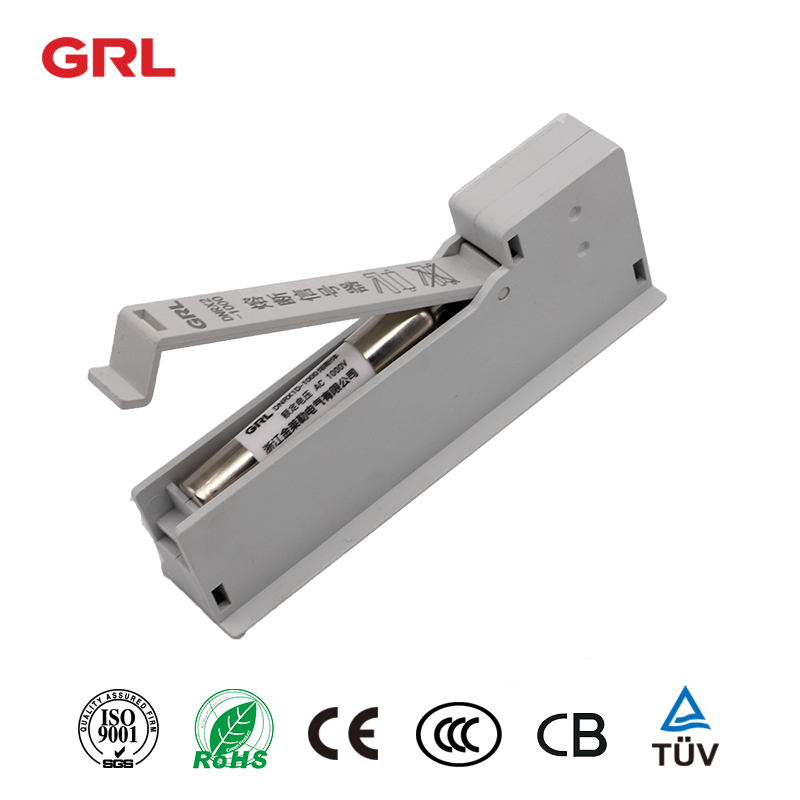

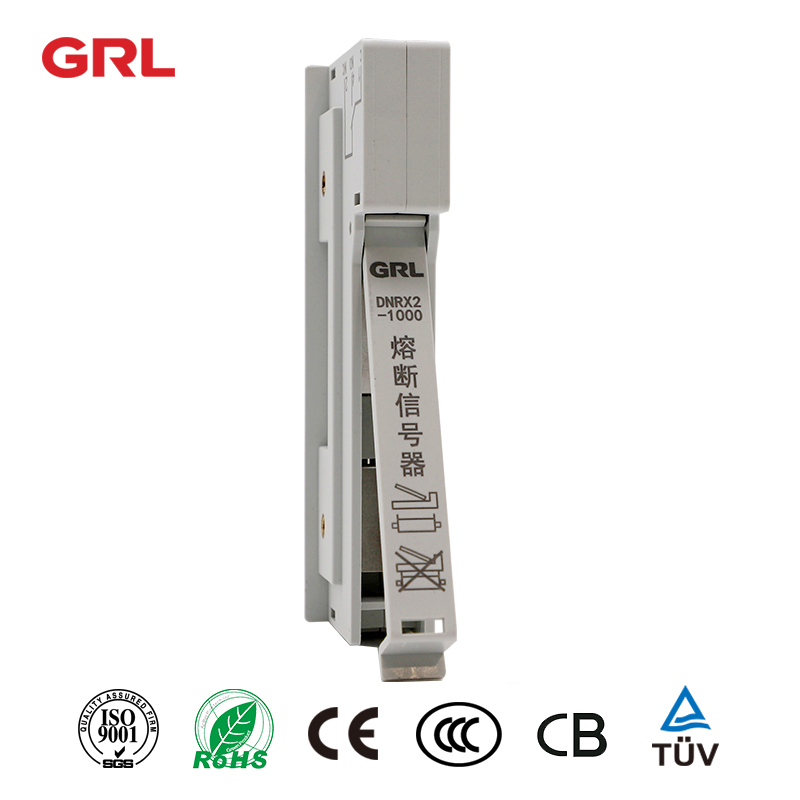

DNRX2 Fuse Alarm Impactor, номинальное напряжение AC1000V, его можно напрямую подключить к плавкой вставке параллельно, когда плавкая вставка перегорает, Fuse Alarm Impactor действует одновременно, нажимая микропереключатель, приводя в действие другие вспомогательные электрические приборы, чтобы напомнить обслуживающему персоналу обратить на это внимание.
Номер модели и значение
Чертежи продукта
Монтаж

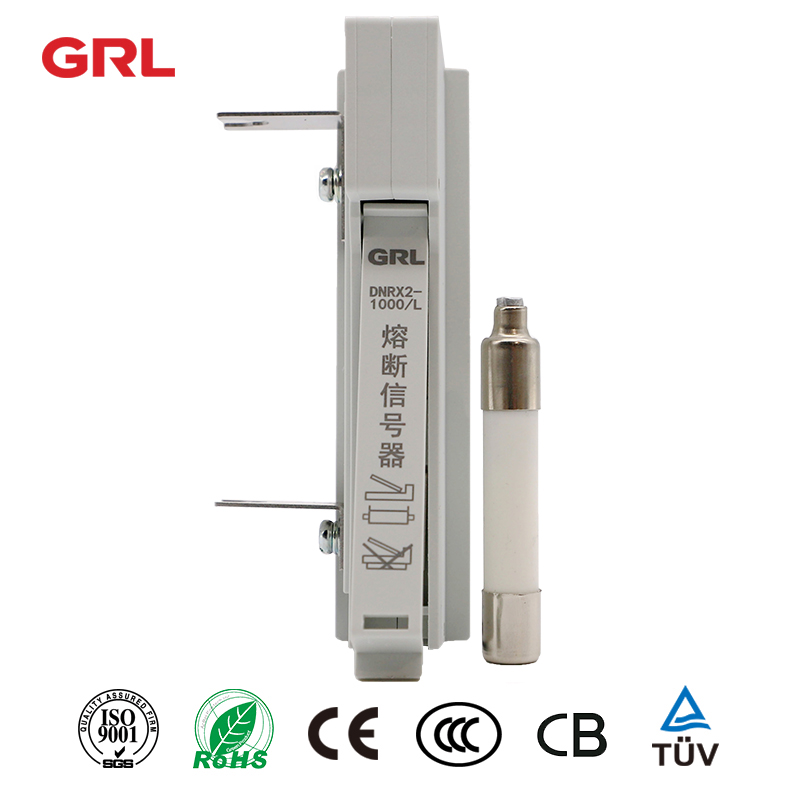

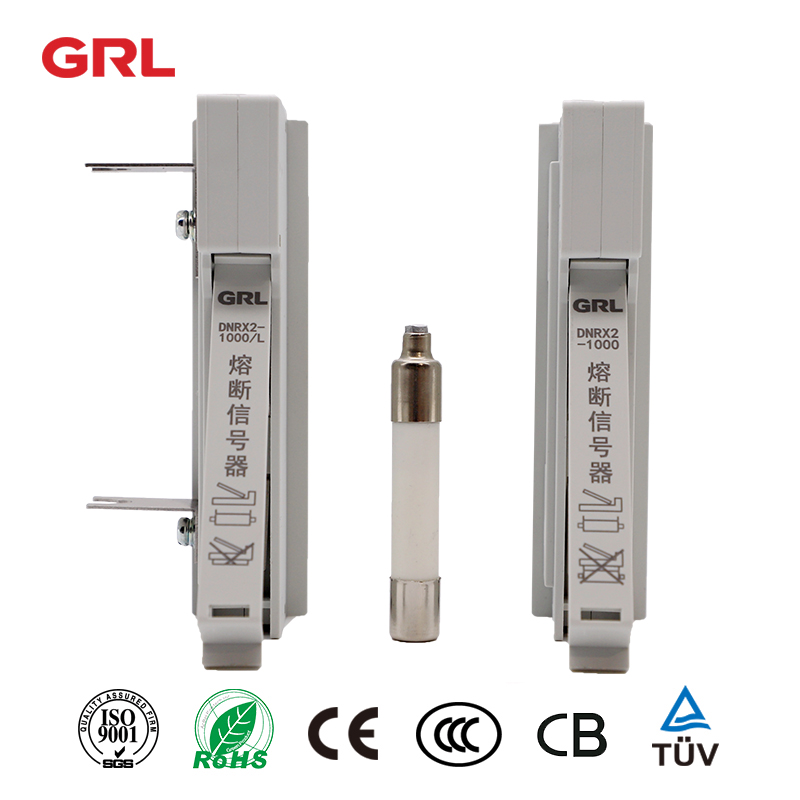

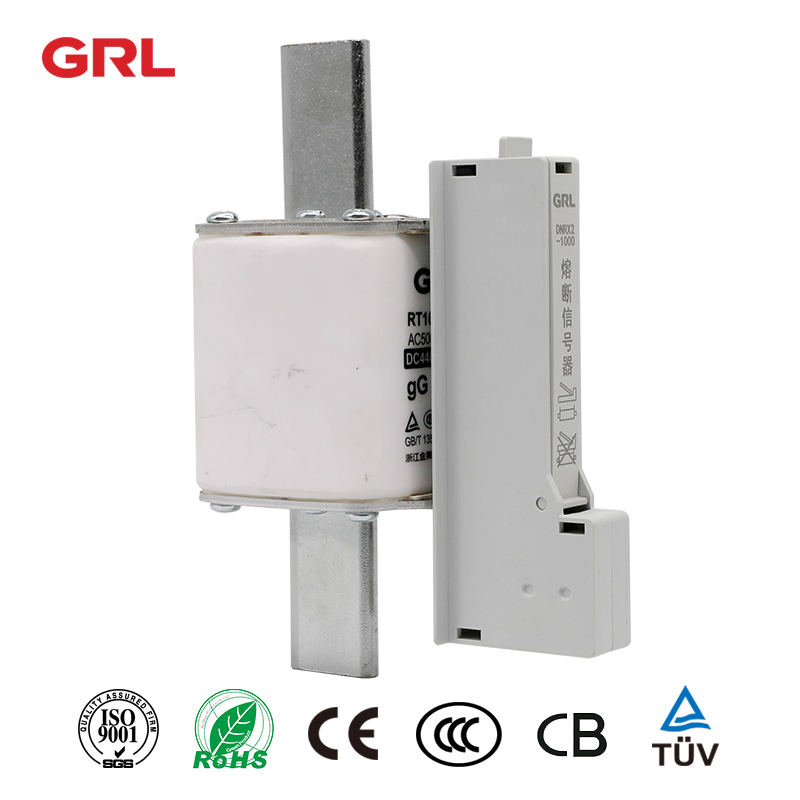

Импактор с предохранителем установлен параллельно плавкой вставке, он вставного типа, который может быть вставлен непосредственно в выступ крышки плавкой вставки, как показано на рисунке 1. Импактор с винтовым соединением предназначен для регулировки сигнала тревоги предохранителя. Соединительная пластина ударника на той же высоте, что и крышки на обоих концах плавкой вставки, ослабьте винты плавкой вставки, вставьте соединительные пластины в крышку
пластины, а затем затяните винты, как показано на рис. 2.
Кривая Диаграмма
Компоненты плавкой вставки
Предохранитель в основном состоит из крышки, вилки, ножевого контакта, плавкого элемента, наполнителя и керамического корпуса.
Крышка: GRL использует высокопрочный алюминиевый сплав. Тиснение поверхности делает изделие более красивым, а конструкция ребра жесткости делает изделие более прочным и надежным.
Вилка: GRL использует высокопрочный нейлоновый материал, более устойчивый к высоким температурам.
Knifecontact: Интегрированная конструкция, а не клепка из меди, имеет более высокую производительность и более низкий рост температуры.
Плавкий элемент: GRL использует высокоэффективную медную полосу, конструкция плавкого элемента более разумна, а отключающая способность выше.
Наполнитель: GRL использует кварцевые пески высокой чистоты.
Корпус предохранителя: GRL использует высокочастотный фарфор.
