Область применения
Предохранители-разъединители серии HR6 Предохранитель Разъединитель (далее именуемый «выключатели») в основном используются в цепях распределения электроэнергии и цепях двигателей с высоким током короткого замыкания с номинальным напряжением AC400/690 В и согласованным током нагрева до 800 А,
в качестве силовых выключателей, разъединителей, аварийных выключателей и защиты цепей, но, как правило, не используются для прямого включения и выключения одного двигателя. Этот продукт соответствует стандарту IEC60947-3GBT14048.3.
Структурные характеристики

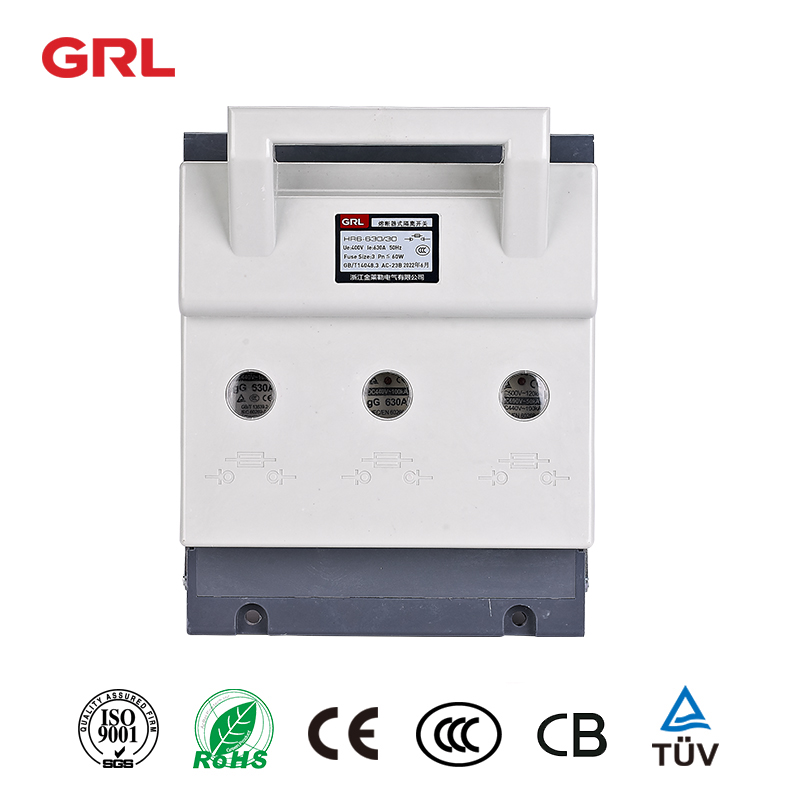

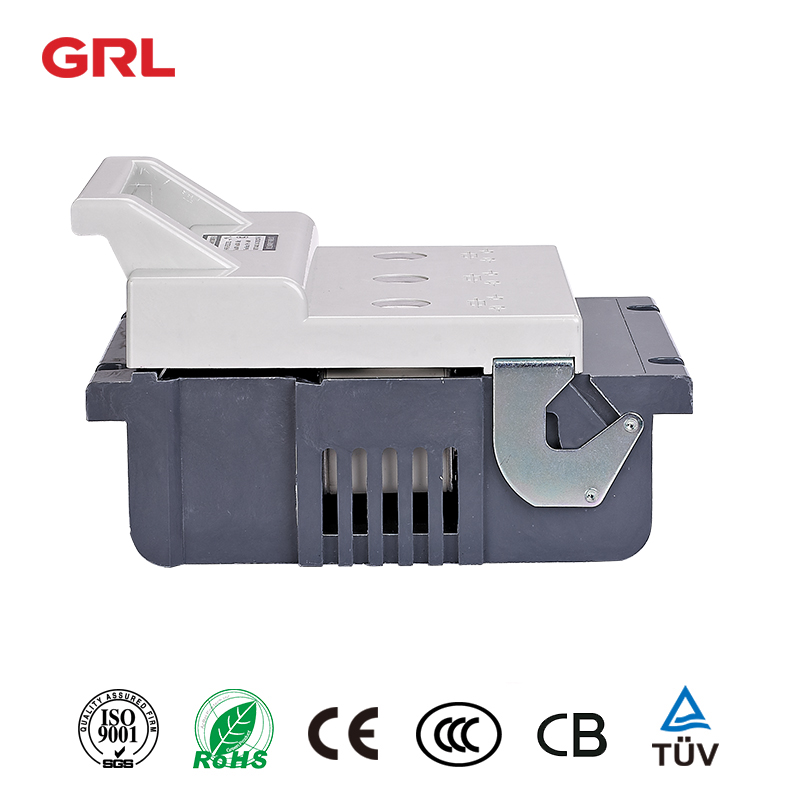

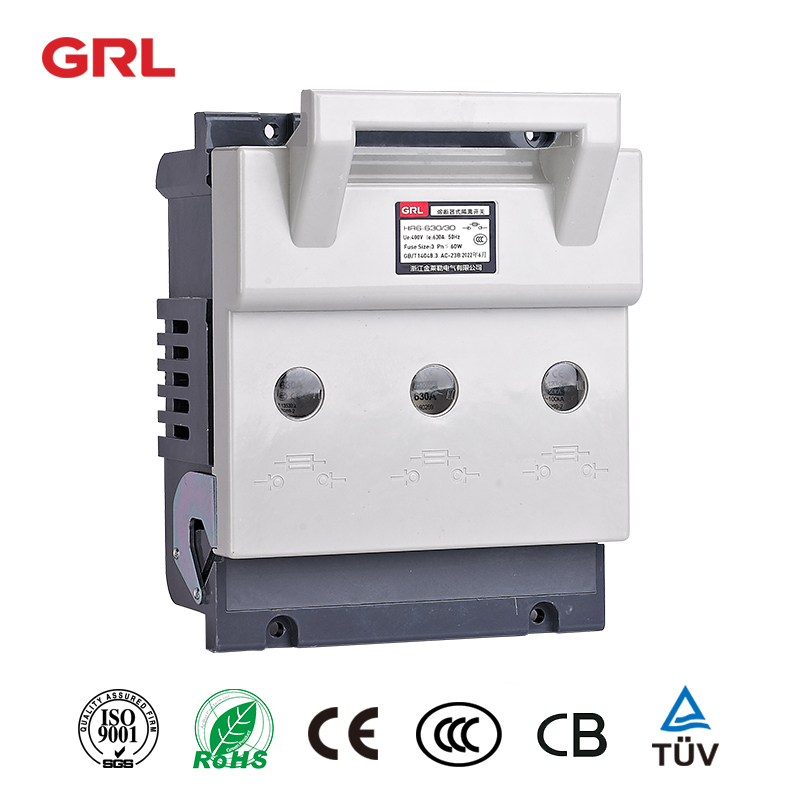

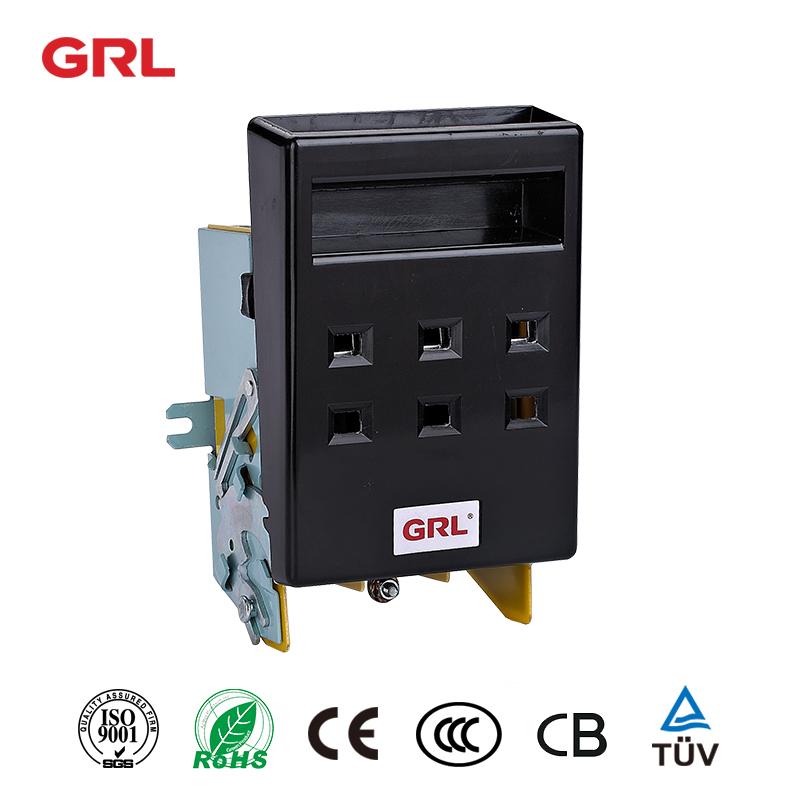

Предохранитель-разъединитель состоит из основания, крышки, дугогасительной камеры и других частей, все из которых изготовлены из устойчивого к дуге пластика с полностью пластиковой структурой.
Статический контакт установлен непосредственно на основании выключателя предохранителя, поэтому дугогасительная камера легко разбирается и собирается.
Каждая дугогасительная камера состоит из двух частей: внутренней камеры и внешней камеры. Несколько металлических решеток для гашения дуги используются для повышения способности гашения дуги и увеличения срока службы контактов.
Внутри крышки установлена плавкая вставка типа NT. Крышка может быть веерной, вращаться вдоль опорных элементов.
Он имеет большое электрическое изоляционное расстояние, соответствующее требованиям разъединителя. Крышка легко снимается с основания, что упрощает установку и замену плавкой вставки.
На нижнем сиденье есть два набора монтажных отверстий, которые могут соответствовать требованиям установки в различных распределительных шкафах и на панели.
С обеих сторон переключателя могут быть установлены вспомогательные контакты, необходимые для отправки сигналов, указывающих на состояние включения-выключения переключателя.
Нормальные условия эксплуатации и условия установки
Температура окружающего воздуха должна быть не выше +40 ℃ и не ниже – 5 ℃. Высота места установки не должна превышать 2000 м.
Влажность: при максимальной температуре +40 ℃ относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность может быть разрешена при более низких температурах, например, 90% при 20 ℃.
В случае случайного образования конденсата из-за изменений температуры должны быть приняты соответствующие меры. Уровень загрязнения окружающей среды – 3 уровень.
Предохранитель-разъединитель должен быть установлен в месте, защищенном от значительных сотрясений, ударов и вибрации, дождя и снега. При этом на месте установки не должно быть взрывоопасных сред, а в средах не должно быть газа и пыли, которые могут вызвать коррозию металла и повреждение изоляции.
Нажмите, чтобы просмотреть продукт grl DNH7-160 >>
Основные технические параметры
Соотношение соответствия между переключателем и плавкой вставкой
| Согласованная выработка тепловой энергии (A) | Модель пламегасителя | Номинальное рабочее напряжение (В) | Текущее значение расплава (A) |
| 160 | НТ00, РТ16-00 | АС-23Б 400 | 2,4,6,10,16,20,25,32,40,50,63,80,100,125,160 |
| 160 | НТ00, РТ16-00 | АС-22Б 690 | 2,4,6,10,16,20,25,32,40,50,63,80,100 |
| 250 | НТ1, РТ16-1 | АС-23Б 400 | 40,50,63,80,100,125,160,200,225,250 |
| 250 | НТ1, РТ16-1 | АС-23Б 690 | 40,50,63,80,100,125,160,200 |
| 400 | НТ2, РТ16-2 | АС-23Б 400 | 160,200,250,300,315,350,400 |
| 400 | НТ2, РТ16-2 | АС-23Б 690 | – |
| 630 | НТ3, РТ16-3 | АС-23Б 400 | 315,400,500,630 |
| 630 | НТ3, РТ16-3 | АС-23Б 690 | 315,400,500 |
| 800 | НТ3, РТ16-3 | АС-23Б 400 | 315,400,500,630,800 |
Технические параметры переключателя
| модель | HR6-160 | HR6-250 | HR6-400 | HR6-630 | HR6-800 |
| Номинальное напряжение изоляции (В) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Согласованный ток нагрева (А) | 160 | 250 | 400 | 630 | 800 |
| Номинальный рабочий ток (А) | 160 | 250 | 400 | 630 | 800 |
| Номинальный предельный ток короткого замыкания (кА) | 50 | 50 | 50 | 50 | 50 |
| Размер соответствующего предохранителя | 00 | 1 | 2 | 3 | 3 |
| класс загрязнения | 3 | 3 | 3 | 3 | 3 |
| Категория установки | III | III | III | III | III |
Примечание. Номинальное напряжение вспомогательного переключателя составляет 380 В переменного тока, согласованный ток нагрева составляет 5 А, категория использования — AC-15, а номинальная рабочая мощность — 300 ВА.
Параметры разъединителя DNH1
Если мы хотим узнать, что такое предохранительный разъединитель, сначала нам нужно взглянуть на другие определения:
Отключить означает вывести (электрическое устройство) из строя, отсоединив его от источника питания.
Предохранитель разъединителя. Устройство разъединителя представляет собой механическое устройство, отвечающее указанным требованиям к функции отключения в разомкнутом положении цепи.
Назначение разъединителя в электрической цепи – отключить все или отдельные части устройства по соображениям безопасности путем отделения устройства или его части от каждого источника электроэнергии.
Предохранитель разъединителя. Разъединитель — это механическое коммутационное устройство, способное включать, проводить и отключать ток в нормальных условиях цепи, которые могут включать определенные условия рабочей перегрузки, или в определенных ненормальных условиях цепи (например, короткие замыкания) в течение определенного периода времени. .
Что такое выключатель с плавким предохранителем?
Предохранитель разъединителя. Разъединитель — это коммутационное устройство, которое вручную переключает/изолирует нагрузки и распределительные щиты.
Он способен включать, проводить и отключать указанный номинальный ток (включая указанную перегрузку).
Он защищает обратные электрические нагрузки, безопасно отключая все электроды и электрические компоненты от источника питания под нагрузкой.
В дополнение к защите, обеспечиваемой предохранителем, разъединитель с плавким предохранителем также имеет характеристики выключателя нагрузки и разъединителя.
Он состоит из трех групп ножей и пластиковых корпусов, каждая группа ножей представляет собой двойной разрыв для каждой фазы. В центре каждого набора ножей имеется зазор для перемычки предохранителей.
Недостаток этой схемы заключается в том, что при включении выключателя для замены предохранителя цепь, подключенная к разъединителю с предохранителем, все еще может иметь ток утечки,
поэтому электрики должны использовать профессиональное защитное снаряжение, такое как изолирующие перчатки, каски и т. д. при замене предохранителя.
азъединитель с плавким предохранителем выполняет функцию изоляции, а также защищает цепь от токов перегрузки.
Защита от перегрузки и короткого замыкания для обратного электрического оборудования/нагрузок обеспечивается установкой предохранителя LV HRC в разъединитель с плавким предохранителем, обычно это размер предохранителя 000, 1, 2 и 3, это зависит от типа требований к установке.
Предохранители HRC обладают высокой отключающей способностью при коротком замыкании. Кроме того, время размыкания разъединителя с плавким предохранителем после короткого замыкания очень короткое и быстрое. Когда предохранитель HRC перегорает, необходимо заменить новый предохранитель на разъединителе с плавким предохранителем.
Самый простой и дешевый способ совместить функции предохранителя и разъединителя — использовать разъединитель с плавким предохранителем. С такими устройствами, как основания предохранителей, разъединители и разъединители с плавкими предохранителями, выключатель-предохранитель также выполняет функцию коммутационного элемента.
При извлечении держателя предохранителя, в котором также находится предохранитель, имеется явно открытое изоляционное расстояние, позволяющее безопасно выполнять работы по техническому обслуживанию. Перегоревший предохранитель можно легко снять и заменить.
Электрический разъединитель с плавким предохранителем должен эксплуатироваться только обученным и квалифицированным электриком, и в соответствии с электрическими эксплуатационными спецификациями электрик должен быть одет в защитную одежду.
Поскольку разъединители с предохранителями имеют ограниченное коммутационное напряжение и допустимый ток, они особенно подходят для приложений, в которых функция коммутации требуется лишь изредка.
Advantages of Fused disconnect switch
Преимущества разъединителей типа Fuse:
С функцией изоляции.
Он может выдерживать высокие кратковременные выдерживаемые цепи.
Размыкание и замыкание разъединителя вручную или автоматически.
Его можно переключить на большой ток.
переключаться под нагрузкой.
Он доступен в 2-х, 3-х, 4-х полюсных версиях.
Позволяет проверить рабочее состояние предохранителя через прозрачную крышку.
Как выбрать разъединитель с предохранителем?
Разъединитель с плавким предохранителем изготовлен и предназначен для использования в качестве токопроводящих элементов (звеньев), предохранители ножевых контактов. Выбор типа предохранителя-разъединителя напрямую зависит от размера выбранного предохранителя.
Поэтому сначала необходимо выбрать корпус предохранителя (от NH000 до NH3) в соответствии с входящим током, чтобы определить, какой предохранитель-разъединитель-разъединитель будет использоваться.
Во-вторых, вы должны проверить, способен ли разъединитель с предохранителем выдерживать номинальный ток цепи или нет. Номинальный ток нагрузки должен быть меньше или равен максимальному току разъединителя с предохранителем. Номинальный ток предохранителя может быть выше, чем у разъединителя с предохранителем из-за требований стандартов на размер предохранителя.
Аксессуары для разъединителя с предохранителем:
Существует множество принадлежностей, которые можно установить на разъединителях с предохранителями, таких как:
Контроль механических предохранителей
Электронный контроль предохранителей
Клеммы с кабельными наконечниками
3-фазные шины
Вспомогательные контакты
Клеммные крышки
Замки и пломбы
Приложения с плавким разъединителем
Переключение машин (вкл./выкл.) (HVAC, кран, насос, конвейер, промышленная печь, щитовая машина)
Распределение мощности
Распределительный щит низкого напряжения или фидерная стойка
Центры управления двигателями (изоляция и защита пускателей двигателей)
Приложения безопасности
Электростанции
ИБП и телекоммуникационные приложения
Солнечные автономные и сетевые приложения
Схема разъединителя с предохранителем
