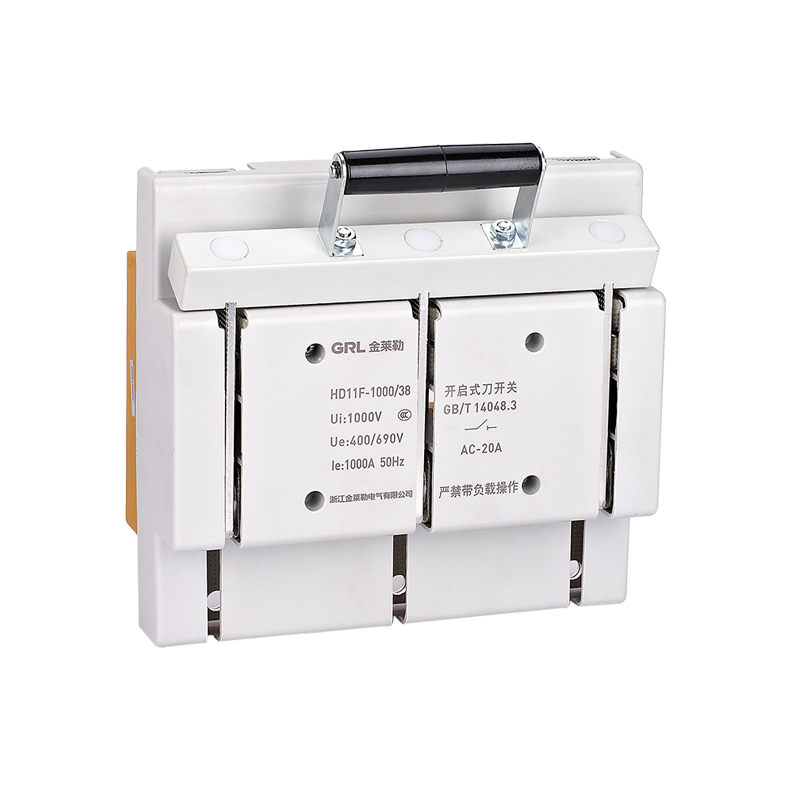

| Продукт Товар | HD11FG |
| Номинальный ток | 1000А |
| Номинальное напряжение | 400 В переменного тока/690 В переменного тока |
| Приложения | промышленные шкафы управления |
Что такое электрический рубильник и как он работает?
Электрический рубильник в основном состоит из ножа с подвижным контактом, блока ножа с фиксированным контактом, блока входящей и исходящей линии, эти проводящие части закреплены на фарфоровой нижней пластине. Вместе с другими защитными устройствами: дугогасительной камерой, предохранителем и т. д. все это закрыто изолирующим кожухом.
Таким образом, когда нож закрыт, оператор не касается токоведущей части. Защитная крышка предназначена для того, чтобы полюса были отделены друг от друга, чтобы предотвратить короткое замыкание, вызванное дугой между полюсами;
Предотвратить вылет дуги из кожуха, обжечь оператора; Не допускайте падения металлических частей на нож, чтобы образовалось короткое замыкание между полюсами.
Роль электрического рубильника в цепи в основном используется для отключения источника питания или ручного подключения и отключения цепей переменного и постоянного тока, а также для нечастого подключения и отключения нагрузки ниже номинального тока, такой как небольшие двигатели, электрические печи и т. д. в качестве выключателя питания, разъединителя, аварийного выключателя и защиты цепи.
В чем разница между однопозиционным и двухпозиционным переключателем?
Однопозиционный электрический рубильник имеет только одно включение и выключение, два состояния действия.
Двухпозиционный электрический рубильник имеет два положения включения и выключения, три состояния действия.
Однопозиционный рубильник: две точки подключения, одна входная и одна выходная;
Рубильник с двойным ходом: три точки подключения, две входные и одна выходная;
Рубильник серии HD представляет собой однопозиционный рубильник, который относится к замыканию в одном направлении.
Рубильник серии HS представляет собой двухпозиционный переключатель, который может переключаться на 2 стороны для переключения с одной цепи на другую.
Читай дальше что такое рубильник?
Как выбрать электрический рубильник?
Существует много различных типов рубильников, таких как 2-фазный рубильник, 3-фазный и 4-фазный электрический рубильник, обычный номинальный ток составляет 10A~3000A. Для обычной нагрузки номинальный ток рубильника-разъединителя можно выбрать в соответствии с номинальным током нагрузки;
Для двигателя учитывайте его пусковой пиковый ток в 4-7 раз больше номинального тока, при выборе номинального тока ножевого электрического переключателя лучше выбирать примерно в 3 раза больше номинального тока двигателя.
Как установить электрический рубильник?
При установке электрического рубильника выбирайте сухое, непыльное, не подверженное вибрации светлое место, оборудованное специальной распределительной коробкой или устанавливаемое на распределительном щите.
Источник питания подключается к неподвижному контакту, а выключатель устанавливается формально по регламенту, то есть нижняя пластина ножа должна быть перпендикулярна земле, рукоятка направлена вверх, неподвижный контакт расположен над источником питания, а подвижный контакт расположен под нагрузкой.
Кроме того, действие вытягивания и закрывания ножа должно быть удобным и гибким. Нельзя реверсировать, то есть дескриптор состояния подключения должен быть направлен вверх.
В противном случае в состоянии поломки рубильник может потеряться и упасть, что приведет к неправильному соединению. В то же время это не годится для гашения дуги, потому что при формальной установке горячий воздух поднимается вверх, дуга будет растягиваться и легко гаситься.
При проводке входную линию и отходящую линию нельзя соединять наоборот, иначе при замене предохранителя может произойти поражение электрическим током. Также нельзя устанавливать горизонтально.
