| Номинальное напряжение изоляции | 800V |
| Номинальное рабочее напряжение | 400、500、690V |
| Обычный тепловой ток на открытом воздухе с плавкой вставкой | 160A |
| Размер плавкой вставки NH | 00 , 000 |
| Масса | 290 |
| Номинальное рабочее напряжение | 690V 500V 230/400V |
| Номинальный рабочий ток | 100A 125A 160A |
| Категория использования | AC21B AC22B AC23B |
| Размер плавкой вставки NH | 00 , 000 00 00 |
| Отключающая способность плавкой вставки | 50kA 100kA 100kA |
Размеры разъединителя с предохранителем DNH9

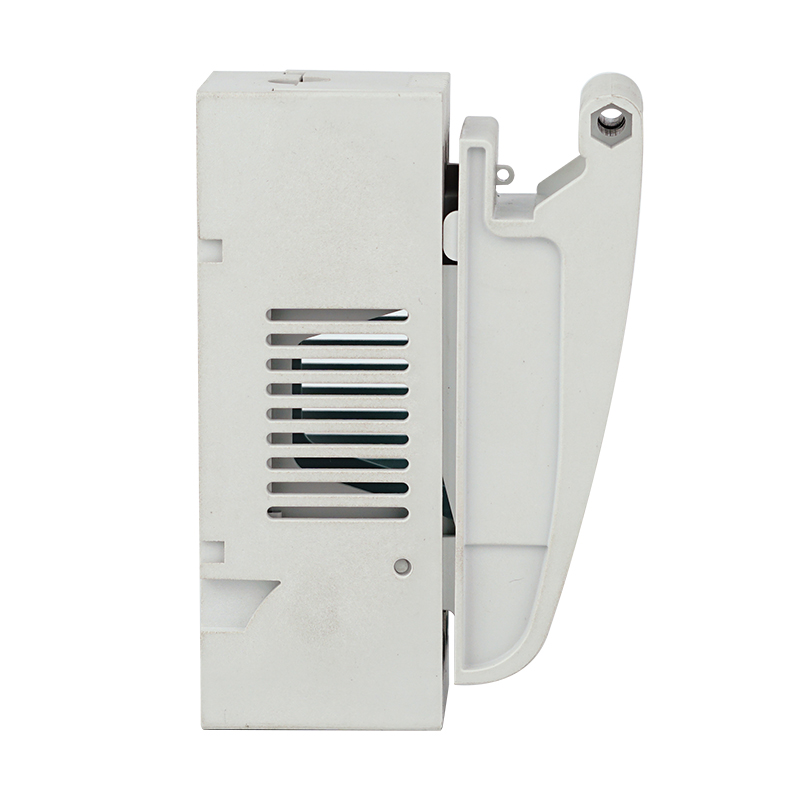

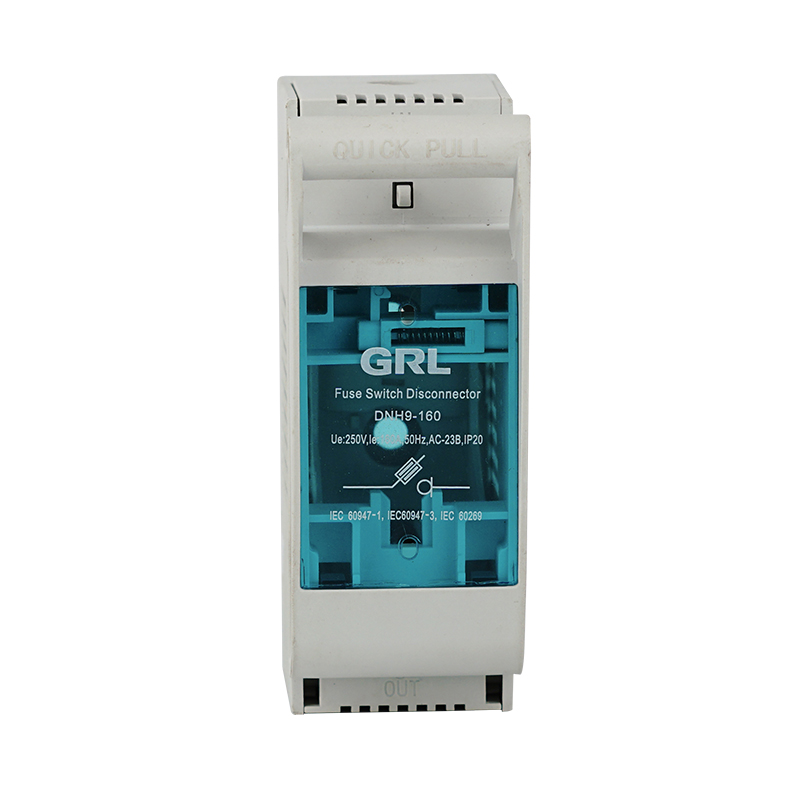

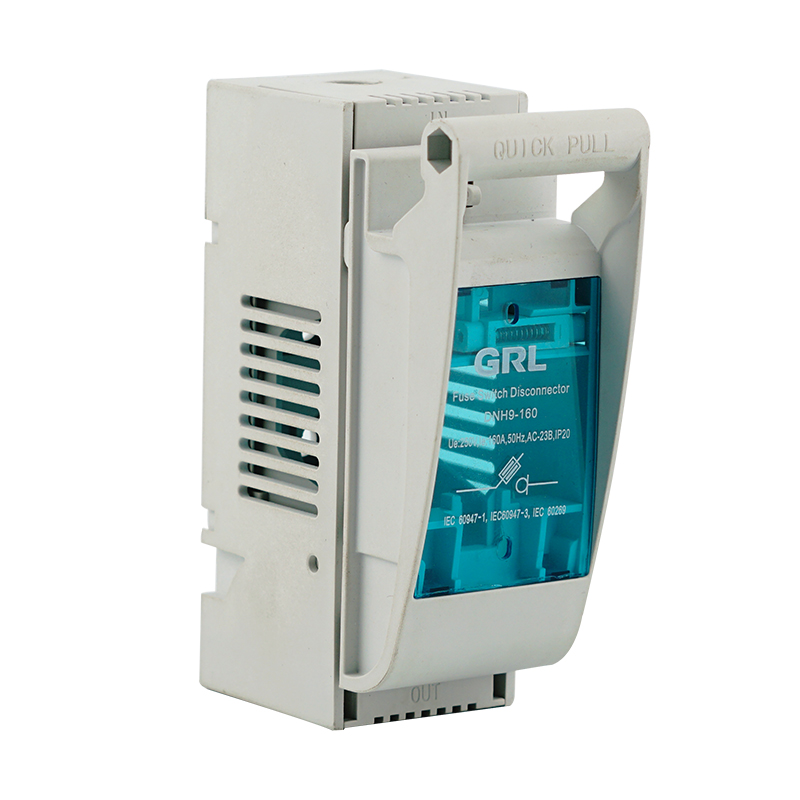

Что такое предохранительный разъединитель DNH9?
Выключатель-разъединитель с плавким предохранителем также известен как разъединитель, предохранительный выключатель, выключатель-разъединитель и выключатель нагрузки. Они используются для изоляции цепей путем прерывания протекания тока.
Принцип работы заключается в том, чтобы быстро остановить поток энергии, разъединитель с предохранителем будет аварийным отключением или переключением на резервное питание, после чего электрик сможет обслуживать и обслуживать распределительный щит.
Обычно главный разъединитель состоит из пластикового корпуса, соединяющих электрические электрические контакты и исполнительного механизма (например, рукоятки, вала, ключа и т. д.).
Пластиковый корпус защищает контакты от опасностей окружающей среды, а также предотвращает прикосновение электрика к цепям под напряжением.
Пользователь может включать и выключать контакты, не открывая корпус с помощью ручки или ручки.
Во многих случаях рекомендуется заблокировать выключатель с предохранителем и пометить его после того, как он был активирован, чтобы другие электрики случайно не включили выключатель.
В чем разница между выключателями-разъединителями с предохранителями и без предохранителей?
Две основные конструкции разъединителя являются плавкими и неплавкими. Как следует из названия, разъединители с плавкими предохранителями работают с предохранителями для защиты от перегрузки по току и коротких замыканий.
Для сравнения, разъединитель без предохранителя не предотвращает короткое замыкание, он просто включает или выключает ток. Разъединители без предохранителей рекомендуются только для энергосистем с токами короткого замыкания менее 5 кА или специальными предохранителями перед защитным выключателем.
Приложения с плавным отключением
Две основные конструкции разъединителя являются плавкими и неплавкими. Как следует из названия, разъединители с плавкими предохранителями работают с предохранителями для защиты от перегрузки по току и коротких замыканий.
Для сравнения, разъединитель без предохранителя не предотвращает короткое замыкание, он просто включает или выключает ток. Разъединители без предохранителей рекомендуются только для энергосистем с токами короткого замыкания менее 5 кА или специальными предохранителями перед защитным выключателем…
Как работает плавкое отключение?
Выключатель-разъединитель с предохранителем и разъединитель-разъединитель без предохранителя работают в сочетании с автоматическими выключателями MCCCB или MCB, которые прерывают ток в электрической цепи, когда ток превышает мощность цепи. Выключатели-разъединители с предохранителями могут работать в системах переменного или постоянного тока, а также в однофазных и трехфазных источниках питания.
Выключатели-разъединители с предохранителями имеют много разных полюсов и ампер. Например, выключатель с плавким предохранителем GRL DNH9, максимальный номинальный ток 160 А. Этот тип плавких разъединителей имеет комбинированный корпус.
Он может быть собран 1P, 2P, 3P, 4P, мы можем выбрать количество полюсов в соответствии с количеством сервисного электрооборудования. Например, разъединитель с предохранителем типа GRL DNH1 представляет собой корпус 3P, он имеет 160A, 250A, 400A, 630A. Мы можем выбрать номинальный ток переключателя в соответствии с емкостью входной цепи.
Где купить предохранитель GRL Disconnect
Разъединители с плавкими предохранителями обычно хорошо работают в цепях с чрезвычайно высокими токами, потому что предохранитель гарантирует отключение цепи в случае возникновения проблемы. Большинство современных автоматических выключателей можно использовать для той же цели и для тех же приложений, за исключением сильноточных ситуаций.
Где узнать больше о разъединителях
- АББ
- Итон Буссманн
- Жан Мюллер
- Мерсен (Ферраз Шаумут)
- GRL (разъединитель без предохранителя, разъединитель с предохранителем, предохранитель, выключатель нагрузки, шинная система)
Где купить предохранитель GRL Disconnect
GRL Electric является профессиональным производителем предохранителей переменного и постоянного тока, выключателей-разъединителей без предохранителей, разъединителей с предохранителями и систем сборных шин с 1992 года. Выключатели-разъединители GRL в основном поставляются на государственные тендеры во многие страны.
Существует множество различных типов разъединителей на выбор, таких как горизонтальный разъединитель, вертикальный разъединитель, цилиндрический предохранитель, а также основание предохранителя. Эти низковольтные предохранительные выключатели марки GRL сертифицированы TUV и CE и доступны как с предохранителями, так и без предохранителей.
Посещатьwww.grlele.com _ иwww.grlgroup.com для поиска и фильтрации разъединителей и запроса котировок.
Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>
Где узнать больше о разъединителях
Если вы хотите узнать больше о разъединителях с предохранителями и разъединителях без предохранителей, ознакомьтесь с ресурсами каталога GRL. Как всегда, команда местных экспертов GRL будет рада помочь и свяжет вас с квалифицированными инженерами-электриками.
Для получения помощи свяжитесь с нами здесь.
