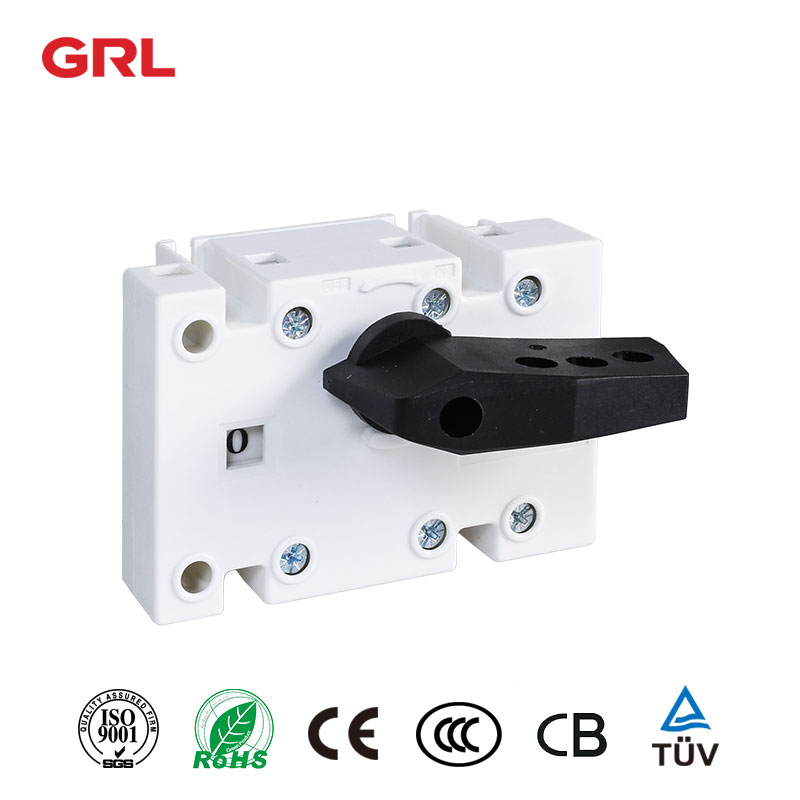

Инопланетный разъединитель серии DNH8(HGL) в основном используется в цепях с переменным током 50 Гц, номинальным напряжением 400 В и номинальным током до 3150 А. Они используются для нечастого включения и выключения цепей и для гальванической развязки в качестве разъединителя.
- Ускорительный механизм мгновенного высвобождения пружинного накопителя энергии обеспечивает быстрое включение и выключение (13,8 м/с). Она может не зависеть от скорости рукоятки управления, что значительно улучшает способность гашения дуги.
- Оболочка из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает хорошей огнестойкостью, диэлектрическими свойствами, стойкостью к карбонизации и ударопрочностью. Поэтому он обладает отличными характеристиками гашения дуги и может использоваться в различных суровых условиях.
- Параллельные контакты с двойной точкой размыкания самоочищаются.
- Все контакты имеют две отдельные контактные поверхности. Большое расстояние изоляции в положении «0», одновременно можно использовать три замка для блокировки рукоятки, что надежно предотвращает неправильное срабатывание.
Читай дальше что такое разъединитель?
ДНХ8(ХГЛ)-160А/4З2ДЖФ11~380В В 125А
- Переключатель нагрузки нагрузки
- Левое и правое расположение
- Номинальное напряжение переменного тока 380 В
- Контрактный ток нагрева 160А
- Номинальный ток 125А
- 4 полюса, работа вне шкафа, вспомогательный контакт
- 1 нормально открытый +1 нормально закрытый
-
- Температура окружающего воздуха не должна быть выше +40°С или ниже -5°С, а относительная влажность не должна быть выше 95%.
- Высота места установки не должна превышать 2000 метров.
- Не взрывоопасная среда.
- Никакой дождь или снег не вторгаются в окружающую среду.
Примечание . Если планируется использовать при температуре окружающего воздуха выше +40 ℃ или ниже -5 ℃, пользователь должен объяснить это производителю.
Международный стандарт
IEC 60947-1 «Низковольтное коммутационное оборудование и аппаратура управления, часть I: Общие положения»
IEC 60947-3 «Низковольтное коммутационное оборудование и аппаратура управления, выключатели, изоляторы, разъединители и комбинированные устройства с плавкими предохранителями»
Национальный стандарт
GB/T 14048.1 «Общие положения по низковольтным распределительным устройствам и контрольному оборудованию»
GB/T 14048.3 «Оборудование управления низковольтным распределительным устройством, низковольтные выключатели, изоляторы, изоляторы и комбинированные устройства с плавкими предохранителями»
инопланетный изолирующий выключатель
изолятор включается или выключается

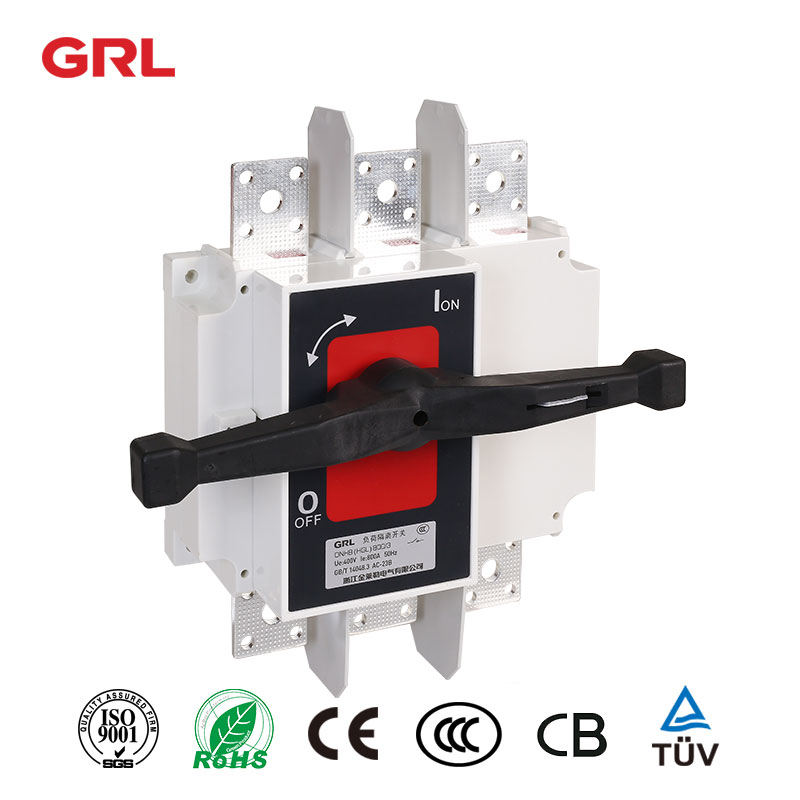

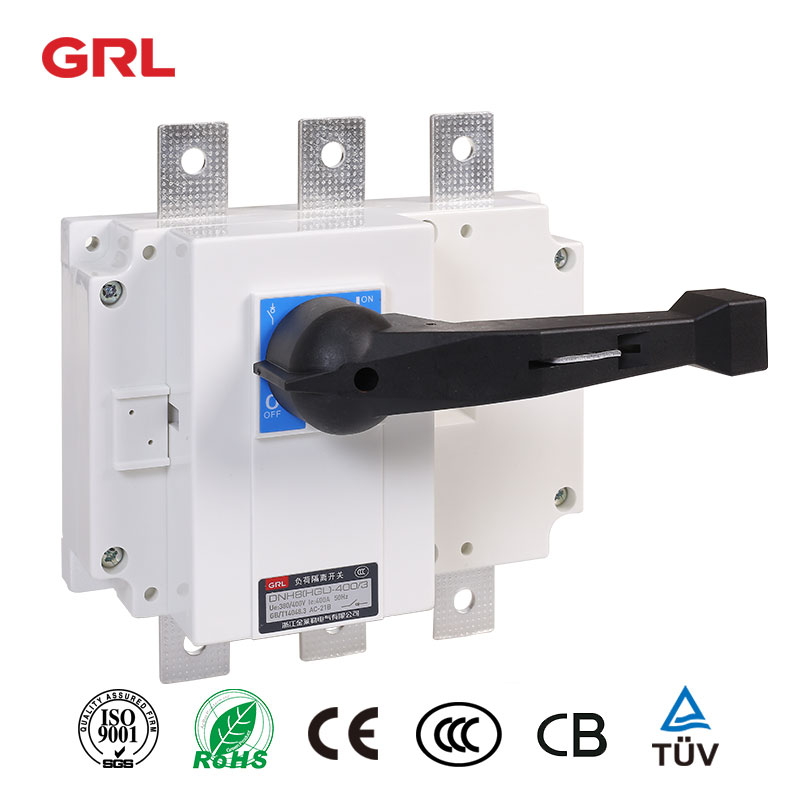

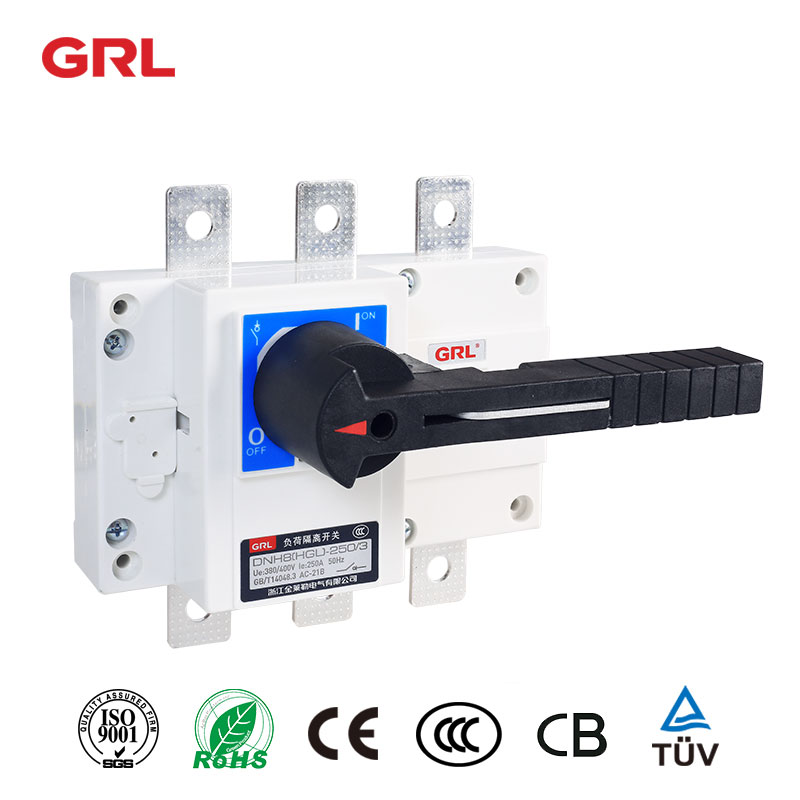

Изолирующие выключатели Alien серии DNH8(HGL) предназначены для использования в различных приложениях, где требуется включение и выключение цепи или гальваническая изоляция. Они доступны в семи различных моделях от 63 А до 3150 А и имеют модульную конструкцию с тремя и четырьмя уровнями (три уровня + нейтральный уровень для включения и выключения).
Изолирующий выключатель Alien также оснащен окном на передней панели, показывающим состояние включения/выключения контакта, и смотровым окном на задней панели, которое позволяет непосредственно наблюдать за состоянием контакта.
| Номинальный ток In (А) |
63A |
100A | 160A | 250A |
630A |
||||||||
| Контрактный ток нагрева Ith (A) |
40 |
63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
| Номинальное напряжение изоляции Ui (В) (класс установки IV ) |
690 |
690 | 1000 | 1000 |
1000 |
||||||||
| Диэлектрическая прочность (В) |
1890 |
1890 | 2200 | 2200 |
2200 |
||||||||
| Номинальное импульсное выдерживаемое напряжение Uimp кВ |
8 |
8 | 12 | 12 |
12 |
||||||||
| Номинальный рабочий ток le (A) |
AC-21B |
40 |
63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
|
AC-22B |
40 |
63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
630 |
|
|
AC-23B |
40 |
63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
| Мощность двигателя P (кВт) |
400V |
18.5 | 25 | 40 | 40 | 63 | 80 | 100 | 132 | 160 | 220 | 280 |
315 |
| Номинальный кратковременный выносливый ток lcw (кА Rms) 1 с |
2 |
2 | 2 | 2 | 6 | 6 | 9 | 9 | 12.6 | 12.6 | 12.6 |
12.6 |
|
| Номинальная отключающая способность Icn (A Rms) AC -23 B 400 В |
320 |
504 | 640 | 800 | 1000 | 1080 | 1600 | 2000 | 2520 | 3200 | 4000 | 5040 | |
| Номинальная коммутационная способность Icm (A Rms) AC -23 B 400 В |
400 |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | |
| Номинальная коммутационная способность при коротком замыкании Icm (кА пик.) |
2.84 |
2.84 | 2.84 | 2.84 | 9.2 | 9.2 | 15.3 | 15.3 | 25.2 | 25.2 | 25.2 |
25.2 |
|
| Механическая жизнь 400В |
1700 |
1700 | 1700 | 1700 | 1400 | 1400 | 1400 | 1400 | 800 | 800 | 800 |
800 |
|
| Электрическая жизнь 400В |
300 |
300 | 300 | 300 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Рабочий крутящий момент (Нм) |
1.2 |
1.2 | 1.2 | 1.2 | 6.5 | 6.5 | 10 | 10 | 21 | 21 | 21 |
21 |
|
| Вес (кг) |
3P |
0.4 | 0.4 | 0.55 | 0.55 | 1.2 | 1.2 | 2 | 2 | 4.4 | 4.4 | 4.9 |
4.9 |
|
4P |
0.42 | 0.42 | 0.62 | 0.62 | 1.4 | 1.4 | 2.35 | 2.35 | 5.5 | 5.5 | 6.3 | 6.3 | |
| Номинальный ток In (A) |
1600A |
3150A |
||||||
| Контрактный ток нагрева Ith (A) |
1000 |
1250 | 1600 | 2000 | 2500 |
3150 |
||
| Номинальное напряжение изоляции Ui (В) (класс установки IV ) |
1000 |
1000 |
||||||
| Диэлектрическая прочность (В) |
2200 |
2200 |
||||||
| Номинальное импульсное выдерживаемое напряжение Uimp кВ |
12 |
12 |
||||||
| Номинальный рабочий ток le (A) |
AC-21B |
1000 |
1250 | 1600 | 2000 | 2500 | 3150 | |
|
AC-22B |
/ | / | / | / | / |
/ |
||
|
AC-23B |
/ | / | / | / | / |
/ |
||
| Мощность двигателя P (кВт) |
400V |
560 | 560 | 560 | 710 | 710 |
710 |
|
| Номинальный кратковременный выносливый ток lcw (кА Rms) 1 с |
30 |
30 | 30 | 50 | 50 |
50 |
||
| Rated breaking capacity Icn (A Rms) AC-23B 400V |
1500 |
1875 | 2400 | 3000 | 3750 |
4725 |
||
| Номинальная отключающая способность Icn (A Rms) AC -23 B 400 В |
1500 |
1875 | 2400 | 3000 | 3750 |
4725 |
||
| Номинальная коммутационная способность Icm (A Rms) AC -23 B 400 В |
63 |
63 | 63 | 105 | 105 |
105 |
||
| Механическая жизнь 400В |
500 |
500 | 500 | 500 | 500 |
500 |
||
| Электрическая жизнь 400В |
100 |
100 | 100 | 100 | 100 |
100 |
||
| Рабочий крутящий момент (Nm) |
37 |
37 | 37 | 50 | 50 |
50 |
||
| Вес (кг) |
3P |
13.2 | 14.6 | 15.6 | 25.5 | 25.5 |
31 |
|
|
4P |
14.8 | 17.1 | 18 | 37.5 | 37.5 |
51.5 |
||
| Технические характеристики | Габаритный размер | Установочный размер | |||||||||||||||||
|
In |
A | B | C | D | D1 | E | φL | F | H | N | P | R | S | U | φX | Y | J |
K |
|
|
125A/3 |
140 | 135 | 121 | 15 | 93 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 |
65 |
|
|
125A/4 |
170 | 135 | 121 | 15 | 93 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 |
65 |
|
|
160A/3 |
140 | 135 | 121 | 15 | 93 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 | |
|
160A/4 |
170 | 135 | 121 | 15 | 93 | 71 | 5.5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 |
65 |
|
|
200A/3 |
180 | 170 | 144 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 |
90 |
|
|
200A/4 |
230 | 170 | 144 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 |
90 |
|
|
250A/3 |
180 | 170 | 144 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 |
90 |
|
|
250A/4 |
230 | 170 | 144 | 20 | 104 | 84 | 5.5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 |
90 |
|
|
315A/3 |
230 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 |
140 |
|
|
315A/4 |
290 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 |
140 |
|
|
400A/3 |
230 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 |
140 |
|
|
400A/4 |
290 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 |
140 |
|
|
500A/3 |
230 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37.5 | 210 |
140 |
|
|
500A/4 |
290 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37.5 | 270 |
140 |
|
|
630A/3 |
230 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37.5 | 210 |
140 |
|
|
630A/4 |
290 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37.5 | 270 |
140 |
|
|
Технические характеристики
|
Габаритный размер | Установочный размер | |||||||||||
| In |
A |
B | C | D | D1 | E | φL | F | H | N | P | J |
K |
| 1000A/3 |
378 |
308 | 174 | 120 | 60 | 200 | 35 | 20 | 16.5 | 49 | 353 |
175 |
|
| 1000A/4 |
493 |
310 | 235 | 120 | 60 | 200 | 35 | 20 | 16.5 | 48 | 471 |
174 |
|
| 1250A/3 |
378 |
336 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 353 |
175 |
|
| 1250A/4 |
493 |
338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 48 | 471 |
174 |
|
| 1600A/3 |
378 |
336 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 50 | 353 |
175 |
|
| 1600A/4 |
493 |
338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 471 |
174 |
|
| 2000A/3 |
378 |
445 | 174 | 120 | 80 | 200 | 40 | 40 | 20 | 103 | 50 | 353 |
220 |
| 2000A/4 |
493 |
447 | 235 | 120 | 80 | 200 | 40 | 40 | 20 | 104 | 50 | 471 |
220 |
| 2500A/3 |
378 |
445 | 174 | 120 | 80 | 200 | 40 | 40 | 20 | 103 | 65 | 353 |
220 |
| 2500A/4 |
493 |
447 | 235 | 120 | 80 | 200 | 40 | 40 | 20 | 104 | 65 | 471 |
220 |
| 3150A/3 |
378 |
492 | 174 | 120 | 120 | 200 | 50 | 50 | 21 | 77 | 65 | 353 |
220 |
| 3150A/4 |
493 |
494 | 235 | 120 | 120 | 200 | 50 | 50 | 21 | 78 | 65 | 471 | 220 |
