Режим：DNH7
Текущий：160A，250A，400A，630A
Напряжение：400VAC/690VAC
Материал：DMC,PA66,PC,ABS
Сертификат：CE
Email: tim@grlele.com
1.Чертежи продукта
2.Параметры
3..Аксессуар для терминала
4..Компоненты
5.Компоненты
6.Данные об упаковке
7.Упаковка и доставка
Параметры разъединителя-предохранителя DNH7
| DNH1-160 | DNH1-250 | DNH1-400 | DNH1-630 | ||||||||||||||||||
| С плавкой вставкой | Rated voltage Ue/V | AC400 | AC500 | AC690 | AC400 | AC690 | AC400 | AC690 | AC400 | AC690 | |||||||||||
| Номинальный токIe/A | 160 | 100 | 250 | 200 | 400 | 315 | 1630 | 500 | |||||||||||||
| Номинальное напряжение изоляции/В | 1000 | 1000 | 1000 | 1000 | |||||||||||||||||
| Тепловой токIth/A | 160 | 100 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||||||||
| Выдерживаемое напряжениеUimp /кВUимп/кВ | 12 | 12 | 12 | 12 | |||||||||||||||||
| Номинальный кратковременно выдерживаемый ток Iq/кА | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | |||||||||||||
| Категория использования | AC-23B | AC-21B | AC-23B | AC-21B | AC-23B | AC-21B | AC-23B | AC-21B | |||||||||||||
| Номинальная частота | 50/60 | 50/60 | 50/60 | 50/60 | |||||||||||||||||
| Столб | 3 | 3 | 3 | 3 | |||||||||||||||||
| Время электрической выносливости | 200 | 200 | 200 | 200 | |||||||||||||||||
| Плавкая вставка | Размер（RT16/NT/NH）IEC 60269-2 GB/T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||||||||
| Рабочий ток In/A | 160 | 125 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||||||||
| Потеря мощности П/Вт | 12 | 12 | 18 | 32 | 28 | 45 | 40 | 50 | |||||||||||||
| механизм | Механический срок службы/раз | 1400 | 1400 | 800 | 1400 | ||||||||||||||||
| Расстояние между шинамимм | 60 | 60 | 60 | 60 | |||||||||||||||||
| Степень защиты | открыть | IP20 | IP20 | IP20 | IP20 | ||||||||||||||||
| закрывать | IP30 | IP30 | IP30 | IP30 | |||||||||||||||||
| Другие | Включение/выключение монитора (переключатель Miroco) | / | / | Необязательный | Необязательный | ||||||||||||||||
DNH7 Предохранитель Выключатель-разъединитель Клемма Аксессуар
Компоненты разъединителя-предохранителя DNH7

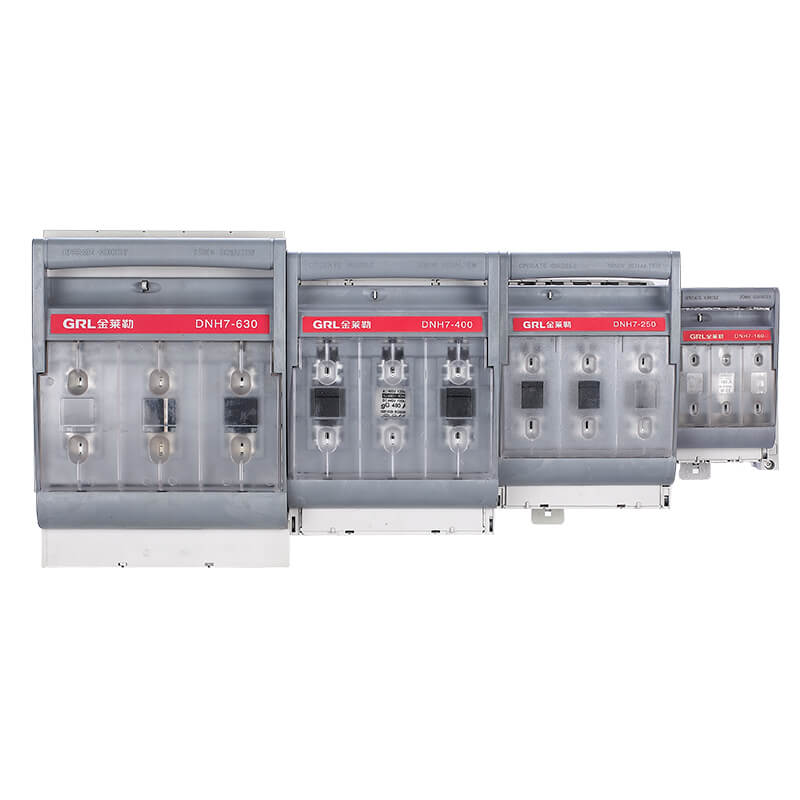

> Выключатель-разъединитель с предохранителем GRL DNH7 обеспечивает безопасное ручное подключение и отключение электрических цепей под нагрузкой. Их основное назначение — защита электрооборудования от перегрузки и короткого замыкания с помощью плавких вставок от размера 00 до размера 3.
> Разъединители-предохранители широко используются в электросетях, промышленном управлении электроэнергией, новой энергетике и других областях.
В энергосистеме он широко применяется в фидерных стойках, интегрированных распределительных щитах, шкафах распределения электроэнергии низкого напряжения, шкафах компенсации конденсаторов и т. д. В области промышленного контроля он широко используется в фотогальваническом оборудовании, промышленных электрических печах, промышленных шкафы управления автомобилестроения и других отраслей промышленности. В новой энергетической отрасли он обычно применяется в комбайнерных коробках, шкафах, подключенных к сети, и т. д.
> Разъединитель-предохранитель подходит не только для профессионалов-электриков для управления и обслуживания распределительной сети и ответвлений, но и для непрофессионального персонала-электрика. Потому что люди могут заменить предохранитель только после того, как вытащат рукоятку и находятся вне сети.
Данные об упаковке：
| Модель（Без ядра） | Размер коробки | Количество в упаковке | Одинокий/G.W.(кг) | Единица/G.W.(кг) |
| DNH7-160/30 | 44*36*21 | 16 | 0.8 | 13.8 |
| DNH7-250/30 | 41*29*42 | 6 | 1.843 | 12.058 |
| DNH7-400/30 | 46*31*30 | 4 | 3.162 | 13.648 |
| DNH7-630/30 | 54*35.5*25.5 | 4 | 5.1 | 21.4 |
