Разъединитель-предохранитель DNH1G

Режим：DNH1G

Текущий：160A，250A，400A，630A

Напряжение：400VAC/690VAC

Материал：DMC,PA66,PC,ABS

Сертификат：CE，CB

Email: tim@grlele.com

1.Чертежи продукта

2.Параметры

3.Компоненты

4.Данные об упаковке

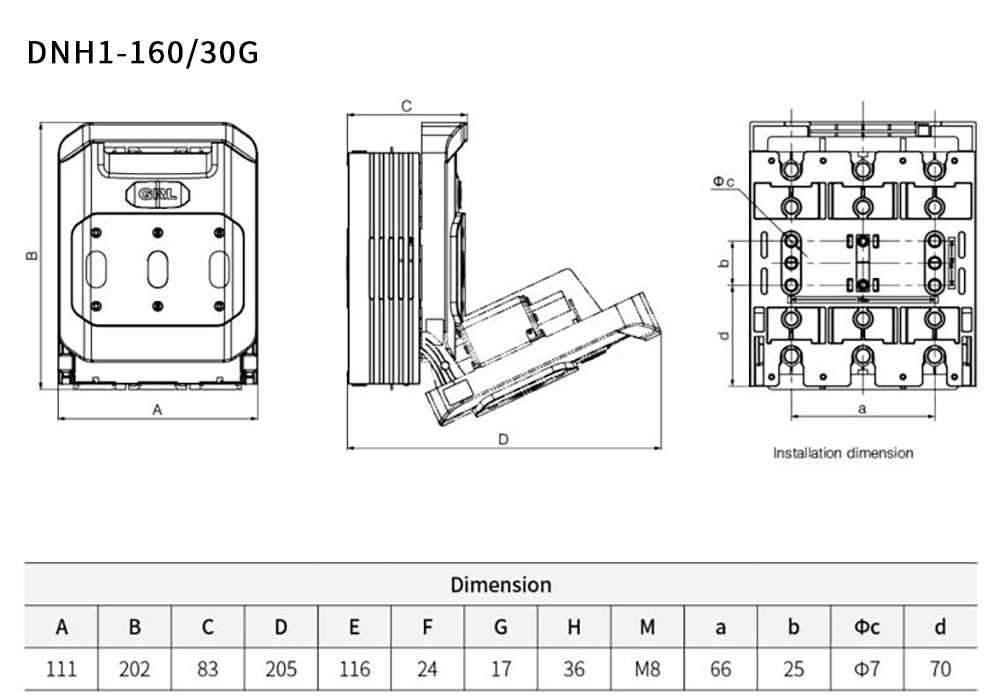

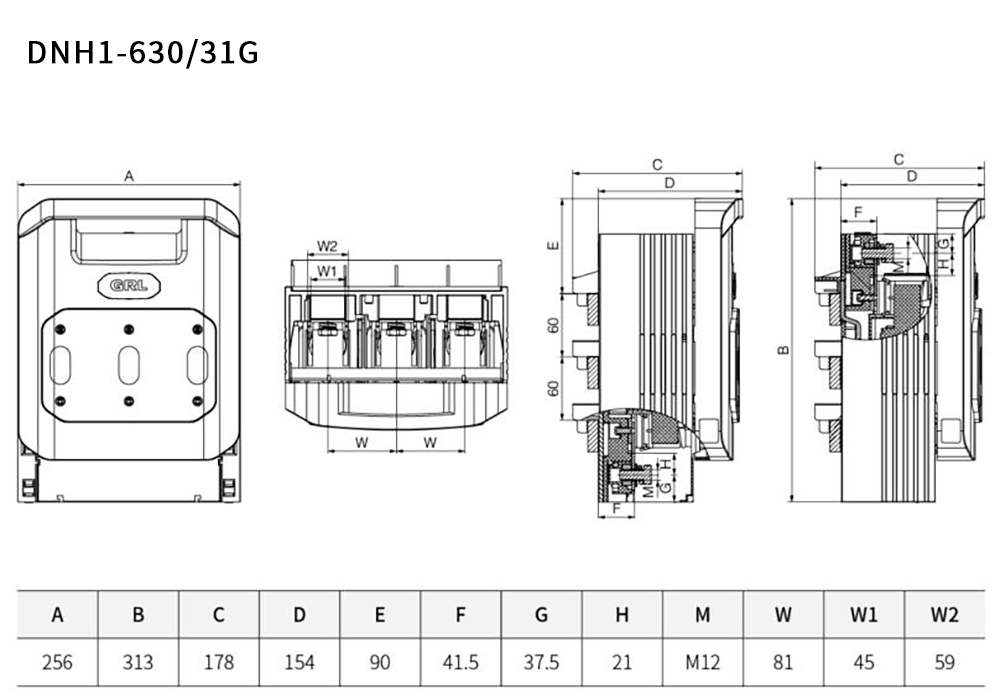

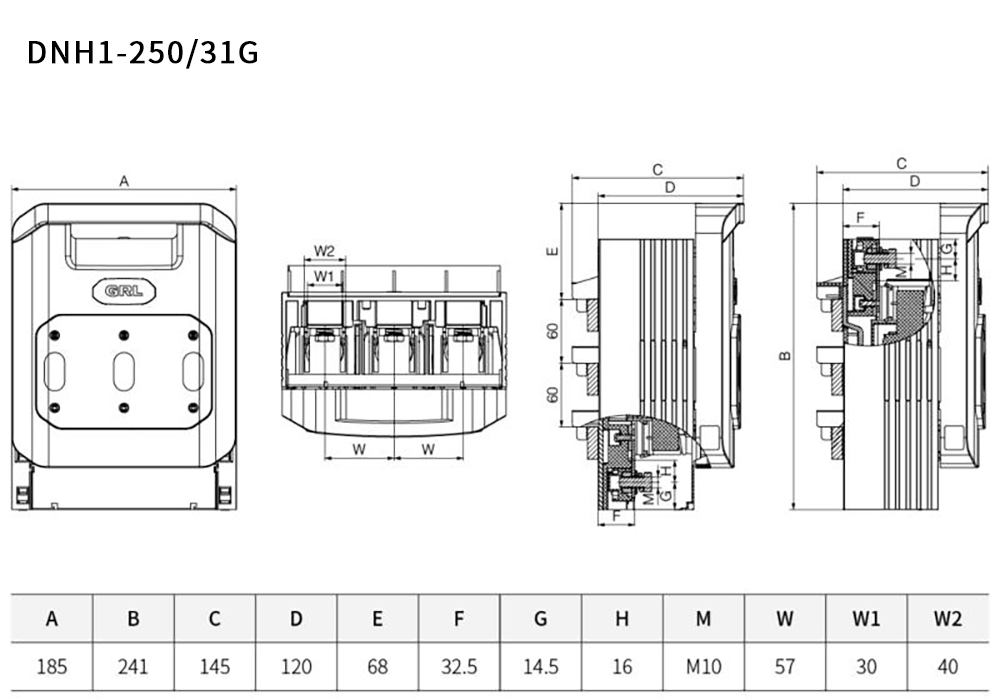

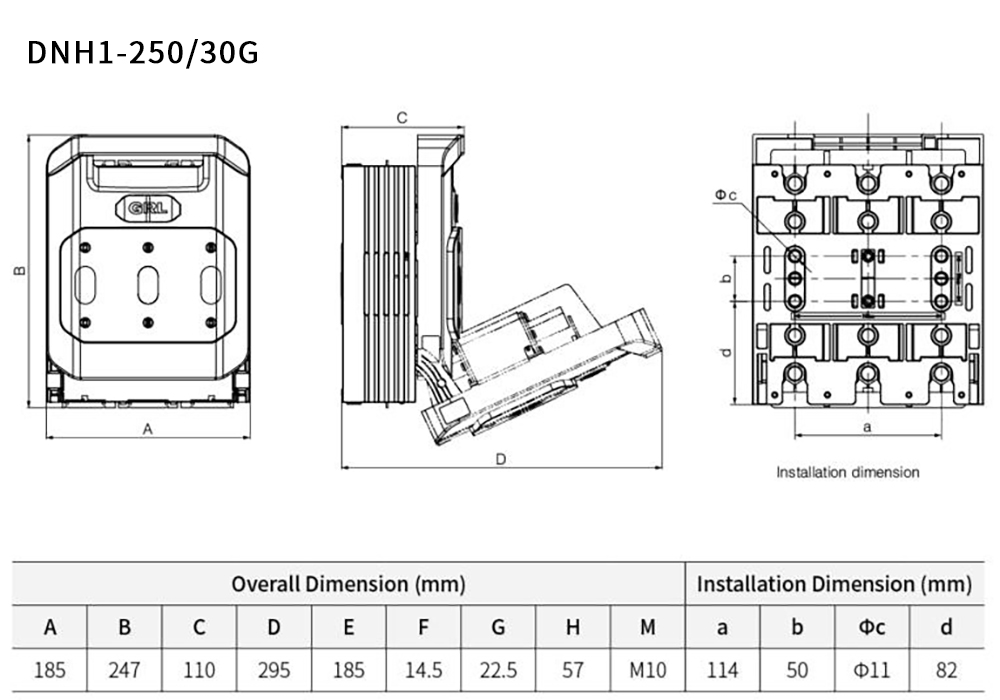

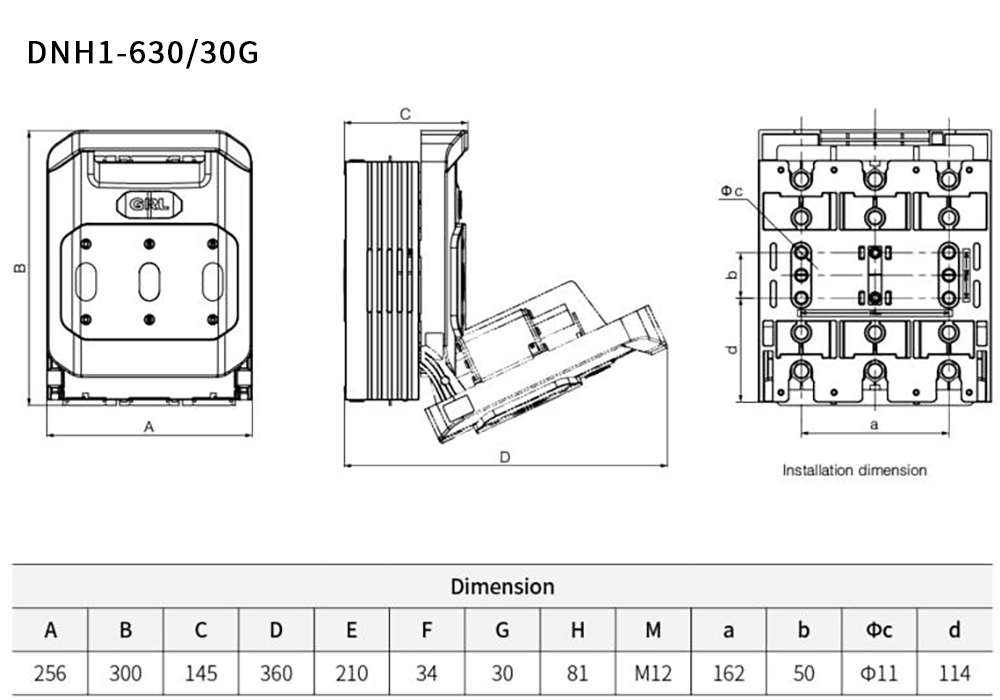

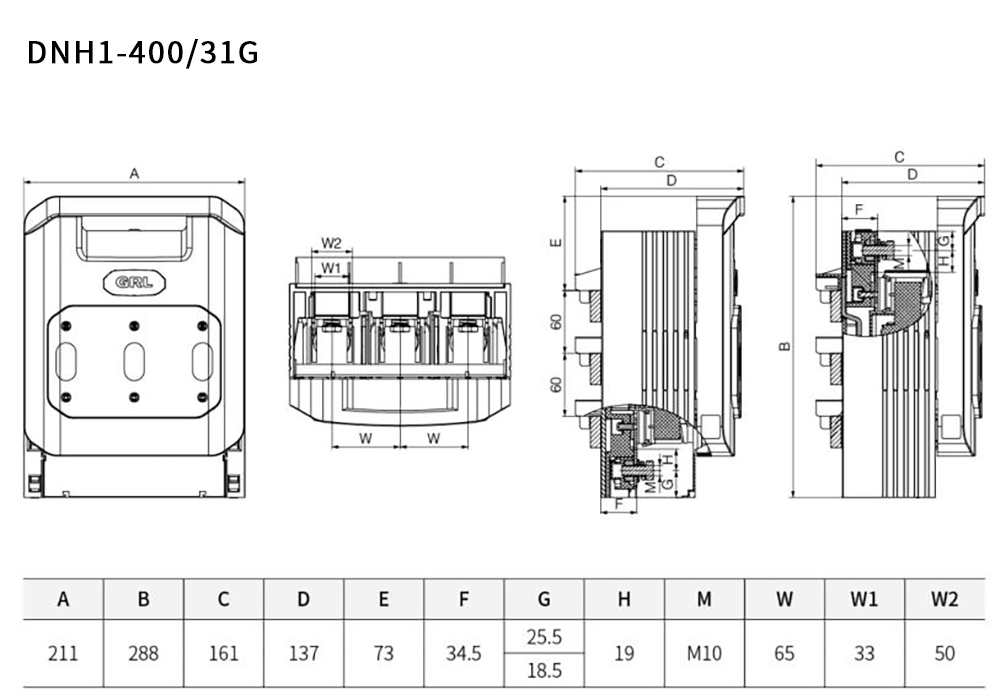

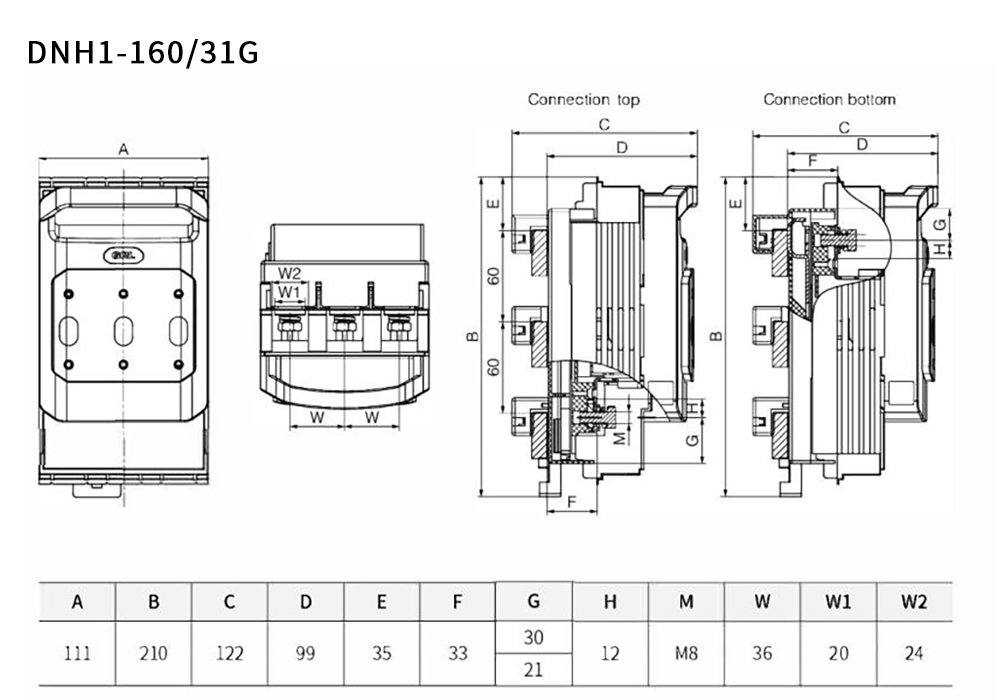

Разъединитель-предохранитель DNH1G Чертежи изделия

Параметры разъединителя-предохранителя DNH1G

								DNH1-160		DNH1-250		DNH1-400		DNH1-630
С предохранителем				Номинальное напряжение Ue В AC380 AC660				AC400	AC690	AC400	AC690	AC400	AC690	AC400	AC690
				Номинальный ток				160	100	250	200		315	1630	500
				Номинальная кратковременная стойкость Номинальное напряжение изоляции Номинальная стойкость к импульсу Ui/V				1000	1000	1000	1000	1000	1000	1000	1000
				Номинальный ток Условный тепловой ток Номинальный кратковременно выдерживаемый разрез С/А				160	100	250	200	400	315	630	500
				Номинальное импульсное выдерживаемое напряжение Uimp/кВ				12	12	12	12	12	12	12	12
				Номинальный кратковременно выдерживаемый ток Iq/kA				100	50	100	50	100	50	100	50
				Категория использования				AC-23B（AC400）/AC-21B（AC690）
				Время электрической выносливости				200		200		200		200
				Номинальное напряжение/В				AC380		AC380		AC400		AC400
				Номинальный ток Ie/A				160		250		630		630
				Номинальное напряжение изоляции Ui/V				690		690		1000		1000
				Условный тепловой токIth/A				160		250		630		630
				Номинальное импульсное выдерживаемое напряжение Uимп/кВ				8		8		12		12
				Номинальный кратковременно выдерживаемый ток Icw кА/1с				8		10		15		15
				Категория использования				AC-21B		AC-21B		AC-23B		AC-23B
				Время электрической выносливости				200		200		200		200
Общие параметры				РейтингчастотаHz				50/60		50/60		50/60		50/60
				Pole				3		3		3		3
Предохранитель				Размер(RT16/NT/NH) IEC 60269-2 GB/T 13539.2				00		1		2		3
				Работающийтекущий  In/A				160	100	250	200	400	315	630	500
				Потеря мощности П/Вт				12	12	18	32	28	45	40	50
Механизм				Механическая жизнь				1400		1400		800		800
Степень защиты				Передний
Другие				Включение/выключение монитора (переключатель Miroco)				Необязательный		Необязательный		Необязательный		Необязательный

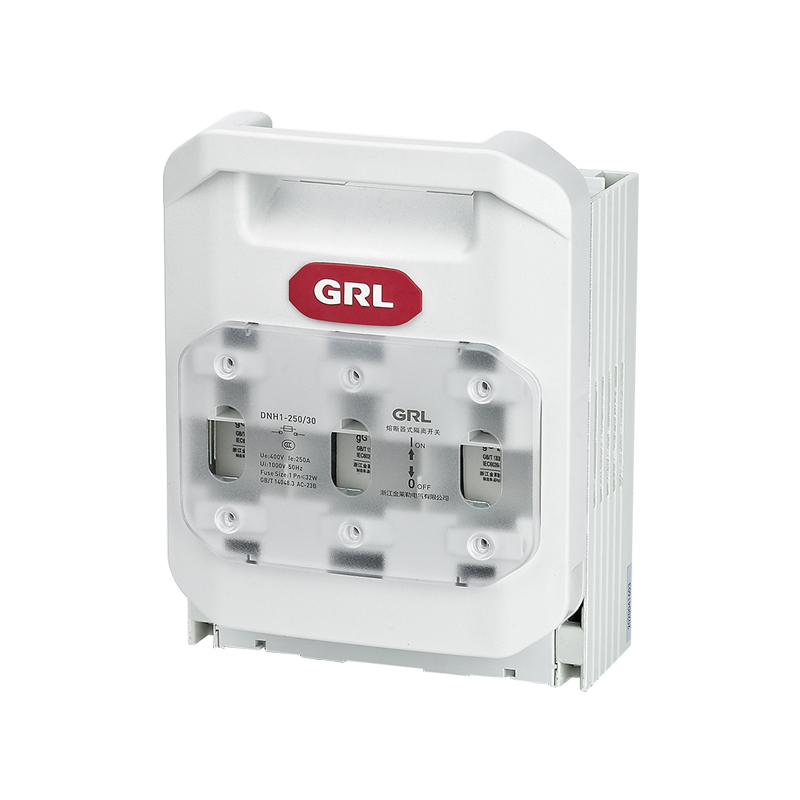

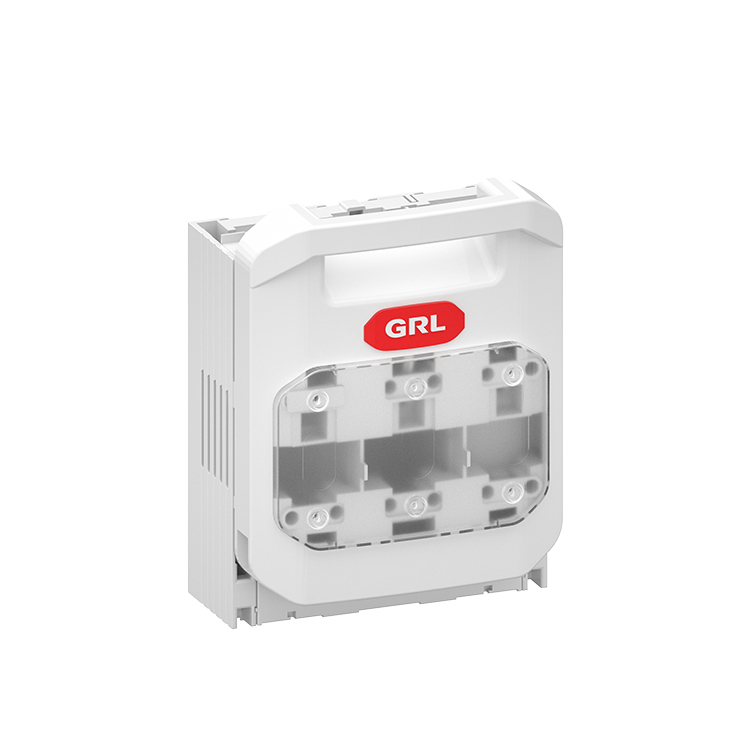

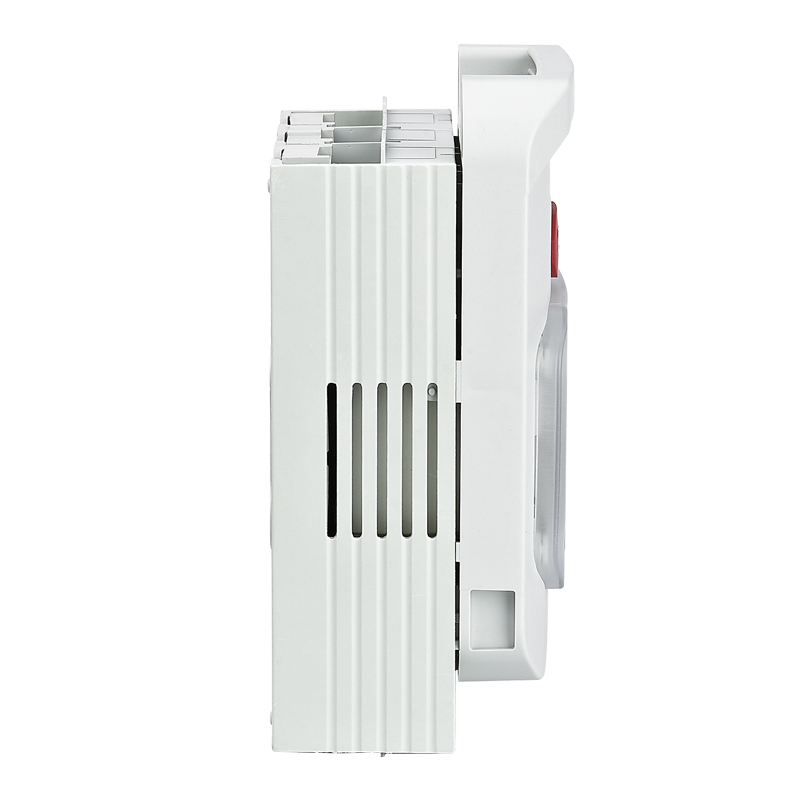

Компоненты разъединителя-предохранителя DNH1G

>Выключатель-разъединитель с предохранителем GRL DNH1G обеспечивает безопасное ручное подключение и отключение электрических цепей под нагрузкой. Их основным назначением является защита электрооборудования от перегрузки и короткого замыкания с помощью плавких вставок от размера 00 до размера 3.

> Разъединители-предохранители широко используются в электросетях, промышленном управлении электроэнергией, новой энергетике и других областях.

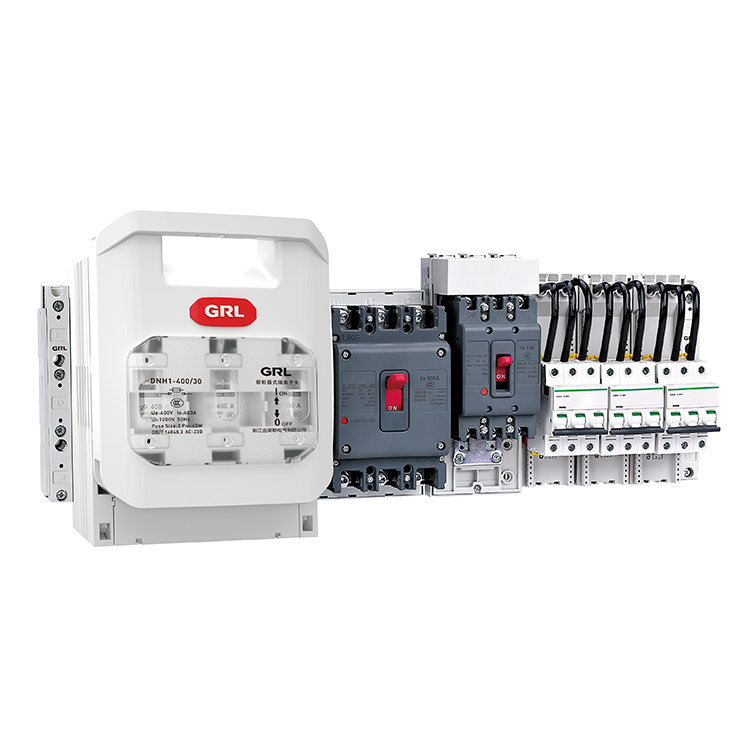

В энергосистеме он широко применяется в фидерных стойках, интегрированных распределительных щитах, шкафах распределения электроэнергии низкого напряжения, шкафах компенсации конденсаторов и т. д. В области промышленного контроля он широко используется в фотогальваническом оборудовании, промышленных электрических печах, промышленных шкафы управления автомобилестроения и других отраслей промышленности. В новой энергетической отрасли он обычно применяется в комбайнерных коробках, шкафах, подключенных к сети, и т. д.

> Разъединитель-предохранитель подходит не только для профессионалов-электриков для управления и обслуживания распределительной сети и ответвлений, но и для непрофессионального персонала-электрика. Потому что люди могут заменить предохранитель только после того, как вытащат рукоятку и находятся вне сети.

Данные об упаковке：

Модель (с предохранителем)	Размер коробки (см)	Количество в упаковке	Одноместный/G.W.(кг)	Блок/ГВт (кг)
DNH1-63/30G	48.26.5*28	33	0.37	13.21
DNH1-160/30G	50*43*21	16	0.81	13.96
DNH1-250/30G	40*26*39	6	2.55	16.3
DNH1-400/30G	46*31*29	4	4.08	17.32
DNH1-630/30G	55*32.5*34	4	5.15	21.6
