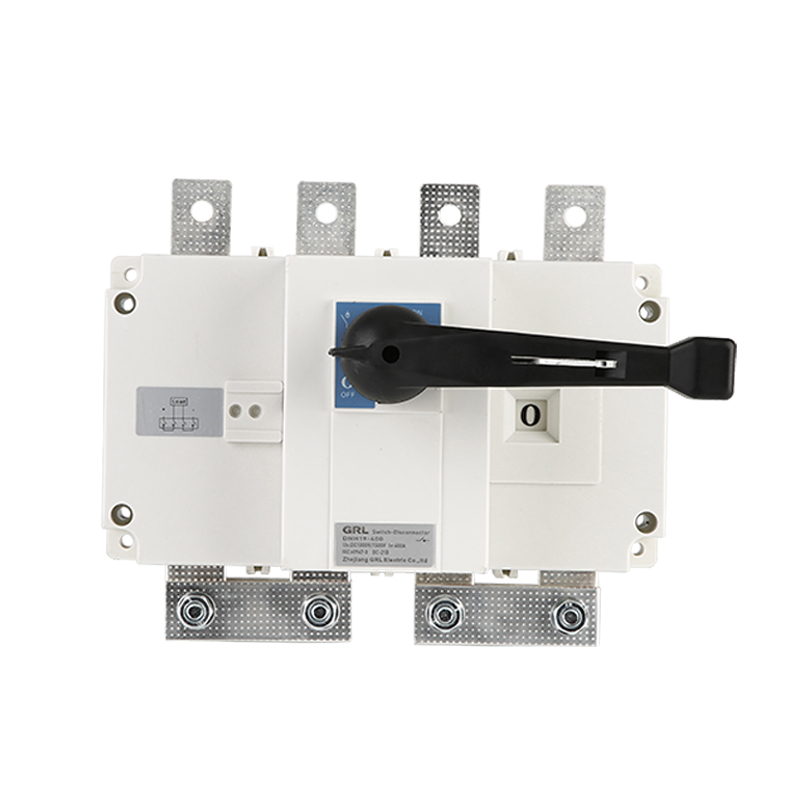

Режим: DNH19
Ток : 250А, 400А, 1250А
Напряжение: 1000 В постоянного тока, 1500 В постоянного тока
Сертификаты: CE，CB
Электронная почта:tim@grlele.com
1. Чертежи продукта
2.Параметры
3. Компоненты
4.Сертификат
Выключатели-разъединители серии DNH19 DC1000V 1500V Чертежи изделий
Параметры выключателей-разъединителей серии DNH19 DC1000V 1500V
| Электрические параметры
| |||
| Условный тепловой ток Ith (A)
| 250 | 400 | 1250 |
| Использовать категорию
| DC-21B | DC-21B | DC-21B |
| Номинальная рабочая мощность Ue (DC) | 1000（1500） | 1000（1500） | 1000 |
| Номинальный рабочий ток Ie (A) | 250 | 400 | 1250 |
| Номинальное напряжение изоляции Ui (В) | 1600 | 1600 | 1600 |
| Схемы | 1 | 1 | 1 |
| Номинальный кратковременно выдерживаемый ток Icw (кА эфф.) IS
| 5 | 12.6 | 30 |
| Номинальная способность включения короткого тока Icw (кА) 50 мс | 9 | 17 | 63 |
| Номинальное устойчивое к перенапряжению напряжение Uimp(KV) | 12 | 12 | 12 |
| Механический параметр | |||
| Механический срок службы (без нагрузки) | 7000 | 7000 | 7000 |
| Электрическая жизнь (время загрузки) | 200 | 200 | 200 |
| Рабочий крутящий момент (Нм) | 12 | 16 | 38 |
| Параметры подключения | |||
| Стандартная медь (мм²) | 120 | 22*150 | 2*500 |
| Стандартная ширина меди (мм) | 25 | 32 | 80 |
| Крутящий момент мин. (Нм) | 20 | 20 | 20 |
| Максимальный крутящий момент (Нм) | 26 | 26 | 26 |
Компоненты выключателей-разъединителей серии DNH19 DC1000V 1500V
> Выключатели-разъединители серии GRL DNH19 DC1000V 1500V. Выключатели-разъединители серии DNH19 от 100A до 1250A специально разработаны для приложений постоянного тока.
Выключатели-разъединители DNH19 обеспечивают эффективную и надежную работу даже при высоких температурах окружающей среды и суровых условиях окружающей среды. Они практически не требуют обслуживания. Уникальная конструкция контактов снижает повышение температуры.
Ножевой переключатель HD13 подходит для распределительных щитов с частотой переменного тока 50 Гц, номинальным напряжением до 690 В переменного тока и номинальным током до 3150 А. Используется для нечастого ручного замыкания и размыкания токовых цепей или разъединителей. Со средней рукояткой переключатель в основном применяется в энергосистеме, работает как выключатель нагрузки, не отключает цепь с током.
