ГРЛ — идеальный вариантпроизводитель выключателей-разъединителей с предохранителямидля тебя. У нас есть славная история создания высококачественной продукции, и мы обеспечиваем превосходное обслуживание клиентов.
Общий список моделей разъединителей предохранителей
| Серийный номер | № заказа | Электрический ток | Приспособление |
| 1 | DNH18-160/3L | 160A | Стационарная установка (штамповка), трехфазный синхронный режим, с предохранителем |
| 2 | DNH18-160/311L | 160A | Монтажная установка, со вспомогательным контактом, трехфазный синхронный режим, с предохранителем |
| 3 | DNH18-250/3L | 250A | Стационарная установка (штамповка), трехфазный синхронный режим, с предохранителем |
| 4 | DNH18-250/3S | 250A | Стационарная установка (штамповка), трехфазная независимая работа, с предохранителем |
| 5 | DNH18-250/3LD | 250A | Стационарная установка (штамповка), трехфазный синхронный режим, с изолирующим ножом |
| 6 | DNH18-250/311L | 250A | Монтажная установка, со вспомогательным контактом, трехфазный синхронный режим, с предохранителем |
| 7 | DNH18-400/3L | 400A | Стационарная установка (штамповка), трехфазный синхронный режим, с предохранителем |
| 8 | DNH18-400/3S | 400A | Стационарная установка (штамповка), трехфазная независимая работа, с предохранителем |
| 9 | DNH18-400/3LD | 400A | Стационарная установка (штамповка), трехфазный синхронный режим, с изолирующим ножом |
| 10 | DNH18-400/311L | 400A | Монтажная установка, со вспомогательным контактом, трехфазный синхронный режим, с предохранителем |
| 11 | DNH18-630/3L | 630A | Стационарная установка (штамповка), трехфазный синхронный режим, с предохранителем |
| 12 | DNH18-630/3S | 630A | Стационарная установка (штамповка), трехфазная независимая работа, с предохранителем |
| 13 | DNH18-630/3LD | 630A | Стационарная установка (штамповка), трехфазный синхронный режим, с изолирующим ножом |
| 14 | DNH18-630/311L | 630A | Монтажная установка, со вспомогательным контактом, трехфазный синхронный режим, с предохранителем |

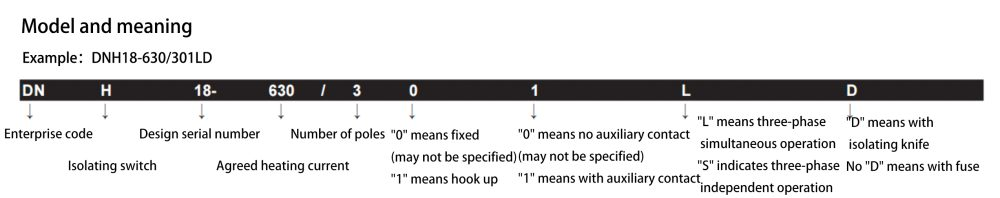

| примечания _ | 1. Для других конкретных моделей заказа см. объяснение модели разъединителя с предохранителем. | ||

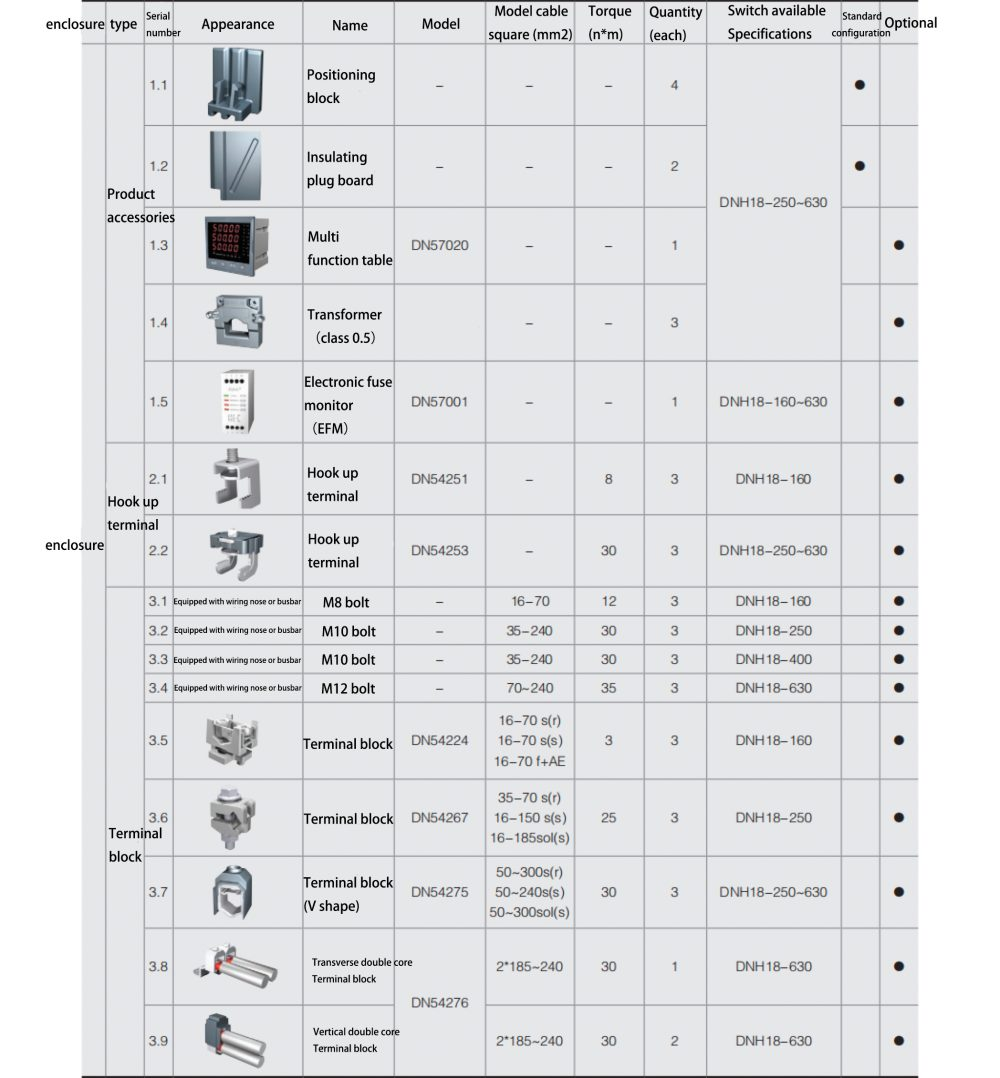

| 2. Если вам нужны другие аксессуары, такие как клеммы для проводов, пожалуйста, проверьте список аксессуаров разъединителя предохранителей. | |||
Технические параметры разъединителя предохранителя
| DNN18-160 | DNN18-250 | DNN18-400 | DNN18-630 | |||||||||||||
| Электрические параметры | С предохранителем | Номинальное рабочее напряжение | Ue | V | AC 400 | AC 500 | AC 690 | AC 400 | AC 500 | AC 690 | AC 400 | AC 500 | AC 690 | AC 400 | AC 500 | AC 690 |
|
| Номинальный рабочий ток
| Ie | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 | 630 | |
| Согласованный ток нагрева | Ith | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 | 630 | ||
| Уровень обслуживания | AC-23B | AC-23B | AC-22B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | ||||
| Номинальный предельный ток короткого замыкания | Iq | kA | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | ||||
|
| Номинальное напряжение изоляции | Ui | V | 1000 | 1000 | 1000 | 1000 | |||||||||
| Номинальное импульсное выдерживаемое напряжение | Uimp | kV | 8 | 12 | 12 | 12 | ||||||||||
|
| Номинальная частота | Hz | 50/60 | 50/60 | 50/60 | 50/60 | ||||||||||
| Электрический срок службы | time | 200 | 200 | 200 | 200 | |||||||||||
| С изолирующим ножом | Номинальное рабочее напряжение | Ue | V | \ | \ | AC500 | \ | \ | AC500 | \ | \ | AC500 | \ | |||
| Номинальный рабочий ток | Ie | A | \ | \ | 250 | \ | \ | 400 | \ | \ | 630 | \ | ||||
| Согласованный ток нагрева | Ith | A | \ | \ | 250 | \ | \ | 400 | \ | \ | 630 | \ | ||||
| Уровень обслуживания | \ | \ | AC-23B | \ | \ | AC-23B | \ | \ | AC-23B | \ | ||||||
|
| Номинальный предельный ток короткого замыкания | Iq | kA | \ | \ | 12 | \ | \ | 12 | \ | \ | 12 | \ | |||
| Номинальное напряжение изоляции | Ui | V | \ | 100 | 1000 | 1000 | ||||||||||
|
| Номинальное импульсное выдерживаемое напряжение | Uimp | kV | \ | 12 | 12 | 12 | |||||||||
| Номинальная частота | Hz | \ | 50\60 | 50\60 | 50\60 | |||||||||||
|
| Электрический срок службы | time | \ | 200 | 200 | 200 | ||||||||||
| Предохранитель | Размер (RT16/NT/NH) ГБ/T13539.2МЭК 62269-2 | 00 | 1 | 2 | 3 | |||||||||||
|
| Рабочий ток | In | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 | 500 | |
| растрата энергии | P | W | 12 | 12 | 12 | 18 | 23 | 32 | 28 | 34 | 45 | 40 | 48 | 60 | ||
| Механизм _ | Механическая жизнь | time | 1400 | 1400 | 800 | 800 | 1400 | 800 | ||||||||
| Расстояние между шинами | mm | 185 | 185 | 185 | 185 | |||||||||||
| Степень защиты механизма | Спереди _
| on | IP20 | IP20 | IP20 | IP20 | ||||||||||
| off | IP30 | IP30 | IP30 | IP30 | ||||||||||||
| О там
| Электронный монитор предохранителей (EFM) | Can be added | Can be added | Can be added | Can be added | |||||||||||
| Переключатель обратной связи сигнала открытия и закрытия (микропереключатель) | Can be added | Can be added | Can be added | Can be added | ||||||||||||
| Рабочие условия | Температура окружающего воздуха | ℃ | -5 ～ +55 | |||||||||||||
| Номинальная рабочая система | Uninterrupted working system | |||||||||||||||
| Режим работы | Handle operation | |||||||||||||||
| Способ установки | Vertical installation | |||||||||||||||
| Высота | m | ≤ 2000 | ||||||||||||||
| класс загрязнения | 3 | |||||||||||||||
| Уровень перенапряжения | Уровень перенапряжения | Ⅲ
| Ⅳ | |||||||||||||
Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

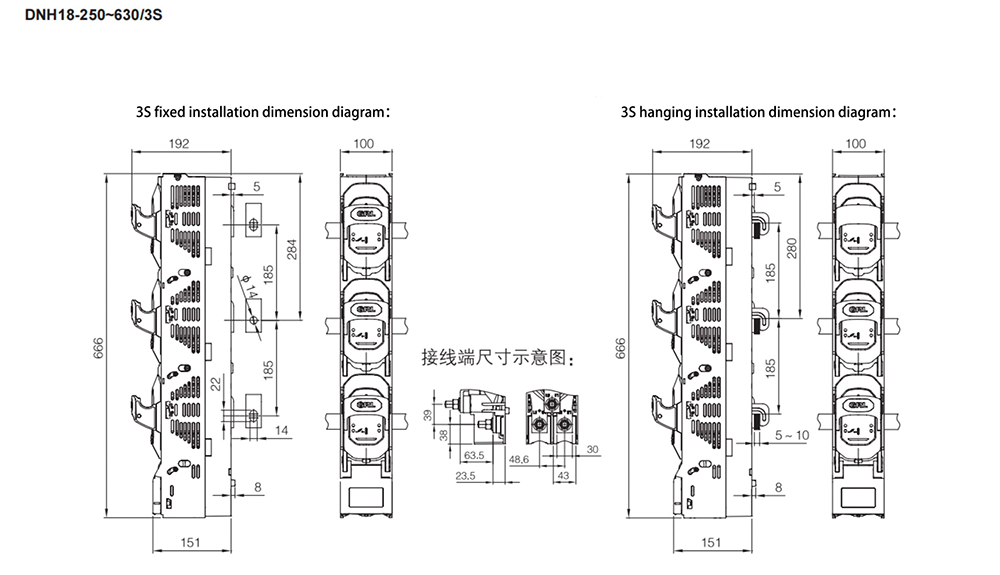

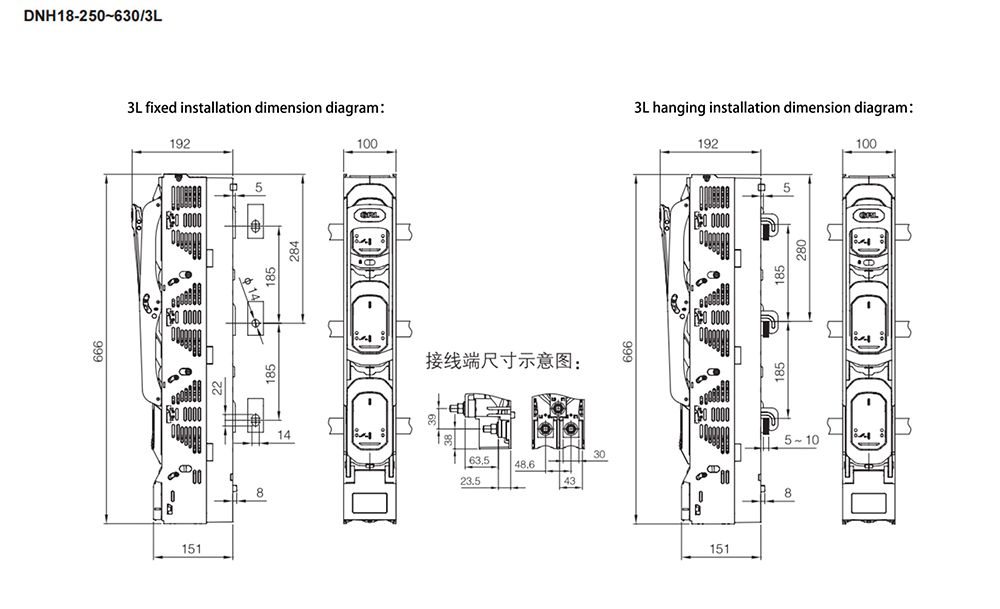

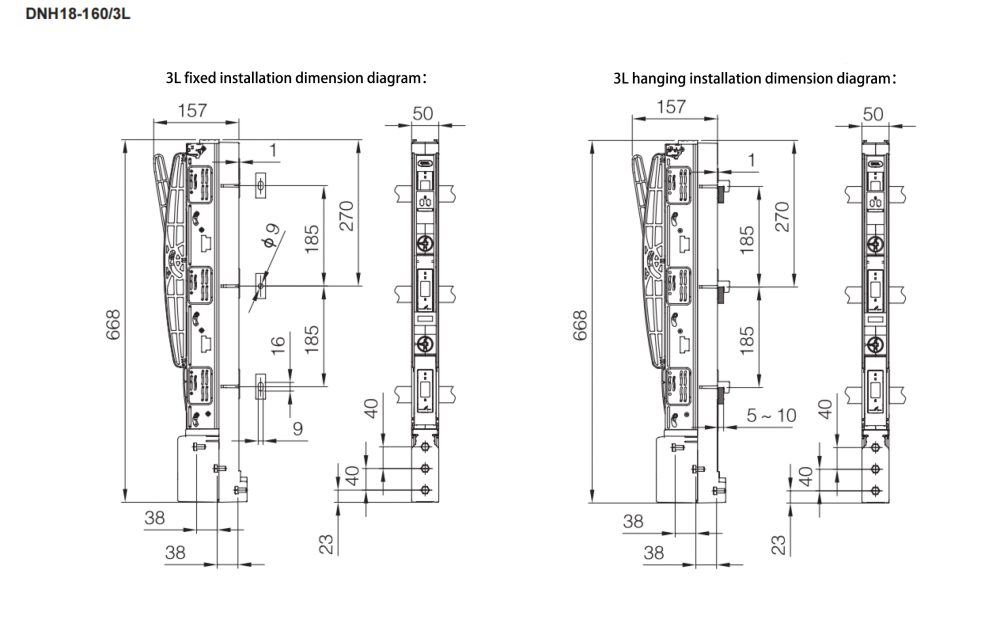

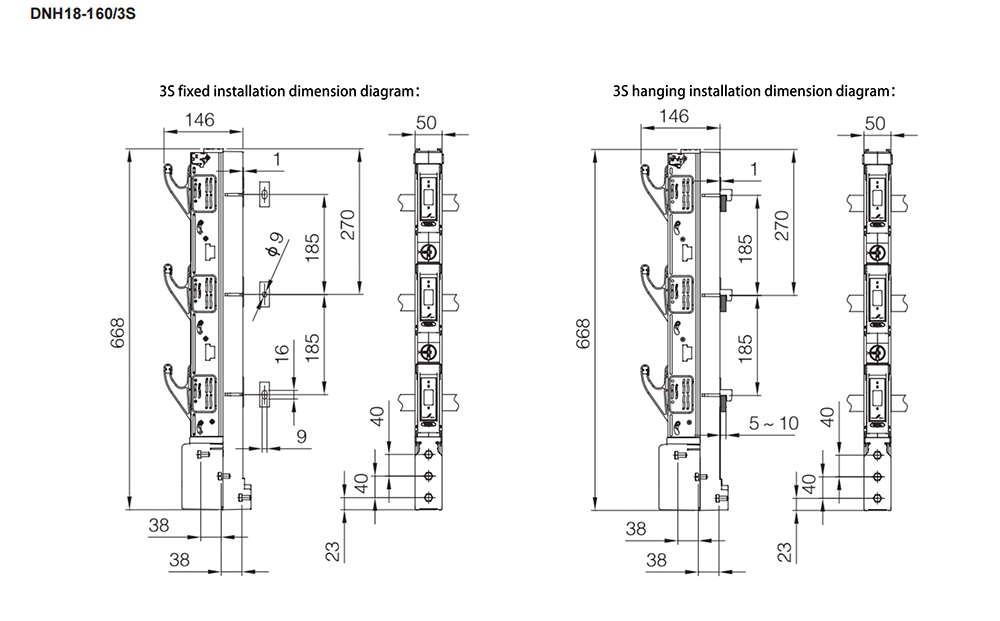

Габаритные и установочные размеры разъединителя предохранителя (мм)
