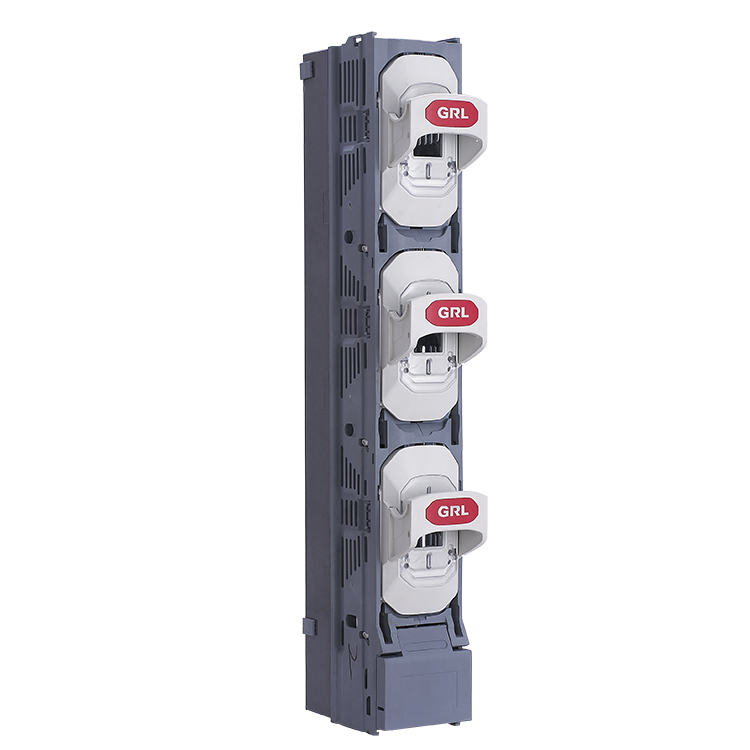

Разъединитель-предохранитель DNH18

Режим: DNH18

Ток : 160А, 250А, 630А, 800А

Напряжение: 400 В переменного тока/500 В переменного тока/690 В переменного тока

Материал: DMC, PA66, ПК, АБС

Сертификаты: CE, TUV

Электронная почта:tim@grlele.com

1.Габаритный чертеж

2.Параметры

3. Компоненты

4. Данные по упаковки

5. Упаковка и доставка

Размеры:

параметры

				DNH18-160			DNH1-250			DNH1-400			DNH1-630
С предохранителем		Номинальное напряжение Uэ/В		AC400	AC500	AC690	AC400	AC500	AC690	AC400	AC500	AC690	AC400	AC500	AC690
		Номинальный ток Ie/A		160	125	100	250	250	200	400	400	315	630	630	630
		Номинальное напряжение изоляцииUi/В		1000			1000			1000			1000
		Тепловой токIth/A		160	125	100	250	250	200	400	400	315	630	500
		Выдерживаемое напряжениеUимп/кВ		8			12			12			12
		Номинальный кратковременно выдерживаемый ток Iq/kA		50			100	100	50	100	100	50	100	100	50
		Категория использования		AC-23B	AC-23B	AC-22B	AC-23B	AC-22B	AC-21B	AC-23B	AC-22B	AC-21B	AC-23B	AC-22B	AC-21B
		Время электрической выносливости		200			200			200			200
С медным звеном		Номинальное напряжение (Ue/В)Ue/В		/			/	AC500	/	/	AC500	/	/	AC500	/
		Номинальный токIe/A		/			/	250	/	/	400	/	/	630	/
		Номинальное напряжение изоляцииUi/В		/			1000			1000			1000
		тепловой токIth/A		/			/	250	/	/	400	/	/	630	/
		Выдерживаемое напряжениеUимп/кВ		/			12			12			12
		Номинальный кратковременно выдерживаемый ток Icw кА/1с		/			/	12	/	/	12	/	/	12	/
		Категория использования		/			/	AC-23B	/	/	AC-23B	/	/	AC-23B	/
		электрическая жизнь		/			200			200			200
Общие параметры		Номинальная частота Гц		/			50/60			50/60			50/60
Плавкая вставка		Размер (RT16/NT/NH)IEC 60269-2 GB/T 13539.2		00			1			2			3
		Рабочий ток In/A		160	125	100	250	250	200	400	400	315	630	630	500
		Потеря мощности П/Вт		12	12	12	18	23	32	28	34	45	40	48	60
организация		Мощность П/Вт		1400			1400			800	800	1400	800
		Расстояние между шинами мм		185			185			185			185
Другие		Переключатель обратной связи по сигналу открытия и закрытия (микропереключатель)		Can do			Can do			Can do			Can do
		Электронный монитор предохранителей (EFM)		Can do			Can do			Can do			Can do
Уровень защиты (спереди)		Открыть		IP20			IP20			IP20			IP20
		Он поймал		IP30			IP30			IP30			IP30

Компоненты разъединителя-предохранителя DNH18
> Вертикальный предохранительный выключатель-разъединитель GRL DNH18 устанавливается со специальной подвесной клеммой и напрямую подключается к сборной шине. Подвесная клемма может быть закреплена на выключателе заранее и эффективно и удобно установлена ​​за одно целое с выключателем. Он соответствует национальному стандарту GB/T 13539.2 и GB/T 14048.3, а также стандартам Международной электротехнической комиссии IEC 60947-1 и IEC 60947-3.

Вертикальный разъединитель-предохранитель DNH18 может обеспечивать различные режимы проводки для удовлетворения ваших потребностей в проводке в различных ситуациях.

> Разъединители-предохранители широко используются в электросетях, промышленном управлении электроэнергией, новой энергетике и других областях.

В энергосистеме он широко применяется в фидерных стойках, интегрированных распределительных щитах, низковольтных распределительных шкафах, шкафах компенсации конденсаторов и т. д. В области промышленного контроля он широко используется в фотогальваническом оборудовании, промышленных электропечах, промышленных шкафы управления автомобилестроения и других отраслей промышленности. В новой энергетической отрасли он обычно применяется в комбайнерных коробках и шкафах, подключенных к сети, и т. Д.

> Разъединитель с плавким предохранителем подходит не только для профессиональных электриков для управления и обслуживания распределительной сети и ответвлений, но и для непрофессионального электротехнического персонала. Поскольку люди могут заменить предохранитель только после вытягивания рукоятки и под отключенной от сети .

Данные по упаковки:

Модель (без предохранителя)	Размер коробки	Количество в упаковке	Одноместный/ГВт (кг)	Блок/ГВт (кг)
DNH18-160/3L	70*38*24	8	2.52	21.26
DNH18-250/3L	70*44*27	4	5.76	24.28
DNH18-400/3L	70*44*27	4	6.52	27.32
DNH18-630/3L	70*44*27	4	7.52	31.32
DNH18-160/3S	70*38*24	8	2.35	19.9
DNH18-250/3S	70*44*27	4	5.62	23.72
DNH18-400/3S	70*44*27	4	6.35	26.64
DNH18-630/3S	70*44*27	4	7.36	30.68
