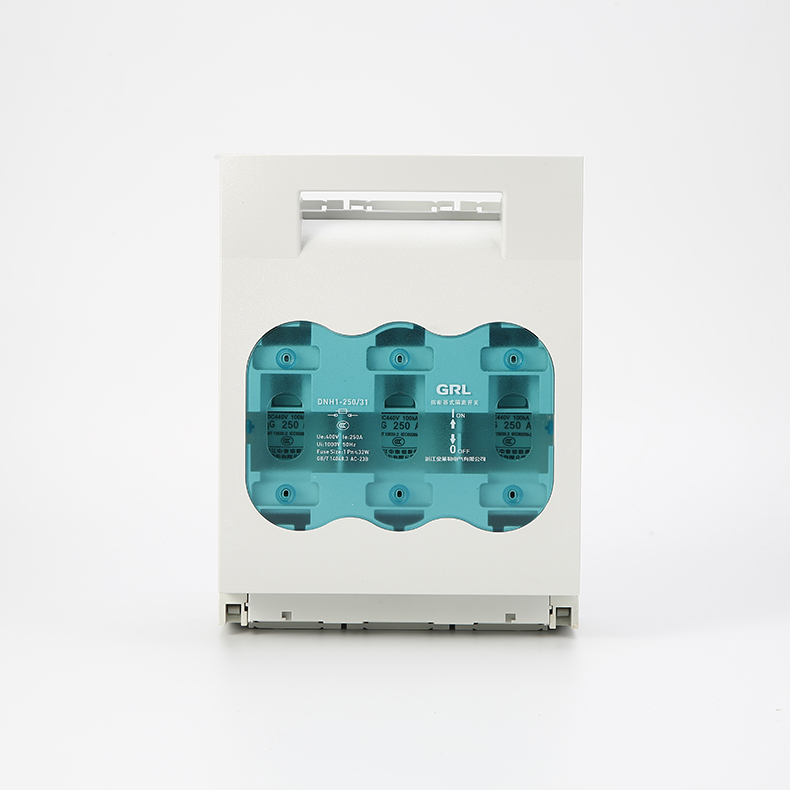

Разъединитель DNH1

Если мы хотим узнать, что такое выключатель-разъединитель, сначала нам нужно взглянуть на другие определения:

Отключить означает вывести (электрическое устройство) из строя, отсоединив его от источника питания.

Выключатель-разъединитель представляет собой механическое устройство, отвечающее указанным требованиям к функции отключения в разомкнутом положении цепи.

Целью разъединителя в электрической цепи является отключение питания всех или отдельных частей устройства по соображениям безопасности путем отделения устройства или его части от каждого источника электроэнергии.

Разъединитель представляет собой механическое коммутационное устройство, способное включать, проводить и отключать ток в нормальных условиях цепи, которые могут включать определенные условия рабочей перегрузки, или в определенных ненормальных условиях цепи (таких как короткие замыкания) в течение определенного периода времени.

Разъединитель  — это коммутационное устройство, которое вручную переключает/изолирует нагрузки и распределительные щиты. Он способен включать, проводить и отключать указанный номинальный ток (включая указанную перегрузку). Он защищает обратные электрические нагрузки, безопасно отключая все электроды и электрические компоненты от источника питания под нагрузкой.

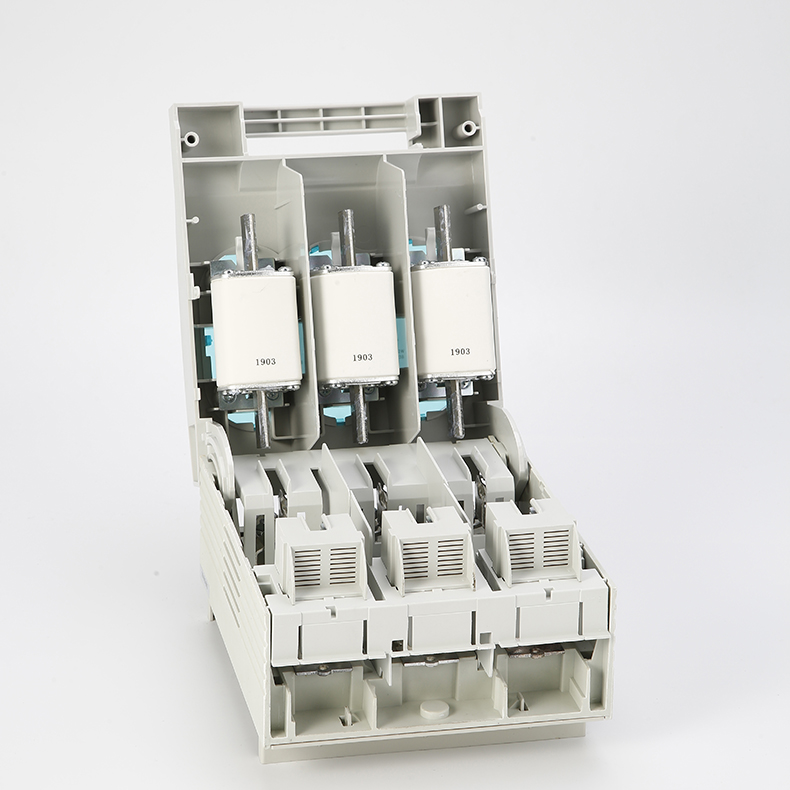

В дополнение к защите, обеспечиваемой предохранителем, разъединитель с плавким предохранителем также имеет характеристики выключателя нагрузки и разъединителя. Он состоит из трех групп ножей и пластиковых корпусов, каждая группа ножей представляет собой двойной разрыв для каждой фазы. В центре каждого набора ножей имеется зазор для перемычки предохранителей.

Недостатком такой схемы является то, что при включении выключателя для замены предохранителя цепь, подключенная к разъединителю с предохранителем, все еще может иметь ток утечки, поэтому электрики должны использовать профессиональные средства защиты, такие как изолирующие перчатки, каски и т. д., когда они заменяют предохранитель.

Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

Разъединитель с плавким предохранителем выполняет функцию изоляции, а также защищает цепь от токов перегрузки.

Защита от перегрузки и короткого замыкания для обратного электрического оборудования/нагрузок обеспечивается установкой предохранителя LV HRC в разъединитель с плавким предохранителем, обычно это размер предохранителя 000, 1, 2 и 3, это зависит от типа требований к установке.

Предохранители HRC обладают высокой отключающей способностью при коротком замыкании. Кроме того, время размыкания разъединителя с плавким предохранителем после короткого замыкания очень короткое и быстрое. Когда предохранитель HRC перегорает, необходимо заменить новый предохранитель на разъединителе с плавким предохранителем.

Самый простой и дешевый способ совместить функции предохранителя и разъединителя — использовать разъединитель с плавким предохранителем. С такими устройствами, как основания предохранителей, разъединители и разъединители с плавкими предохранителями, выключатель-предохранитель также выполняет функцию коммутационного элемента.

При извлечении держателя предохранителя, в котором также находится предохранитель, имеется явно открытое изоляционное расстояние, позволяющее безопасно выполнять работы по техническому обслуживанию. Перегоревший предохранитель можно легко снять и заменить.

Электрический разъединитель с плавким предохранителем должен эксплуатироваться только обученным и квалифицированным электриком, и в соответствии с электрическими эксплуатационными спецификациями электрик должен быть одет в защитную одежду.

Поскольку разъединители с предохранителями имеют ограниченное коммутационное напряжение и допустимый ток, они особенно подходят для приложений, в которых функция коммутации требуется лишь изредка.

Преимущества разъединителей типа Fuse:

С функцией изоляции.

Он может выдерживать высокие кратковременные выдерживаемые цепи.

Размыкание и замыкание разъединителя вручную или автоматически.

Его можно переключить на большой ток.

переключаться под нагрузкой.

Он доступен в 2-х, 3-х, 4-х полюсных версиях.

Позволяет проверить рабочее состояние предохранителя через прозрачную крышку.

Как выбрать разъединитель с предохранителем?

Разъединитель с плавким предохранителем изготовлен и предназначен для использования в качестве токопроводящих элементов (звеньев), предохранители ножевых контактов. Выбор типа предохранителя-разъединителя напрямую зависит от размера выбранного предохранителя.

Поэтому сначала необходимо выбрать корпус предохранителя (от NH000 до NH3) в соответствии с входящим током, чтобы определить, какой предохранитель-разъединитель-разъединитель будет использоваться.

Во-вторых, вы должны проверить, способен ли разъединитель с предохранителем выдерживать номинальный ток цепи или нет. Номинальный ток нагрузки должен быть меньше или равен максимальному току разъединителя с предохранителем. Номинальный ток предохранителя может быть выше, чем у разъединителя с предохранителем из-за требований стандартов на размер предохранителя.

Принадлежности разъединителя с предохранителем:

Существует множество принадлежностей, которые можно установить на разъединителях с предохранителями, таких как:

• Контроль механических предохранителей
• Электронный контроль предохранителей
• Клеммы с кабельными наконечниками
• 3-фазные шины
• Вспомогательные контакты
• Клеммные крышки
• Замки и пломбы

Приложения с плавким разъединителем

Переключение машин (вкл./выкл.) (HVAC, кран, насос, конвейер, промышленная печь, щитовая машина)

Распределение мощности

Распределительный щит низкого напряжения или фидерная стойка

Центры управления двигателями (изоляция и защита пускателей двигателей)

Приложения безопасности

Электростанции

ИБП и телекоммуникационные приложения

Солнечные автономные и сетевые приложения

Схема разъединителя с предохранителем
