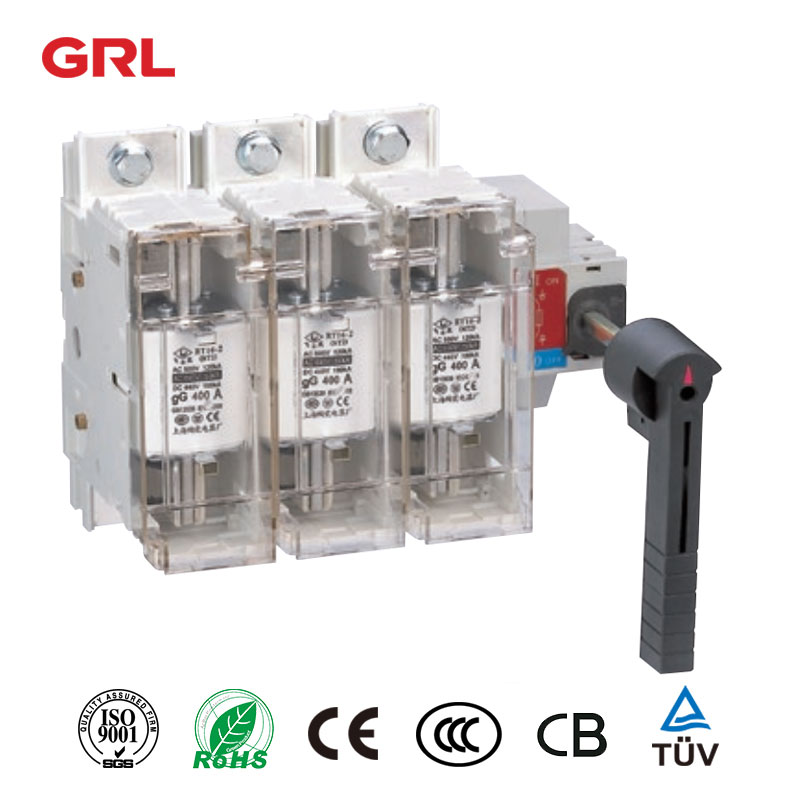

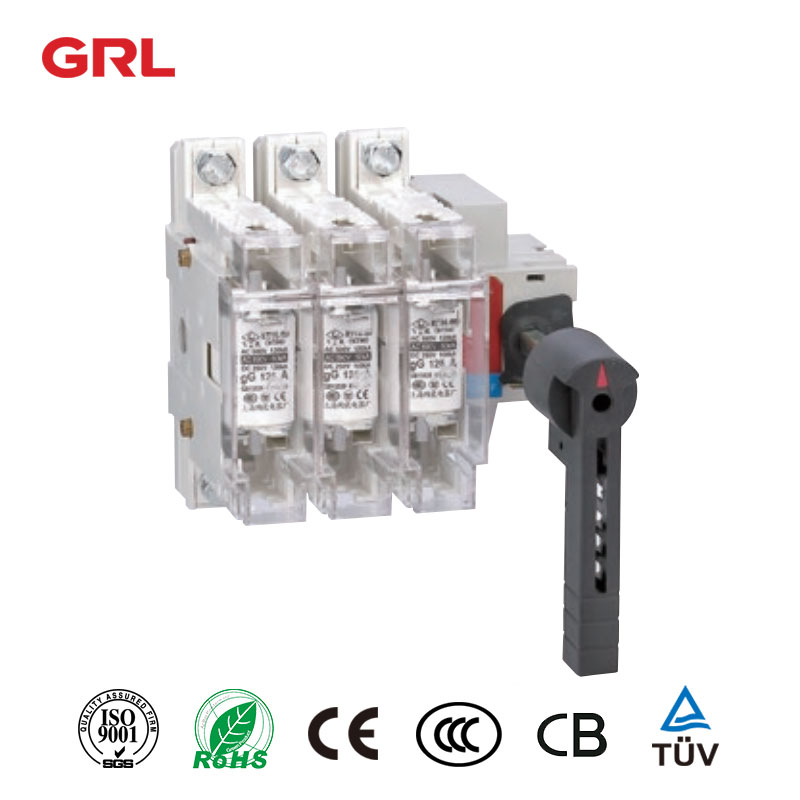

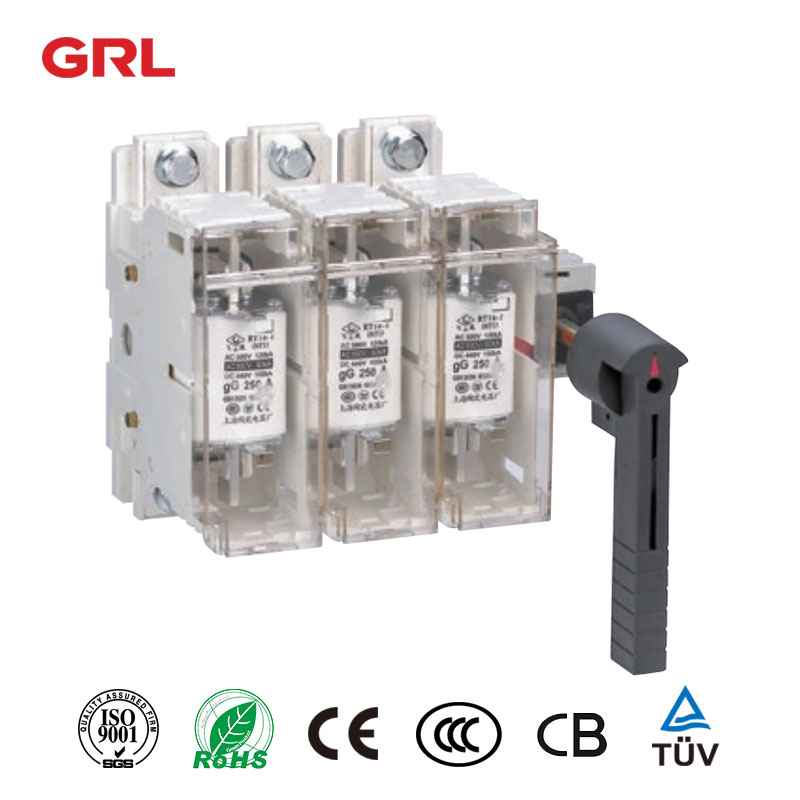

Группа предохранителей-разъединителей Серия HGLR, выключатель-разъединитель с предохранителем 63-630A

Группа предохранителей-разъединителей серии HGLR (далее — выключатель) представляет собой многополюсный выключатель с ручным управлением. Оболочка изготовлена из ненасыщенной полиэфирной смолы, армированной стекловолокном, которая обладает высокими диэлектрическими свойствами, защитной способностью и надежной безопасностью.

Группа изолирующих предохранителей может обеспечить включение и выключение цепи под напряжением и нагрузкой. Он имеет надежную защиту от перегрузки по току или короткого замыкания. Отключенное состояние хорошо видно.

Description

Группа предохранителей-разъединителей Серия HGLR

Группа предохранителей с изолирующим выключателем серии HGLR (далее — выключатель) представляет собой многополюсный выключатель с ручным управлением. Оболочка изготовлена из ненасыщенной полиэфирной смолы, армированной стекловолокном, которая обладает высокими диэлектрическими характеристиками, защитной способностью и надежной безопасностью.

Рабочий механизм представляет собой механизм ускорения с пружинным накоплением энергии и мгновенным сбросом. Мгновенное подключение и отключение контактной структуры с несколькими точками останова не зависит от скорости рукоятки управления, что значительно улучшает различные электрические и механические свойства.

Группа плавких предохранителей разъединителя может обеспечить безопасное и надежное подключение и отключение цепи. Имеет надежную защиту от перегрузки по току или короткого замыкания. Отключенное состояние хорошо видно.

Fuse Switch Disconnector-1

Структурные характеристики разъединителя-предохранителя

Группа предохранителей-разъединителей является идеальным решением для сильноточных соединений и отключений. Его модульная конструкция упрощает сборку в соответствии с вашими потребностями, а цельная конструкция обеспечивает стабильность. Пружинный механизм накопления энергии обеспечивает быстрое и простое соединение и разъединение даже на высоких скоростях.

Группа предохранителей-разъединителей HGLR-63~400 имеет модульную конструкцию, которую можно свободно собирать в соответствии с требованиями заказчика.
HGLR-630 имеет интегральную конструкцию, обеспечивающую стабильность работы продукта благодаря высокому току.

В рабочем механизме используется пружинный механизм накопления энергии. Когда продукт подсоединен и отсоединен, пружина может быть отпущена мгновенно, чтобы реализовать быстрое соединение и разъединение (13,8 м / с), что не зависит от скорости рабочей рукоятки и значительно улучшает способность гасить дугу.

Группа предохранителей-разъединителей — это безопасный и простой способ отключить электрическую цепь. Изготовленный из высококачественной ненасыщенной полиэфирной смолы, армированной стекловолокном, этот переключатель имеет визуальный щиток для облегчения разборки и замены плавкой вставки. Группа предохранителей-разъединителей также имеет самоочищающиеся контакты для надежного соединения и функции защиты от перегрузки по току и короткого замыкания.

Соответствовать стандарту

Международный стандарт

IEC60947-1 низковольтное распределительное устройство и устройство управления Часть 1: Общие положения
IEC60947-3 низковольтное распределительное и управляющее оборудование, выключатели, изоляторы, разъединители и комбинации предохранителей

Национальный стандарт

Общие правила GB/T 14048.1 для низковольтных распределительных устройств и устройств управления
GB/T 14048.3 низковольтное распределительное и контрольное оборудование, выключатели, выключатели, разъединители и комбинации предохранителей
GB/T 4208-1993 степени защиты для закрытых корпусов
Основные требования GB 13539.1 к предохранителям низкого напряжения
Дополнительные требования GB 13539.2 к предохранителям, используемым штатным персоналом предохранителей низкого напряжения.

Нормальные условия работы и установки

Рабочая среда

Максимальная температура окружающего воздуха не должна превышать +40℃, минимум -5℃. Средняя температура внутри здания не должна превышать +35℃ в течение 24 часов. Место установки не должно находиться выше 2000 м над уровнем моря.

При максимальной температуре выше 40℃ относительная влажность воздуха не должна превышать 50%. Однако при более низких температурах допускается более высокая относительная влажность; например, 90% при 20℃. В случае появления конденсата из-за перепадов температуры необходимо принять специальные меры.

Уровень загрязнения окружающей среды – уровень 3. изолятор включается или выключается.

Монтаж

Выключатель должен быть установлен в месте без значительной тряски, ударной вибрации и проникновения дождя и снега. В то же время место установки должно быть свободно от взрывоопасной среды, а среда должна быть свободна от газа и пыли, достаточных для коррозии металла и повреждения изоляции.

Читай дальше что такое разъединитель?

Fuse Switch Disconnector-2

Разъединитель выключателя предохранителявыбор предохранителя и таблица сравнения номинального тока предохранителя.

Группа предохранителей разъединителя различные предохранители корпуса

Rated current of disconnector fuse group (A)	Rated current of fuse link (A)	Fuse size
63	2、4、6、10、16、20、25、32、40、50、63	00C
160	2、4、6、10、16、20、25、32、40、50、63、80、100、125、160	00
250	16、20、25、40、50、63、80、100、125、160、200、250	1
400	50、63、80、100、125、160、200、250、315、400	2
630	200、250、315、400、500、630	3

Электрические и механические свойства группы предохранителей разъединителя HGLR-63~630

Electrical parameters	Agreed heating current Ith (A)			63	160	250	400	630
	Fuse size			00C	00	1	2	3
	Rated insulation voltage Ui			800	800	800	800	800
	Dielectric strength (V)			2000	2000	2000	2000	2000
	Rated impulse withstand voltage Uimp kV			8	8	8	8	8
	Rated working current Ie (A)	415V	AC-23B	63	160	250	400	630
		690V	AC-21B	40	100	200	315	400
	Limit short-circuit current（Ｉq）(ＫA)			20	20	20	20	20
Making and breaking capacity (arms)	Rated making capacity			630	1600	2500	4000	6300
	Rated breaking capacity			504	1280	2000	3200	5040
Operational performance	Mechanical life			1700	1400	1400	800	800
	Electrical life			300	200	200	200	200
Weight	3 Poles			1	1.8	3.2	4.8	16
	4 Poles			1.,3	2.3	4.5	6.1	19

Габаритные и установочные размеры разъединителя-предохранителя (мм)

Fuse Switch Disconnector-3

Specifications	A	B	C	D	E	F	G	H	K	N	M
HGLR-63/3	134	118	31	70	118	134	102	32	97	9.5	5
HGLR-63/4	166	118	31	70	118	134	102	32	97	9.5	5

Fuse Switch Disconnector-4

Разъединитель выключателя предохранителя

Specifications	A	B	C	D	E	H	M	K	N	P	U	L	ΦX
HGLR-160/3	165	162	192	118	127	108	67	90	141	36	115	5	8.8
HGLR-160/4	200	162	192	118	127	144	67	90	141	36	115	5	8.8
HGLR-250/3	236	195	200	160	146	180	93	137	165	60	145	6	11
HGLR-250/4	296	195	200	160	146	240	93	137	165	60	145	6	11
HGLR-400/3	281	205	200	170	149	198	124	137	175	66	145	6	11
HGLR-400/4	347	205	200	170	149	264	124	137	175	66	145	6	11

Fuse Switch Disconnector-5

Разъединитель выключателя предохранителя

Specifications	A	B	C	D	E	H	M	K	N	P	U	L	ΦX
HGLR-160/3	165	162	150~300	118	127	108	67	90	141	36	126	5	8.8
HGLR-160/4	200	162	150~300	118	127	144	67	90	141	36	126	5	8.8
HGLR-250/3	236	195	150~300	160	146	180	93	137	165	60	126	6	11
HGLR-250/4	296	195	150~300	160	146	240	93	137	165	60	126	6	11
HGLR-400/3	281	205	150~300	170	149	198	124	137	175	66	126	6	11
HGLR-400/4	347	205	150~300	170	149	264	124	137	175	66	126	6	11
