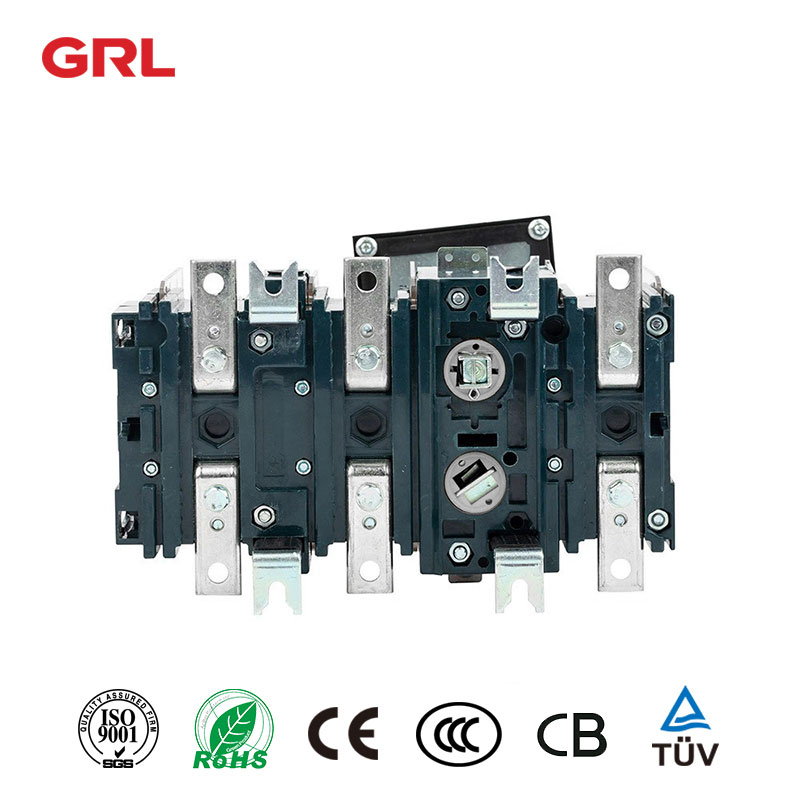

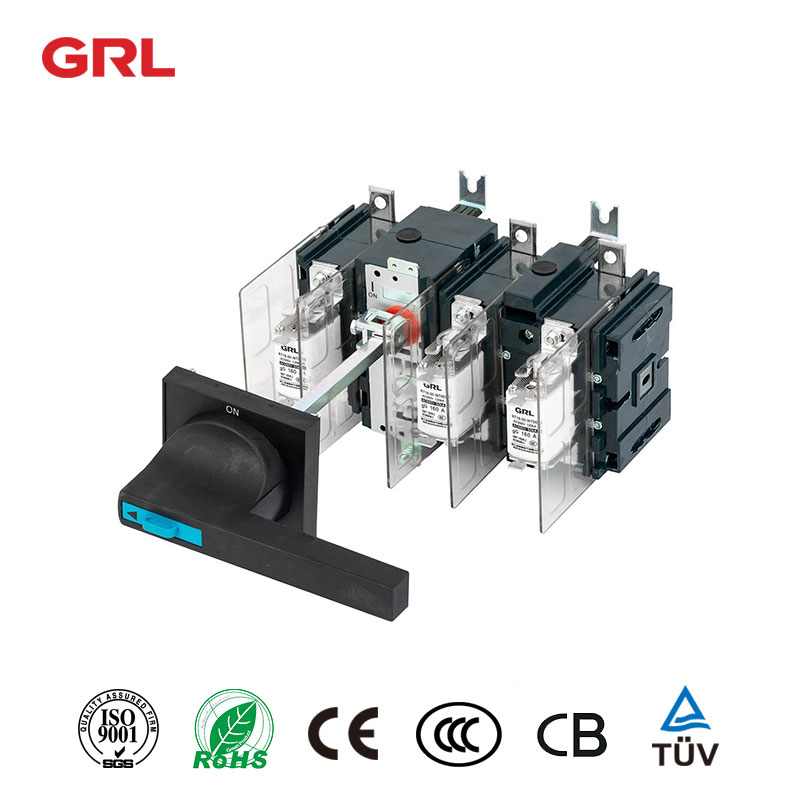

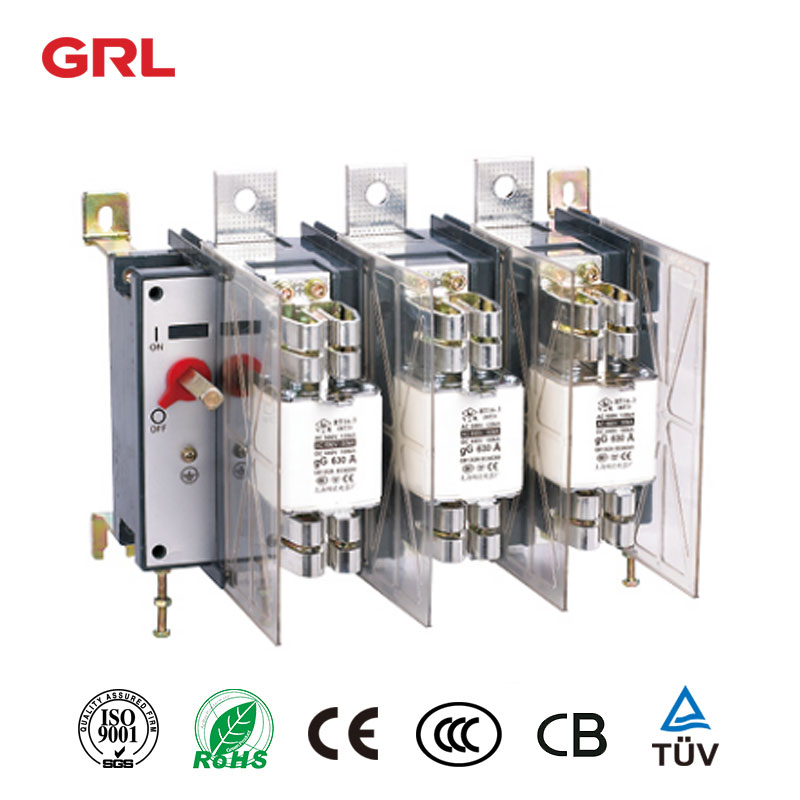

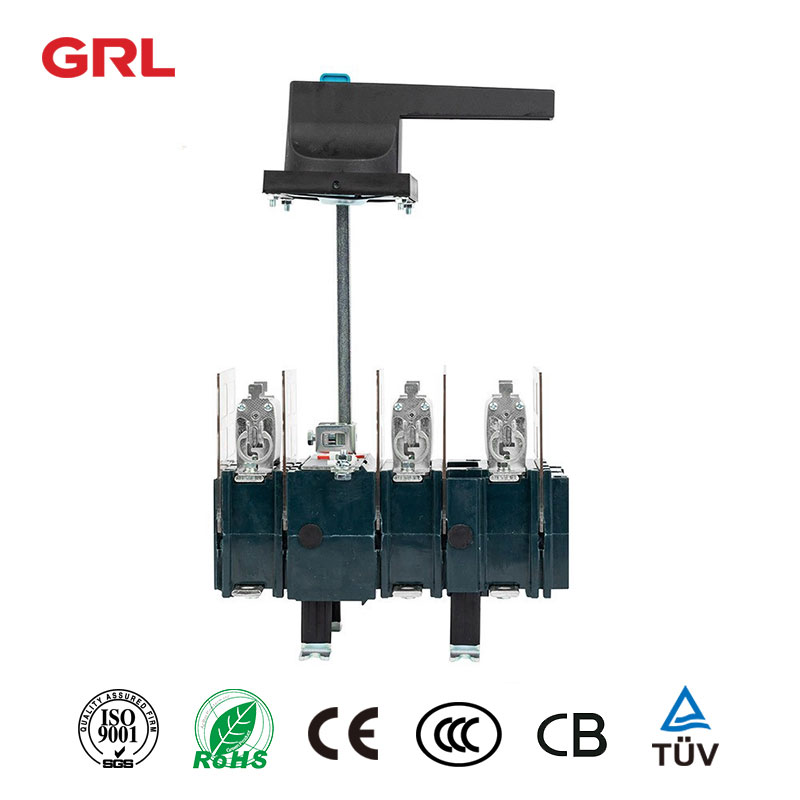

Группа предохранителей разъединителя серии HH15 и разъединитель (далее именуемый «выключатель») включают серию QSA, серию QA и серию QP, которые в основном применимы к распределительным цепям и цепям двигателя с высоким током короткого замыкания, в качестве главного выключателя или главного выключателя. редко управляется вручную. Выключатели серии QSA могут использоваться для защиты цепи от короткого замыкания.
Переключатель соответствует стандартам GB/T 14048.3 и IEC60947-3 и широко используется в низковольтных комплектах с более высокими выдвижными ящиками.
Температура окружающего воздуха должна быть не выше +40 ℃, не ниже -5 ℃, а средняя температура в течение суток не должна превышать +35 ℃.
Высота места установки не должна превышать 2000 м.
При температуре окружающего воздуха +40 ℃ относительная влажность не должна превышать 50%. При более низкой температуре допускается более высокая относительная влажность, например, 90% при 20 ℃. Должны быть приняты специальные меры для предотвращения образования конденсата, вызванного изменением температуры.
Уровень загрязнения окружающей среды – 3 полюса.
Выключатель должен быть установлен в месте без значительной тряски, ударной вибрации и проникновения дождя и снега. При этом на месте установки не должно быть взрывоопасных сред, а в средах не должно быть газа и пыли, достаточных для коррозии металла и повреждения изоляции.
Переключатель принимает режим работы с передним вращением, который состоит из рабочего механизма, контактной системы, рукоятки и т. д.
Переключатель имеет полностью закрытую конструкцию и управляется пружинным накопителем энергии. Скорость замыкания и размыкания переключателя не зависит от скорости действия оператора, чтобы обеспечить безопасность операторов и оборудования.
Переключатель представляет собой контактную систему с уникальными характеристиками. Система подвижных контактов изготовлена непосредственно из медного стержня красного цвета. Подвижный контактный элемент имеет мостовую структуру и имеет функцию автоматической регулировки, так что он может эффективно обеспечивать линейный контакт при соединении со статическим контактом, тем самым обеспечивая стабильность повышения температуры продукта.
Ручка управления может быть установлена на дверце распределительного шкафа. Когда дверца шкафа закрыта, ручка подходит к рабочему рычагу выключателя. Когда переключатель находится в закрытом положении, ручка блокируется с дверью шкафа, чтобы предотвратить открытие двери шкафа.
Переключатель также оснащен удлинительным валом, а специальная длина может быть настроена отдельно.
Читай дальше что такое разъединитель?
HH15(QSA)-□/□□
| Технические характеристики | QSA-
125 |
QSA-
160 |
QSA-
250 |
QSA-
400 |
QSA-
630 |
QSA-
800 |
QSA-
1000 |
QSA-
1250 |
|
| Количество основных полюсов | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | |
| Номинальное напряжение изоляции U i | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное выдерживаемое напряжение Uimp | кВ | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Номинальное рабочее напряжение Ue | В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В |
| Согласованный ток нагрева | А | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 |
| Номинальный рабочий ток | А | 125/100 _ | 160/100 _ | 250/200 _ | 400/315 _ | 630/500 _ | 800/500 _ | 1000/800 _ | 1250/1000 _ |
| Номинальный предельный ток короткого замыкания | кА | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 |
| Механическая жизнь | время | 15000 | 12000 | 12000 | 12000 | 3000 | 3000 | 1000 | 1000 |
| Электрическая жизнь | время | 1000 | 300 | 300 | 300 | 200 | 150 | 100 | 100 |
| Размер предохранителя | 00 | 00 | 1 | 2 | 3 | 3 | РСО(РС3)-1250 | 4 | |
| Рабочий крутящий момент | Нм | 7,5 | 16 | 16 | 16 | 30 | 30 | 38 | 38 |
| Согласованный ток нагрева вспомогательного контакта Ith 400В, AC-15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
HH15(QA)-□/□□
| Технические характеристики | QSA-
125 |
QSA-
160 |
QSA-
200 |
QSA-
400 |
QSA-
630 |
QSA-
1000 |
QSA-
1 250 |
QSA-
1600 |
|
| Количество основных полюсов | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | |
| Номинальное напряжение изоляции Ui | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное выдерживаемое напряжение Uimp | кВ | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Номинальное рабочее напряжение Ue | В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В |
| Согласованный ток нагрева | А | 125 | 160 | 2 00 | 400 | 630 | 1000 | 1 250 | 1 600 |
| Номинальный рабочий ток: AC-23B | А | 12 | 160 | 2 00/160 | 400 | 630/ 4 00 | 1000/630 | 1250/1000 | 1 600/ 1000 |
| Номинальный кратковременно выдерживаемый ток I cw | /1s | 5 | 5 | 5 | 12,6 | 12,6 | 25 | 50 | 50 |
| Механическая жизнь | время | 15000 | 1 5 000 | 12000 | 30 00 | 3000 | 3000 | 1000 | 1000 |
| Электрическая жизнь | время | 1000 | 10 00 | 10 00 | 300 | 3 00 | 150 | 100 | 100 |
| Рабочий крутящий момент | Нм | 7,5 | 7,5 | 7,5 | 16 | 16 | 30 | 38 | 38 |
| Согласованный ток нагрева вспомогательного контакта Ith 400В, AC-15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
HH15(QP)-□/□□
| Технические характеристики | QSA-
250 |
QSA-
400 |
QSA-
630 |
QSA-
1000 |
QSA-
1250 |
QSA-
1 6 00 |
QSA-
200 0 |
QSA-
25 00 |
|
| Количество основных полюсов | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | 3,3Н,4 | |
| Номинальное напряжение изоляции Ui | В | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное выдерживаемое напряжение Uimp | кВ | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Номинальное рабочее напряжение Ue | В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В | 415/690В |
| Согласованный ток нагрева | А | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 г. | 2500 |
| Номинальный рабочий ток 690 В : AC-2 1 B | А | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 г. | 2500 |
| Номинальный рабочий ток 415 В: AC-2 2 B | А | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 г. | 2500 |
| Номинальный кратковременно выдерживаемый ток Icw | /1s | 8 | 2 5 | 2 5 | 25 | 50 | 50 | 60 | 60 |
| Механическая жизнь | время | 15000 | 15000 | 12000 | 12 000 | 3000 | 3000 | 500 | 2000 г. |
| Электрическая жизнь | время | 1000 | 1000 | 200 | 150 | 100 | 100 | 100 | 100 |
| Рабочий крутящий момент | Нм | 16 | 16 | 16 | 30 | 38 | 38 | 38 | 38 |
| Согласованный ток нагрева вспомогательного контакта Ith 400В, AC-15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
В заказе должны быть указаны форма и характеристики выключателя, уровень напряжения, уровень тока, количество полюсов, режим работы и количество и т. д. по специальным заказам обращайтесь в наш технический отдел Предохранитель-разъединитель Предохранитель-разъединитель Например: HH15 (
QSA
) -125/3 400В предохранитель ток 100А 10 комплектов
HH15 (QA) -200/3 380В 10 комплектов
HH15 (QP) -2000/32 380В 10 комплектов
изолятор включается или выключается
