Описание
Блок комбайнера постоянного тока DNHLX-PV2 / 1 подходит для инвертора (максимальное входное напряжение DC550V / DC1000V, 2 входных канала PV, 1 выходной канал, один инвертор MPPT). Корпус коробки изготовлен из инженерных материалов ПВХ, с тестами на огнестойкость, повышение температуры, ударопрочность, защиту от ультрафиолета и другие испытания. Класс защиты IP65.
Конструкция и конфигурация в строгом соответствии с «Техническими условиями на фотогальваническое распределительное оборудование» CGC/GF 037:2014. Предоставьте пользователям безопасную, краткую, красивую и применимую фотоэлектрическую систему.
Преимущества
Высокая надежность
С ПРЕДОХРАНИТЕЛЕМ ПОСТОЯННОГО ТОКА
С устройством защиты от перенапряжения постоянного тока
С автоматическим выключателем постоянного тока или разъединителем нагрузки постоянного тока
Сильная адаптивность
Конструкция IP65, водонепроницаемость, защита от пыли и ультрафиолета. Строгий тест на высокие и низкие температуры, широко используется. Простая установка, упрощенная проводка системы, удобная проводка.
Корпус коробки изготовлен из холоднокатаной стали и других металлических материалов.
Гибкая конфигурация
Используется для монокристаллических кремниевых солнечных модулей, поликристаллических кремниевых солнечных модулей, тонкопленочных солнечных модулей. Номинальный ток фотогальванического предохранителя, автоматического выключателя, выключателя нагрузки изменен.

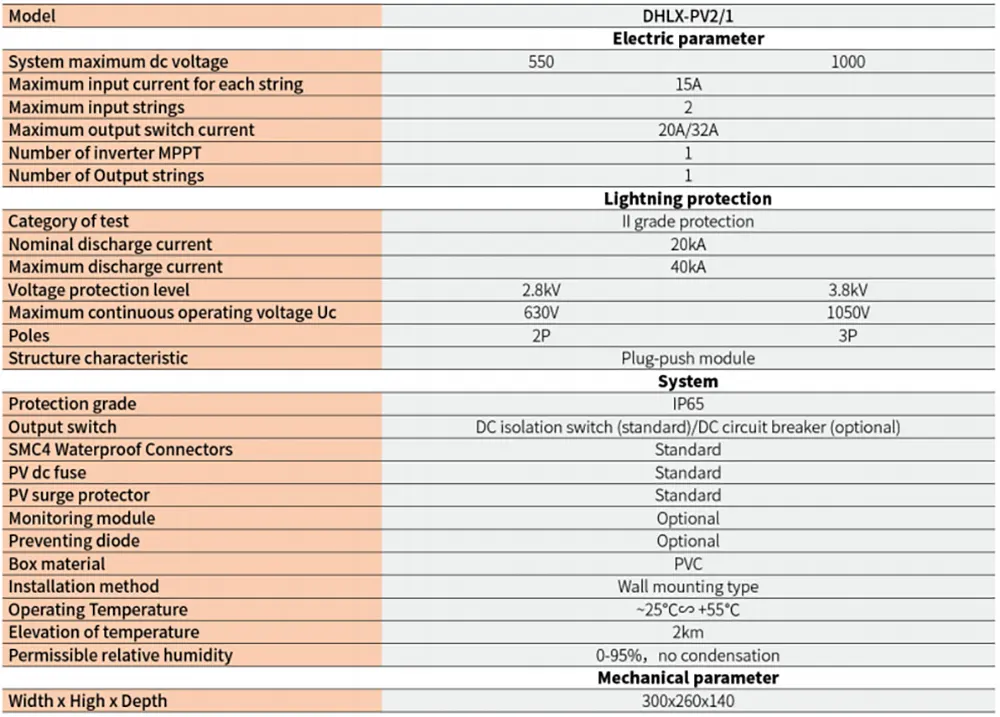

Технический параметр
| Модель | DHLX-PV2/1 |
Электрический параметр
| Максимальное напряжение постоянного тока системы | 550 1000 |
| Максимальный входной ток для каждой строки | 15A |
| Максимальное количество входных строк | 2 |
| Максимальный выходной ток переключателя | 20A/32A |
| Количество инверторов MPPT | 1 |
| Количество выходных строк | 1 |
Молниезащита
| Категория теста | Категория теста |
| Номинальный ток разряда | 20KA |
| Максимальный разрядный ток | 40KA |
| Уровень защиты по напряжению | 2.8KV 3.8KV |
| Максимальное длительное рабочее напряжение Uc | 630V 1050V |
| Поляки | 2P 3P |
| Структурная характеристика | Штекерно-нажимной модуль |
Система
| Степень защиты | IP65 |
| Выходной переключатель | Изолирующий выключатель постоянного тока (стандартный)/автоматический выключатель постоянного тока (дополнительно) |
| Водонепроницаемые разъемы SMC4 | Стандарт |
| предохранитель постоянного тока | Стандарт |
| сетевой фильтр | Стандарт |
| Модуль мониторинга | Необязательный |
| Защитный диод | Необязательный |
| Материал коробки | PVC |
| Способ установки | Тип крепления к стене |
| Рабочая Температура | ~25℃∽+55℃ |
| Повышение температуры | 2km |
| Допустимая относительная влажность | 0-95%, без конденсации |
Mechanical parameter
| Width x High x Depth | 300x260x140 |
Schematic Diagram
