Автоматический ввод резерва DNQ8 Dual Power (уровень изолированного ПК)

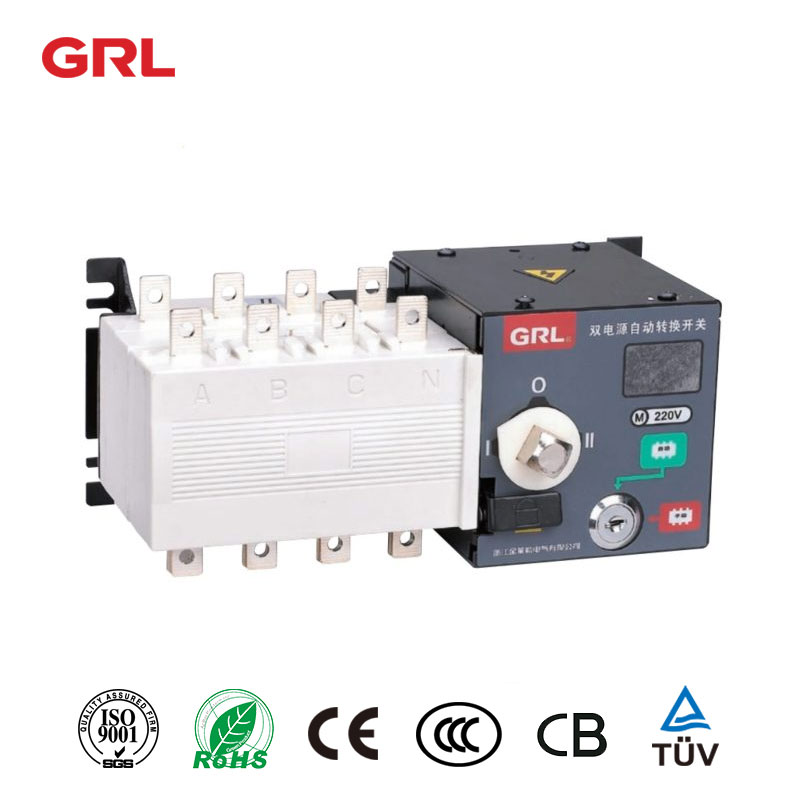

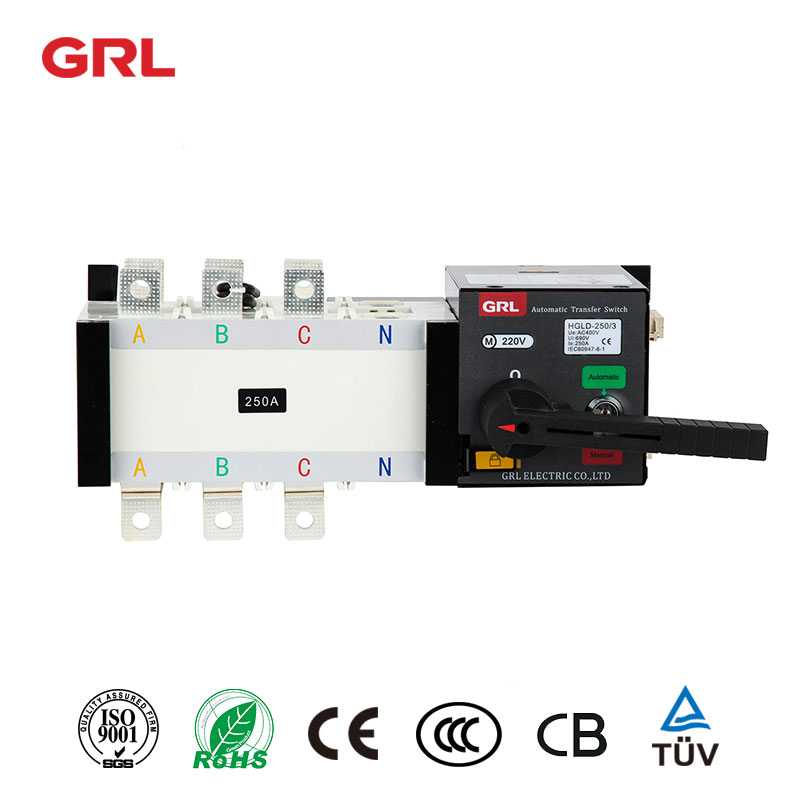

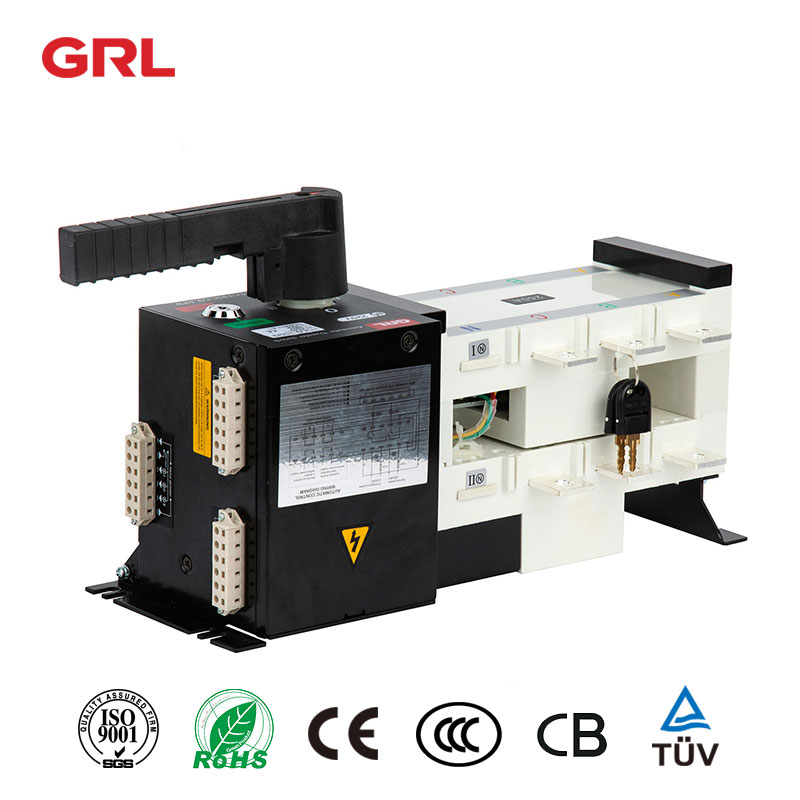

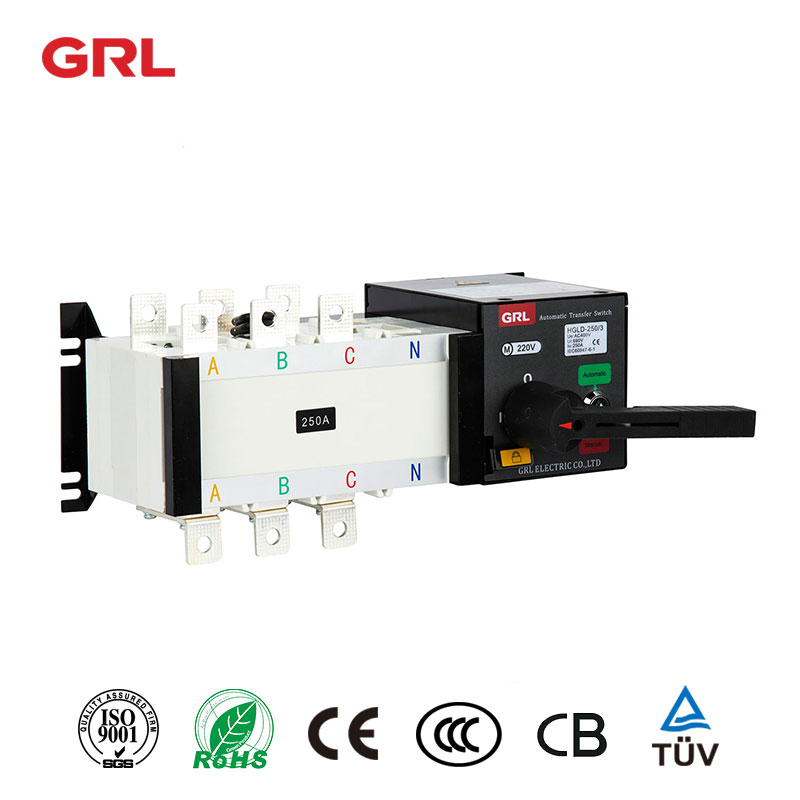

Автоматический переключатель резерва DNQ8

Изолирующие автоматические переключатели ввода резерва (АВР) используются для физического разделения двух источников электроэнергии, таких как генератор и коммунальная сеть. ATS на уровне ПК обычно используются в центрах обработки данных и серверных приложениях, где центры обработки данных часто имеют несколько источников питания, включая электросеть, генераторы и ИБП.

Обзор продукта автоматического ввода резерва

Секция управления переключателя DNQ8 состоит из металлического корпуса, а сам переключатель изготовлен из ненасыщенной полиэфирной смолы из стекловолокна. Это обеспечивает коммутатору превосходные диэлектрические характеристики, а также надежную защиту и функции безопасности.

DNQ8 также эстетичен, имеет прочную конструкцию и компактный форм-фактор. Это идеальный выбор для различных приложений.

Применение автоматического переключателя резерва

Автоматический ввод резерва серии DNQ8 является важным устройством для питания различных систем и оборудования. Он в основном используется для распределения мощности переменного тока с частотой 50 Гц, с номинальным напряжением 400 В и номинальным напряжением постоянного тока 220 В. Он также имеет номинальный ток от 16 до 3200А.

Кроме того, автоматический ввод резерва серии DNQ8 может использоваться для системы переключения одного основного и одного резервного источника питания или взаимного резервного источника питания в моторной сети. Кроме того, его можно использовать для нечастой изоляции от разрывных цепей и линий. Таким образом, автоматический ввод резерва серии DNQ8 универсален и незаменим.

Пример выбора модели

Автоматический переключатель резерва с согласованным током нагрева 125 ампер, номинальным напряжением переменного тока 400 вольт, номинальным током 50 ампер, 4 полюса (3 полюса + отключаемый нейтральный полюс), подходит для автоматического переключения и автоматического восстановления система электроснабжения коммунальной электростанции и масляный двигатель.

Соответствовать стандарту

Автоматический ввод резерва серии DNQ8 символизирует следующие стандарты:

Международный стандарт

IEC60947-1 низковольтное распределительное устройство и аппаратура управления, часть I, общие положения
IEC60947-3 низковольтное распределительное и управляющее оборудование, выключатели, изоляторы, разъединители и комбинации предохранителей
IEC60947-6 низковольтное распределительное устройство и аппаратура управления многофункциональный переключатель автоматическая коммутационная аппаратура

Национальный стандарт

Общие правила GB/T14048.1 для низковольтных распределительных устройств и устройств управления
GB14048.3 низковольтное распределительное и контрольное оборудование, низковольтные выключатели, изоляторы, разъединители и комбинации предохранителей
G814048.11 низковольтное распределительное и управляющее оборудование многофункциональные электроприборы переносные коммутационные аппараты

Основные технические параметры

Производительность и характеристики

втоматический переключатель резерва DNQ8 представляет собой двухрядный композитный контакт с двойным питанием, в котором используются горизонтальные тяговые механизмы, предварительное накопление с микродвигателем и технология микроэлектронного управления для достижения нулевого искрения. Он имеет надежную механическую и электрическую блокировку, не имеет привода элемента и имеет независимый выключатель нагрузки.

В DNQ8 используется технология пересечения нуля для удовлетворения потребностей пожарной связи. Он имеет очевидную индикацию положения переключателя, навесной замок и другие функции для безопасного и надежного отключения питания и нагрузки.

Имеется четыре функции управления: аварийное ручное управление, электрическое дистанционное управление, аварийное отключение в автоматическом режиме.

Рабочая среда

• Максимальная высота не должна превышать 2000 метров.
  Температура не должна превышать 40 ℃ и не должна быть ниже -5 ℃. Относительная влажность не должна превышать 95%.
  Без взрывоопасной среды.
  Нет среды вторжения дождя или снега.Примечание:

  Температура окружающего воздуха за пределами рекомендуемого диапазона от +40℃ до -5℃ до -45℃ может повлиять на работу данного продукта. Пожалуйста, проконсультируйтесь с производителем, если вы предполагаете, что этот продукт будет использоваться в этих условиях.

Текущие параметры

Выключатель имеет три полюса и четыре класса (три полюса + двухпозиционный нейтральный полюс).

Существует 27 уровней тока, в том числе 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 225А, 250А, 315А, 350А, 400А, 450А, 500А, 630А, 800А, 1000А , 1250А, 1600А, 2000А, 2500А, 3200А и т.д.

Введение в выбор модели

Тип I (основной тип)
Полностью автоматический, питание от сети – питание от сети, индикатор включения внешнего выключателя

Тип II (электроэнергетика и противопожарная защита)
Полностью автоматический, питание от сети, выработка электроэнергии от сети, с возможностью принудительного переключения на общий, резервный, двойной сплит (пожаротушение), с выходом сигнала генератора.

Тип III (тип защиты от обрыва фазы)
Полностью автоматический, питание от сети, выработка электроэнергии от сети, может принудительно переключаться между общим, резервным и двойным разделением (пожаротушение). Когда общий конец обнаруживает отсутствие фазы, он может запустить выходной сигнал генератора или обычно переключиться на резервный источник питания.

Тип IV (тип защиты от пониженного напряжения)
Полностью автоматический, питание от сети, выработка электроэнергии от сети, которую можно принудительно переключать между общим, резервным и двойным разделением. Функция пожаротушения DC24V, с выходным сигналом генератора. В случае пониженного напряжения или обрыва фазы в общей оконечной фазной линии может быть включен выход сигнала генератора или переключение общего источника питания на резервный источник питания.

Внедрение внешнего интеллектуального контроллера Split

Обнаружение перенапряжения, пониженного напряжения и неравномерности общего и резервного источников питания.
Задержка переключения общего и резервного режимов регулируется.
Вручную выберите общий и резервный источник питания и отключите два источника питания.
Отображается индикатор состояния действия.

Схема подключения

Автоматический ввод резерва Габаритные и установочные размеры (мм)

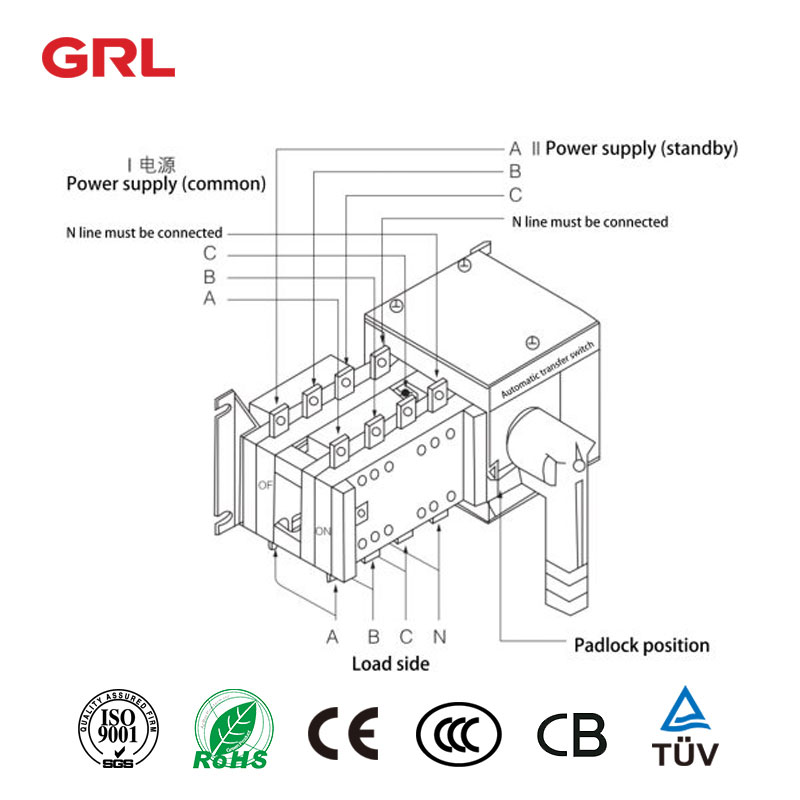

Автоматический ввод резерва Схема подключения

Схема автоматического ввода резерва Патч-терминал
