Область применения

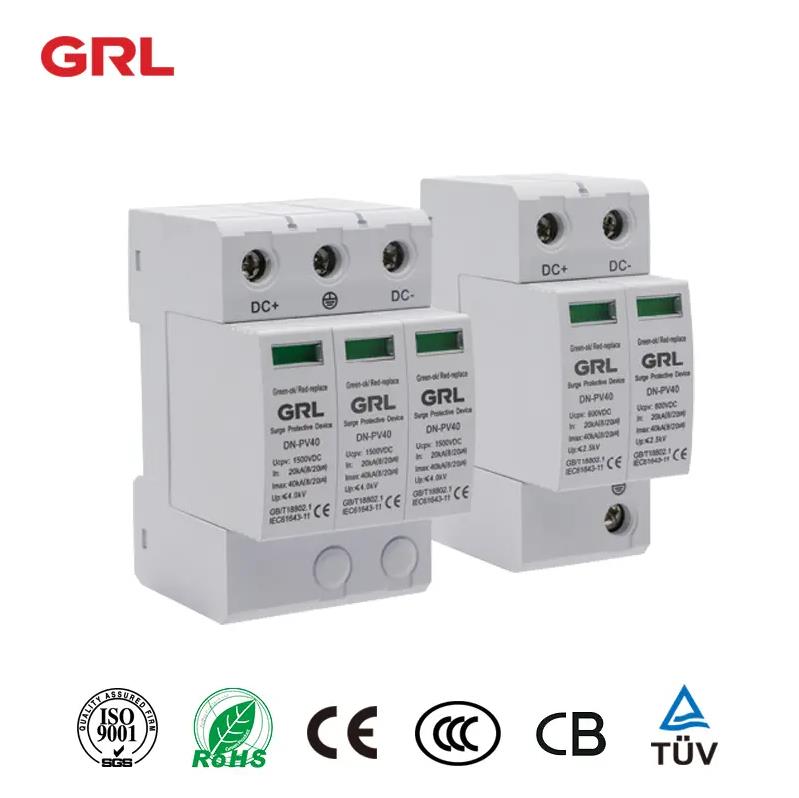

Ограничители перенапряжения C-уровня серии UP4 подходят для фотоэлектрических систем производства электроэнергии. Когда в системе возникает импульсное перенапряжение из-за удара молнии или по другим причинам, устройство защиты немедленно включается быстро в течение наносекунд, вводя импульсное перенапряжение в землю, тем самым защищая электрооборудование в точечной сети.
Серия SUP4 имеет вставную структуру, которую можно быстро заменить после отказа модуля: при выходе из строя модуля молниезащиты цвет окна индикатора меняется с зеленого на красный, и в то же время отправляется сигнал тревоги к устройству удаленной сигнализации, подключенному к терминалу удаленной сигнализации продукта.
Среда приложения
Нормальный диапазон температуры окружающего воздуха не выше +40℃, не ниже -25℃, а относительная влажность не выше 95%;
Высота места установки не должна превышать 2000 метров;
Уровень загрязнения 3 ;
В среде нет взрывоопасной среды, а также газа и пыли (включая токопроводящую пыль), которые вызывают коррозию металлов и разрушают изоляцию.
Технический параметр
| Параметры проекта | DN4-DC-B+C |
| Номинальное напряжение Un | 500 В постоянного тока 800 В постоянного тока 1000 В постоянного тока |
| Максимальное длительное рабочее напряжение Uc | 630 В постоянного тока 1000 В постоянного тока 1060 В постоянного тока |
| Максимальный ток разряда (Imax) (8 / 20 мкс) | 20KA 40KA 60KA |
| Ток разряда (10/350) | 7KA |
| Уровень защиты( В ) Вверх | ≤2.8KV ≤3.8KV ≤4.5KV |
| Рабочая Температура | -40℃∽~+70℃ |
| Относительная влажность | ≤95% (25℃) |
| Способ установки | Стандартная рейка 35 мм |
| Индикация окна | Нормальный: зеленый; Не удалось: красный |
| Класс защиты | класс IP20 |
| Поляки | 2P 2P 3P |
| Утечка 0,75 мкА (мкА) | ≤20 |
Shape and mounting dimensions
