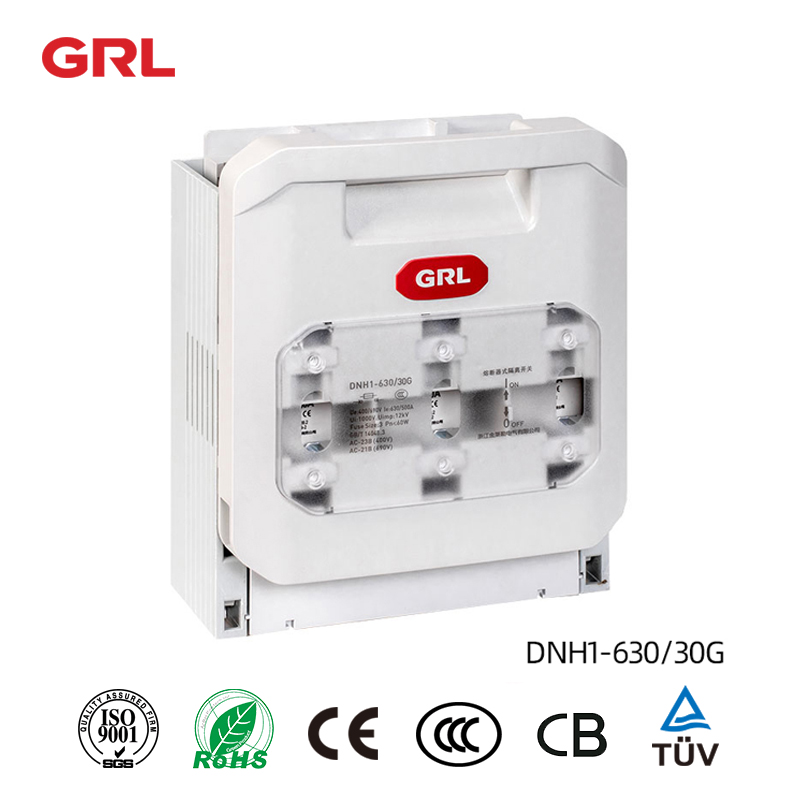

630A 3-фазный выключатель с предохранителем

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	3	Фиксированный тип	ДНХ1-630/30Г	DN31301
С вспомогательным контактором 1НО+ 1НЗ	3	Фиксированный тип	ДНХ1-630/30Г	DN31311
С 2 (вспомогательный контактор 1НО+ 1НЗ)	3	Фиксированный тип	ДНХ1-630/30Г	DN31321



Параметр Описание

С предохранителем	Номинальное напряжение	Уэ	В	AC380
	Номинальный ток	то есть	А	630
	Условный тепловой ток	Ит	А	630
	Номинальный кратковременно выдерживаемый ток		кА	50
	Номинальное напряжение изоляции	Уи	В	690
	Номинальное импульсное выдерживаемое напряжение	Ump	кВ	12
	Категория использования			АС-23Б
				АС-22Б
				АС-21Б
				АС-20Б
	Время электрической выносливости		раз	200





Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-630/31Г

Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

Способность поддерживать:

Емкость для поддержки: 50000 шт/комплектов в месяц

Разъединитель с предохранителем на 15 ампер, разъединитель с предохранителем на 20 ампер, разъединитель с предохранителем на 30 ампер,

Разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер,

Разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 600 ампер,

Разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер, разъединитель с предохранителем на 1000 а, разъединитель с предохранителем 1000 а,

Разъединитель с предохранителем на 1600 ампер, разъединитель с предохранителем на 1200 ампер, разъединитель с предохранителем на 2000 ампер

Получите последнюю версию каталога разъединителей с плавкими предохранителями GRL NH прямо сейчас

630A 3-фазный выключатель с предохранителем Детали упаковки: Международная упаковочная коробка + поддон

Переключатель с предохранителем 16А, выключатель с предохранителем 20А, разъединитель с предохранителем 30А, разъединитель с предохранителем 100А, разъединитель с предохранителем 160А 18 шт./коробка

Разъединитель с предохранителем 125А, разъединитель с предохранителем 200А, разъединитель с предохранителем 250А, выключатель с предохранителем 250А, 6 шт./кор.

Разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер, 4 шт./коробка

Новая разработка с электронными функциями. В то же время существует два типа методов проводки: один можно соединить традиционными болтами, а другой можно соединить зажимами.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3 и DN60269-2.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3.

Прочитайте статью GRL на что такое выключатель с плавким предохранителем ?

630A 3-фазный разъединитель с плавким предохранителем типа DNH1G : он может быть оснащен аксессуарами микропереключателя, функцией блокировки, функцией обнаружения предохранителя и функцией дистанционного управления.











Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 200 А

630A 3-фазный разъединитель с плавким предохранителем типа DNH1 : он имеет функцию блокировки, аксессуары для микровыключателя и не имеет контроллера обнаружения предохранителя, поэтому он не может выполнять функцию дистанционного управления.







Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 250 А

630A 3-фазный разъединитель с предохранителем Разъединитель с предохранителем типа DNH7: он может быть оснащен микропереключателями и не имеет функции блокировки.









Разъединитель с предохранителем 600 В Разъединитель с предохранителем 400 А

DNH1G: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1: соответствующая клемма 160A, болт M8, 250A-400A, болт M10, 630A, болт M12, класс болта 8.8

DNH7: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1G: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH1: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH7: соответствующий квадратный номер кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 600 А

Предохранитель типа переключателя DNH1G: разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А, разъединитель с предохранителем на 400 А, разъединитель с предохранителем на 600 А, разъединитель с предохранителем на 800 А

Предохранитель типа переключателя DNH1: разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер.

Предохранитель переключателя DNH7: разъединитель с предохранителем на 160 ампер, разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 800 А

Fused electrical switch selection principle of fuse:
