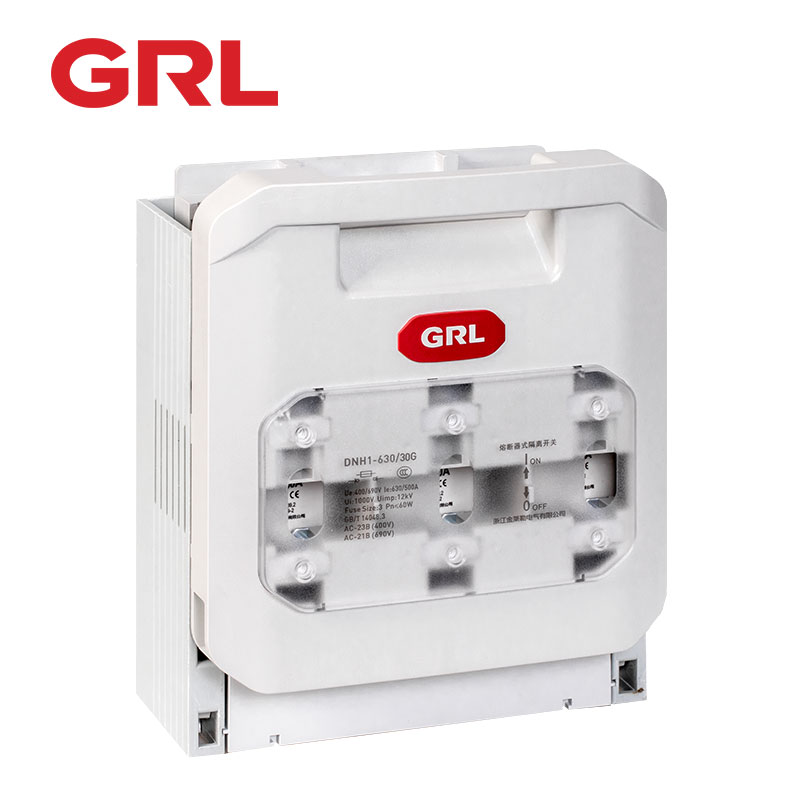

3-фазный выключатель с предохранителем

Режим: ДНХ1-160/30Г, ДНХ1-250/30Г, ДНХ1-400/30Г, ДНХ1-630/30Г,

Напряжение: 400 В переменного тока/690 В переменного тока/1000 В постоянного тока

Номинальный ток: 160А, 250А, 400А, 630А, 800А

Сырье: Медные контакты, основание DMC, крышка ПК

Сертификат: TUV, CB, CE RoHs

Тип установки: Фиксированный тип и тип шинопровода

Опционально: Сплавкая вставка, переключатель mirco, монитор предохранителей

Email: Tim@grlele.com

Подходящий предохранитель: 160 А (NH00(250А)NH1)400А(NH2(630А)NH3) 800А(NH3)

Ключевое слово: разъединитель на 250 ампер, 150авыключатель с плавким предохранителем

Скачать PDF: КАТАЛОГ ПРЕДОХРАНИТЕЛЯ GRL DNH1G

Description

Основное введение 3-фазного выключателя с предохранителем:

Трехфазный разъединитель с плавким предохранителем производстваКомпания ГРЛобычно относится к ненаружному выключателю предохранителя. Выключатель предохранителя переменного тока обычно используется в области электроэнергетики.

Выключатель питания переменного тока с предохранителем в совокупности называется 3-фазным блоком предохранителей, или он может быть 3-фазным. Разъединитель с предохранителем объединен в разъединитель с предохранителем 3P nh .

Общее напряжение 48В разъединитель с предохранителем, 480В разъединитель с предохранителем, разъединитель с предохранителем 240В, разъединитель с предохранителем 500В, разъединитель с предохранителем 600В, разъединитель с предохранителем 690В, разъединитель с предохранителем 800В.

3-фазный выключатель с предохранителем

Описание продукта:

Этот тип электрического выключателя с предохранителем представляет собой трехфазный разъединитель с предохранителем, модель DNH1G. Он используется вместе с предохранителями серии NH, поэтому его обычно называют выключателем-разъединителем с предохранителем nh , а также его можно назвать ножевым выключателем-предохранителем с изолирующим ножом.
Этот предохранительный выключатель производства GRL имеет уникальный внешний вид, различные характеристики тока и различные материалы. Основным материалом корпуса являетсяПА66сопротивление V0, ПК, ДМК, состав. Медные детали изготовлены из красной меди.

Читайте дальше:→3-фазный разъединитель с предохранителем

Параметры продукта:ДНХ1-160/30Г

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	00	Фиксированный тип	ДНХ1-160/30Г	DN31001
С вспомогательным контактором 1НО+ 1НЗ	00	Фиксированный тип	ДНХ1-160/30Г	DN31011

Параметр Описание

Спредохранителем	Номинальное напряжение	Ue	V	AC380	AC660
	Номинальный ток	Ie	A	160	100
	Условный тепловой ток	Ith	A	160	100
	Номинальный кратковременно выдерживаемый ток		kA	100	50
	Номинальное напряжение изоляции	Ui	V	800
	Номинальное импульсное выдерживаемое напряжение	Uimp	kV	8
	Категория использования			AC-23B
				AC-22B
				AC-21B
				AC-20B
	Время электрической выносливости		Times	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-160/31Г

Параметры продукта: DNH1-250/30G

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	1	Фиксированный тип	ДНХ1-250/30Г	DN31101
С вспомогательным контактором 1НО+ 1НЗ	1	Фиксированный тип	ДНХ1-250/30Г	DN31111
С 2 (вспомогательный контактор 1НО+ 1НЗ)	1	Фиксированный тип	ДНХ1-250/30Г	DN31121

Параметр Описание

Спредохранителем	Номинальное напряжение	Ue	V	AC380	AC660
	Номинальный ток	Ie	A	250	200
	Условный тепловой ток	Ith	A	250	200
	Номинальный кратковременно выдерживаемый ток		kA	100	50
	Номинальное напряжение изоляции	Ui	V	800
	Номинальное импульсное выдерживаемое напряжение	Uimp	kV	8
	Категория использования			AC-23B
				AC-22B
				AC-21B
				AC-20B
	Время электрической выносливости		Times	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-250/31Г

Параметры продукта: DNH1-250/30G

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	2	Фиксированный тип	ДНХ1-400/30Г	DN31201
С вспомогательным контактором 1НО+ 1НЗ	2	Фиксированный тип	ДНХ1-400/30Г	DN31211
С 2 (вспомогательный контактор 1НО+ 1НЗ)	2	Фиксированный тип	ДНХ1-400/30Г	DN31221

Параметр Описание

Спредохранителем	Номинальное напряжение	Ue	V	AC380
	Номинальный ток	Ie	A	400
	Условный тепловой ток	Ith	A	400
	Номинальный кратковременно выдерживаемый ток		kA	50
	Номинальное напряжение изоляции	Ui	V	690
	Номинальное импульсное выдерживаемое напряжение	Uimp	kV	12
	Категория использования			AC-23B
				AC-22B
				AC-21B
				AC-20B
	Время электрической выносливости		Times	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-400/31Г

Параметры продукта: DNH1-630/30G

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	3	Фиксированный тип	ДНХ1-630/30Г	DN31301
С вспомогательным контактором 1НО+ 1НЗ	3	Фиксированный тип	ДНХ1-630/30Г	DN31311
С 2 (вспомогательный контактор 1НО+ 1НЗ)	3	Фиксированный тип	ДНХ1-630/30Г	DN31321

Параметр Описание

Спредохранителем	Номинальное напряжение	Ue	V	AC380
	Номинальный ток	Ie	A	630
	Условный тепловой ток	Ith	A	630
	Номинальный кратковременно выдерживаемый ток		kA	50
	Номинальное напряжение изоляции	Ui	V	690
	Номинальное импульсное выдерживаемое напряжение	Uimp	kV	12
	Категория использования			AC-23B
				AC-22B
				AC-21B
				AC-20B
	Время электрической выносливости		раз	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-630/31Г

Способность поддерживать:

Емкость для поддержки: 50000 шт/комплектов в месяц

Разъединитель с предохранителем на 15 ампер, разъединитель с предохранителем на 20 ампер, разъединитель с предохранителем на 30 ампер,

Разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер,

Разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 600 ампер,

Разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер, разъединитель с предохранителем на 1000 а, разъединитель с предохранителем 1000 а,

Разъединитель с предохранителем на 1600 ампер, разъединитель с предохранителем на 1200 ампер, разъединитель с предохранителем на 2000 ампер

Получите последнюю версию каталога разъединителей с плавкими предохранителями GRL NH прямо сейчас

Детали упаковки 3-фазного выключателя с предохранителем: Международная упаковочная коробка + поддон

Переключатель с предохранителем 16А, выключатель с предохранителем 20А, разъединитель с предохранителем 30А, разъединитель с предохранителем 100А, разъединитель с предохранителем 160А 18 шт./коробка

Разъединитель с предохранителем 125А, разъединитель с предохранителем 200А, разъединитель с предохранителем 250А, выключатель с предохранителем 250А, 6 шт./кор.

Разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер, 4 шт./коробка

3-фазный разъединитель с предохранителем разделен на стационарную установку и установку на сборной шине.

Новая разработка с электронными функциями. В то же время существует два типа методов проводки: один можно соединить традиционными болтами, а другой можно соединить зажимами.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3 и DN60269-2.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3.

Прочитайте статью GRL на что такое выключатель с плавким предохранителем ?

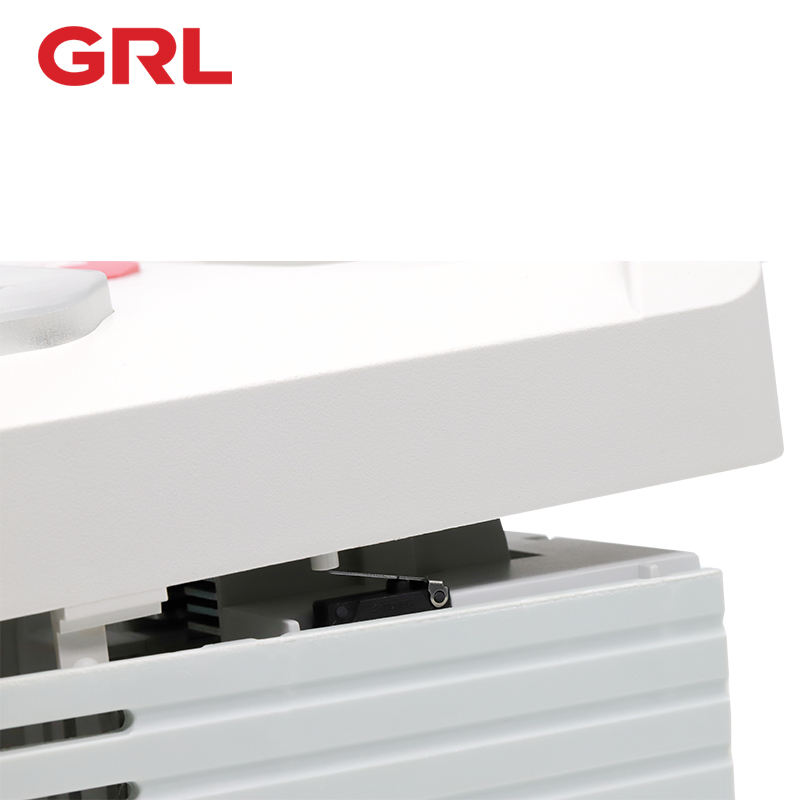

3-фазный разъединитель с предохранителем типа DNH1G: он может быть оснащен аксессуарами для микропереключателя, функцией блокировки, функцией обнаружения предохранителя и функцией дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 200 А

DNH1G

DNH1

3-фазный разъединитель с предохранителем типа DNH1: он имеет функцию блокировки, аксессуары для микропереключателя и не имеет контроллера обнаружения предохранителя, поэтому он не может выполнять функцию дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 250 А

3-фазный разъединитель с предохранителем Разъединитель с предохранителем типа DNH7: он может быть оснащен микропереключателями и не имеет функции блокировки.

Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 400 А

DNH7

Проводка 3-фазного выключателя с предохранителем

DNH1G: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1: соответствующая клемма 160A, болт M8, 250A-400A, болт M10, 630A, болт M12, класс болта 8.8

DNH7: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1G: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH1: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH7: соответствующий квадратный номер кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 600 А

Предохранитель типа переключателя DNH1G: разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А, разъединитель с предохранителем на 400 А, разъединитель с предохранителем на 600 А, разъединитель с предохранителем на 800 А

Предохранитель типа переключателя DNH1: разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер.

Предохранитель переключателя DNH7: разъединитель с предохранителем на 160 ампер, разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 800 А

Принцип выбора предохранителя с плавким предохранителем:

Предохранитель NH00соответствующие спецификации Разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 125 А, разъединитель с предохранителем на 160 А
Предохранитель NH1соответствующие характеристики Разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А и выключатель с предохранителем на 250 А
Предохранитель NH2соответствующий спецификации разъединитель с плавким предохранителем на 400 ампер
Предохранитель NH3соответствующие технические характеристики разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Примечание: принцип выбора изолирующего ножа соответствует стандарту предохранителя.
