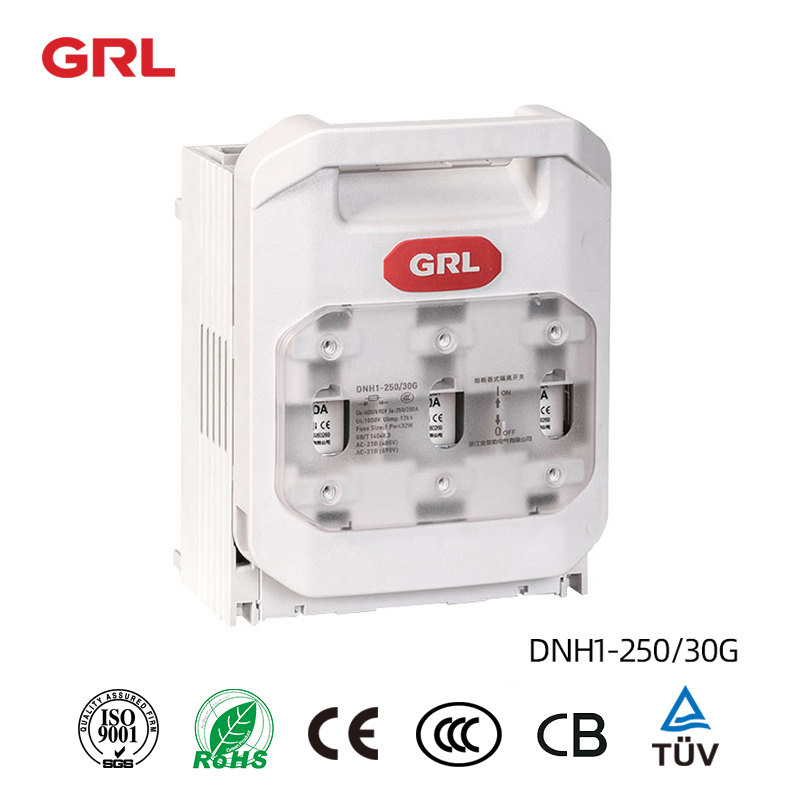

250A 3-фазный выключатель с предохранителем DNH1-250/30G

Режим: ДНХ1-250/30Г

Напряжение: 400 В переменного тока/690 В переменного тока/1000 В постоянного тока

Номинальный ток: 250А или другое (160А, 400А, 630А, 800А)

Сырье: Медные контакты, основание DMC, крышка ПК

Сертификат: TUV, CB, CE RoHs

Тип установки: Фиксированный тип и тип шинопровода

Опционально: Сплавкая вставка, переключатель mirco, монитор предохранителей

Email: Tim@grlele.com

Подходящий предохранитель: 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 225А, 250А(NH1),

Ключевое слово: разъединитель на 250 ампер, 3-фазный разъединитель с предохранителем на 250 А, выключатель с плавким предохранителем, выключатель с предохранителем переменного тока, разъединитель с предохранителем на 250 ампер

Скачать PDF: КАТАЛОГ ПРЕДОХРАНИТЕЛЯ GRL DNH1G

Description

250A 3-фазный выключатель с предохранителем Параметры продукта: DNH1-250/30G

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	1	Фиксированный тип	ДНХ1-250/30Г	DN31101
С вспомогательным контактором 1НО+ 1НЗ	1	Фиксированный тип	ДНХ1-250/30Г	DN31111
С 2 (вспомогательный контактор 1НО+ 1НЗ)	1	Фиксированный тип	ДНХ1-250/30Г	DN31121

Параметр Описание

Спредохранителем	Номинальное напряжение	Уэ	В	AC380	AC660
	Номинальный ток	то есть	А	250	200
	Условный тепловой ток	Ит	А	250	200
	Номинальный кратковременно выдерживаемый ток		кА	100	50
	Номинальное напряжение изоляции	Уи	В	800
	Номинальное импульсное выдерживаемое напряжение	Ump	кВ	8
	Категория использования			АС-23Б
				АС-22Б
				АС-21Б
				АС-20Б
	Время электрической выносливости		раз	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-250/31Г

3-фазный разъединитель с предохранителем на 250 А разделен на стационарную установку и установку на сборной шине.

Новая разработка с электронными функциями. В то же время существует два типа методов проводки: один можно соединить традиционными болтами, а другой можно соединить зажимами.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3 и DN60269-2.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3.

Прочитайте статью GRL на что такое выключатель с плавким предохранителем ?

Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

3-фазный разъединитель с предохранителем на 250 А, типDNH1G:он может быть оснащен аксессуарами для микропереключателя, функцией блокировки, функцией обнаружения предохранителя и функцией дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 200 А

DNH1G

DNH1

3-фазный разъединитель с плавким предохранителем на 250 А, тип DNH1: он имеет функцию блокировки, аксессуары для микропереключателя и не имеет контроллера обнаружения предохранителя, поэтому он не может выполнять функцию дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 250 А

3-фазный разъединитель с предохранителем на 250 А Разъединитель с предохранителем типа DNH7: он может быть оснащен микропереключателями и не имеет функции блокировки.

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 400 А

DNH7

Проводка 3-фазного разъединителя с предохранителем на 250 А

DNH1G: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1: соответствующая клемма 160A, болт M8, 250A-400A, болт M10, 630A, болт M12, класс болта 8.8

DNH7: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1G: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH1: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH7: соответствующий квадратный номер кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 600 А

Предохранитель типа переключателя DNH1G: разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А, разъединитель с предохранителем на 400 А, разъединитель с предохранителем на 600 А, разъединитель с предохранителем на 800 А

Предохранитель типа переключателя DNH1: разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер.

Предохранитель переключателя DNH7: разъединитель с предохранителем на 160 ампер, разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 800 А

Принцип выбора предохранителя с плавким предохранителем:

Предохранитель NH00соответствующие спецификации Разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 125 А, разъединитель с предохранителем на 160 А
Предохранитель NH1соответствующие характеристики Разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А и выключатель с предохранителем на 250 А
Предохранитель NH2соответствующий спецификации разъединитель с плавким предохранителем на 400 ампер
Предохранитель NH3соответствующие технические характеристики разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Примечание: принцип выбора изолирующего ножа соответствует стандарту предохранителя.
