Разъединитель-предохранитель – это устройство, которое используется для замыкания цепи, пропускания номинального тока и разрыва цепи. Когда ток превышает номинальный ток или происходит короткое замыкание, плавкая вставка немедленно сломается, таким образом предохранитель защищает рабочие компоненты.
Обычно номинальное напряжение выключателя предохранителя составляет 415 В переменного тока/690 В, ток до 630 А.
Каковы размеры разъединителя с предохранителем?
Разъединители-предохранители бывают горизонтального и вертикального типа. Мы назвали предохранительный выключатель горизонтального типа непосредственно предохранителем-выключателем-разъединителем.
Есть предохранительный выключатель размера 00 на 160 А, предохранительный выключатель размера 1 на 250 А, предохранительный выключатель размера 2 на 400 А и предохранительный выключатель размера 3 на 630 А.

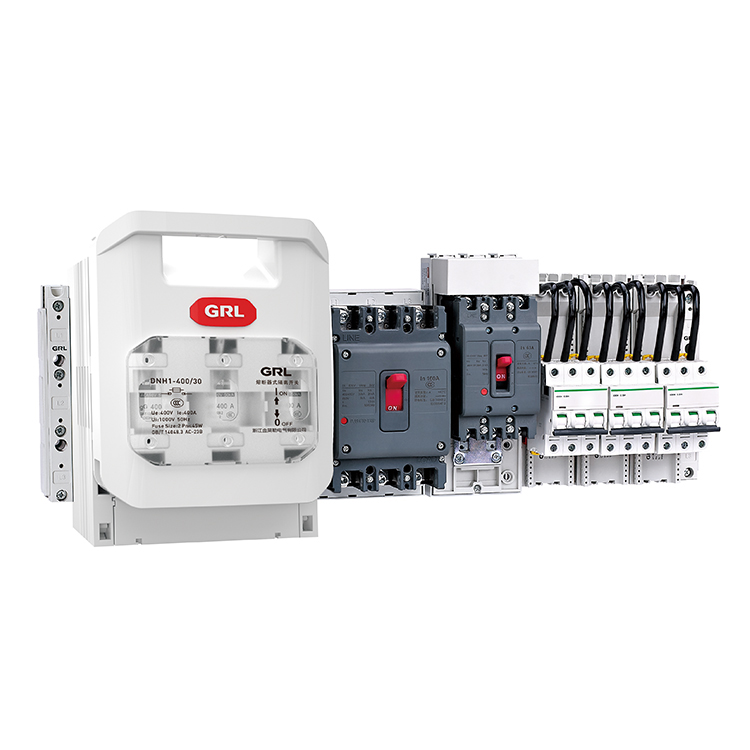

3-фазный разъединитель-предохранитель на 250 А является одним из самых популярных размеров, широко применяемым в различных распределительных панелях низкого напряжения и конденсаторных панелях.
250A Предохранитель фазы выключатели-разъединители.
Заказ № Описание
| Структура Описание | Подходящий предохранитель | Монтаж | Тип № | № заказа. |
| Топ исходящих систем | 1 | висит | ДНХ1-250/31Г | DN31131 |
| Верхняя исходящая система, 1 компл. 1NO+1NCвспомогательный контакт | 1 | висит | ДНХ1-250/31Г | DN31141 |
| Верхняя отходящая система2 комплекта 1НО+1НВспомогательный DNH1-250/31Gконтакт | 1 | висит | ДНХ1-250/31Г | DN31151 |
| Нижняя исходящая система | 1 | висит | ДНХ1-250/31Г | DN31161 |
| Нижняя исходящая система, 1 компл. 1НО+1НЗ.вспомогательный контакт | 1 | висит | ДНХ1-250/31Г | DN31171 |
| Нижняя исходящая система, 2 комплекта 1НО+1НЗ, вспомогательный контакт | 1 | висит | ДНХ1-250/31Г | DN31181 |
Параметр
| С предохранителем | Номинальный рабочий рейс | Уэ | В | AC380 | AC660 |
| Номинальный рабочий ток | в | А | 250 | 200 | |
| Обычный тепловой ток | Ит | А | 250 | 200 | |
| Номинальный условный ток короткого замыкания | кА | 100 | 50 | ||
| Номинальное напряжение изоляции | Уи | В | 800 | ||
| Номинальное импульсное выдерживаемое voitage | Ump | кВ | 8 | ||
| Категория использования | АС-23Б | ||||
| АС-22Б | |||||
| АС-21Б | |||||
| АС-20Б | |||||
| Время электрической выносливости | раз | 200 | |||
В чем разница между выключателем с предохранителем, монтируемым на шине, и выключателем с предохранителем, монтируемым на фиксированной шине?
Выключатель предохранителя GRL последней конструкции DNH1, каждый размер имеет как тип, монтируемый на шине, так и фиксированный тип. В качестве примера возьмем выключатель с предохранителем на 250 А. Модель с монтажом на шине №. это DNH1-250 / 31G, а модель стационарного монтажа №. Есть ДНХ1-250/30Г.
По сравнению с переключателем фиксированного типа, переключатель шинного типа имеет установочную плату в задней части переключателя. Он специально предназначен для установки, нет необходимости сверлить установочные отверстия на шине, просто повесьте переключатель на шину и закрепите, этого достаточно. При установке переключателя фиксированного типа необходимо заранее просверлить отверстия на шине, а затем закрепить переключатель на шине с помощью болтов.
Установка выключателя предохранителя типа Bubar более удобна.
Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>
Предоставляете ли вы решения для выключателей с предохранителями на 250 А?
GRL является не только производителем выключателей с плавкими предохранителями и плавких вставок, но и предлагает различные решения для систем сборных шин для выключателей с предохранителями.
