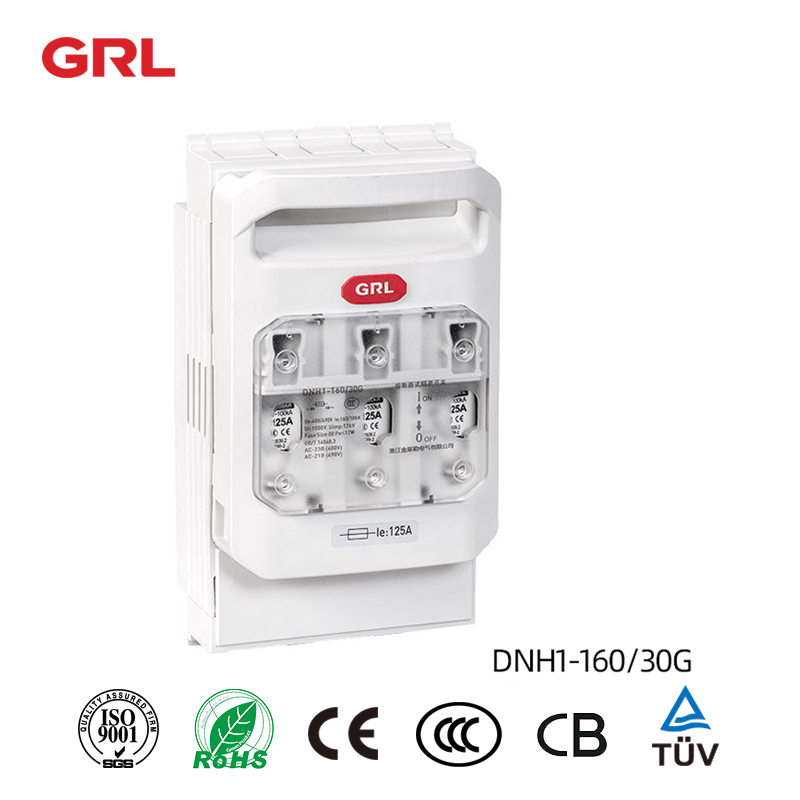

160A 3-фазный выключатель с предохранителем DNH1-160/30G

Режим: ДНХ1-160/30Г

Напряжение: 400 В переменного тока/690 В переменного тока/1000 В постоянного тока

Номинальный ток: 160А или другое (250А, 400А, 630А, 800А)

Сырье: Медные контакты, основание DMC, крышка ПК

Сертификат: TUV, CB, CE RoHs

Тип установки: Фиксированный тип и тип шинопровода

Опционально: Сплавкая вставка, переключатель mirco, монитор предохранителей

Email: Tim@grlele.com

Подходящий предохранитель: 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 160А (NH00),

Ключевое слово: разъединитель на 160 ампер, 3-фазный разъединитель с предохранителем на 160 А, выключатель с плавким предохранителем, выключатель с предохранителем переменного тока

Скачать PDF: КАТАЛОГ ПРЕДОХРАНИТЕЛЯ GRL DNH1G

Description

Параметры продукта: 160A 3-фазный выключатель с предохранителем

Справка по выбору.

Описание структуры	Подберите размер предохранителя	Способ крепления	Модель продукта	Предмет номер.
Нормальный тип	00	Фиксированный тип	ДНХ1-160/30Г	DN31001
С вспомогательным контактором 1НО+ 1НЗ	00	Фиксированный тип	ДНХ1-160/30Г	DN31011

Параметр Описание

Спредохранителем	Номинальное напряжение	Уэ	В	AC380	AC660
	Номинальный ток	то есть	А	160	100
	Условный тепловой ток	Ит	А	160	100
	Номинальный кратковременно выдерживаемый ток		кА	100	50
	Номинальное напряжение изоляции	Уи	В	800
	Номинальное импульсное выдерживаемое напряжение	Ump	кВ	8
	Категория использования			АС-23Б
				АС-22Б
				АС-21Б
				АС-20Б
	Время электрической выносливости		раз	200

Прочтите 3-фазный выключатель с плавким предохранителем GRLШинопровод типа ДНХ1-160/31Г

3-фазный разъединитель с предохранителем на 160 А разделен на стационарную установку и установку на сборной шине.

Новая разработка с электронными функциями. В то же время существует два типа методов проводки: один можно соединить традиционными болтами, а другой можно соединить зажимами.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3 и DN60269-2.

Выключатели-предохранители изготавливаются в соответствии с международными стандартами, такими как IEC 60947-3.

Прочитайте статью GRL на что такое выключатель с плавким предохранителем ?

Нажмите, чтобы посмотреть грл ДНХ7-160 продукт>>

3-фазный разъединитель с предохранителем на 160 А, типDNH1G: он может быть оснащен аксессуарами для микропереключателя, функцией блокировки, функцией обнаружения предохранителя и функцией дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 200 А

DNH1G

DNH1

3-фазный разъединитель с плавким предохранителем на 160 А, тип DNH1:он имеет функцию блокировки, аксессуары для микропереключателя и не имеет контроллера обнаружения предохранителя, поэтому он не может выполнять функцию дистанционного управления.

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 250 А

160A 3-х фазный разъединитель с предохранителем Разъединитель с предохранителем типа DNH7: он может быть оснащен микропереключателями и не имеет функции блокировки.

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 400 А

DNH7

Проводка 3-фазного выключателя с предохранителем

DNH1G: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1: соответствующая клемма 160A, болт M8, 250A-400A, болт M10, 630A, болт M12, класс болта 8.8

DNH7: соответствующая клемма 160A болт M8, 250A-400A болт M10, 630A болт M12, болт класса 8.8

DNH1G: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH1: номер квадрата согласующего кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

DNH7: соответствующий квадратный номер кабеля 160A 16-70 мм², 250A-400A 25-150 мм², 630A 25-240 мм²

Разъединитель с предохранителем на 600 В Разъединитель с предохранителем на 600 А

Предохранитель типа переключателя DNH1G: разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А, разъединитель с предохранителем на 400 А, разъединитель с предохранителем на 600 А, разъединитель с предохранителем на 800 А

Предохранитель типа переключателя DNH1: разъединитель с предохранителем на 60 ампер, разъединитель с предохранителем на 100 ампер, разъединитель с предохранителем на 200 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер.

Предохранитель переключателя DNH7: разъединитель с предохранителем на 160 ампер, разъединитель с предохранителем на 250 ампер, разъединитель с предохранителем на 400 ампер, разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Разъединитель с предохранителем 600 В Разъединитель с предохранителем 800 А

Принцип выбора предохранителя с плавким предохранителем:

Предохранитель NH00соответствующие спецификации Разъединитель с предохранителем на 100 А, разъединитель с предохранителем на 125 А, разъединитель с предохранителем на 160 А
Предохранитель NH1соответствующие характеристики Разъединитель с предохранителем на 200 А, разъединитель с предохранителем на 250 А и выключатель с предохранителем на 250 А
Предохранитель NH2соответствующий спецификации разъединитель с плавким предохранителем на 400 ампер
Предохранитель NH3соответствующие технические характеристики разъединитель с предохранителем на 630 ампер, разъединитель с предохранителем на 800 ампер

Примечание: принцип выбора изолирующего ножа соответствует стандарту предохранителя.
